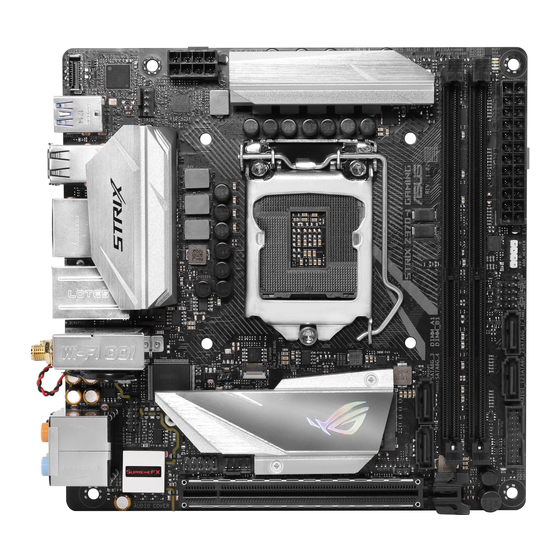

Asus ROG STRIX Z370-I GAMING Handbuch

Asus ROG STRIX Z370-I GAMING Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

ROG
STRIX Z370-I
GAMING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG STRIX Z370-I GAMING

Inhaltszusammenfassung für Asus ROG STRIX Z370-I GAMING

  • Seite 1 STRIX Z370-I GAMING...

  • Seite 2: Erste Ausgabe Juli 2017

    Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii ROG STRIX Z370-I GAMING Spezifikationsübersicht ..........ix Verpackungsinhalt ....................xiii Installationswerkzeuge und Komponenten ............xiv Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3...
  • Seite 4 HDD/SSD SMART Informationen ..........3-19 3.6.10 USB-Konfiguration ..............3-19 Überwachungsmenü ................3-20 Boot Menü....................3-20 Tools-Menü ....................3-22 3.9.1 ASUS EZ Flash 3 Utility ............3-22 3.9.2 Sicheres Löschen..............3-22 3.9.3 ASUS-Übertaktungsprofil ............3-24 3.9.4 ASUS SPD-Information ............. 3-24 3.9.5 Grafikkarteninformationen ............
  • Seite 5 Rapid Storage Technologie im UEFI BIOS ....... 4-2 ® 4.1.4 Intel Rapid Storage Technology Option ROM-Dienstprogramm ... 4-6 ® Erstellen einer RAID-Treiberdiskette............4-10 4.2.1 Erstellen einer RAID-Treiberdiskette unter Windows ..... 4-10 ® Anhang Hinweise ........................A-1 ASUS Kontaktinformation ..................A-7...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Rog Strix Z370-I Gaming Spezifikationsübersicht

    ® Prozessoren der 8. Generation unterstützt. Bevor Sie die Intel Optane Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre Motherboard- Treiber und das BIOS auf die neueste Version von der ASUS Support- Webseite aktualisiert haben. Intel I219-V-Gigabit-LAN - Dual-Verbindung zwischen dem integrierten ®...
  • Seite 10 Rückseite E/A- Anschlüsse auf der Rückseite) Anschlüsse 4 x USB 2.0 Anschlüsse 1 x Optischer S/PDIF-Ausgang-Anschluss 5 x Audio Anschlüsse 1 x ASUS WLAN-Modul (WLAN 802.11 a/b/g/n/ac und Bluetooth v4.2) ROG RAMCache II ROG GameFirst IV ROG- Sonderfunktionen: ROG Overwolf...
  • Seite 11 ROG STRIX Z370-I GAMING Spezifikationsübersicht Fan Xpert 4 - mit Fan-Auto-Tuning (Automatische Lüfterabstimmung) und Auswahl mehrerer Thermistoren für optimierte Steuerung der Systemkühlung ASUS EZ Do-It-Yourself - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design - Q-Shield - Q-LED (CPU, DRAM, VGA, Boot-Geräte-LED)

  • Seite 12: Funktionen

    ROG STRIX Z370-I GAMING Spezifikationsübersicht 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, SM BIOS 3.0, ACPI 6.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning BIOS Assistent, F6 Qfan Kontrolle, F3 My Favorites, letztes Änderungsprotokoll,...

  • Seite 13: Verpackungsinhalt

    2 x M.2-Schraubenpakete 1 x Blendenkabel (15 cm) 1 x CPU-Installationswerkzeug Zubehör 1 x Cablemod Gutschein (optional je nach Region) 1 x ASUS 2T2R bewegliche Dual-Band-WLAN Antennen (WLAN 802.11a/b/g/n/ac konform) 1 x ROG-Kabeletikett 1 x STRIX Serie Aufkleber Applikationslaufwerk ASUS Motherboard Support-DVD...

  • Seite 14: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel 1151 CPU Intel 1151 kompatible CPU Lüfter SATA Festplattenlaufwerk Philips (Kreuz)-Schraubenzieher PC Gehäuse DIMM 1 Tüte mit Schrauben Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.

  • Seite 15: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS ROG STRIX Z370-I GAMING...

  • Seite 16: Motherboard-Layout

    1.1.2 Motherboard-Layout 17.0cm(6.7in) U31G2 BOOT_DEVICE_LED _EC1 VGA_LED DRAM_LED CPU_LED 3142 EATX12V RGBLED DIGI +VRM U31G1_C6 U31G1_5 CPU_FAN USB7_10 HDMI_DP LGA1151 LAN_U31G1_34 M.2(WIFI) Intel ® (Bottom) I219V 128Mb BIOS BATT_CON Super T_SENSOR Intel ® Z370 AAFP 2260 2280 AUDIO USB1112 CLRTC CHA_FAN PCIEX16_1 PCIE SATA IRST...

  • Seite 17: Ausstattungsinhalt

    7. DDR4 DIMM-Steckplätze 8. POST Status LEDs 1-10 9. RGB LED 1-10 10. Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) 1-11 11. System Panel Anschluss (10-1 polig PANEL) 1-16 12. Lautsprecheranschluss (4-polig, Lautsprecher) 1-11 13. Intel Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12, SATA ® 1-11 6G_34) 14. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_12) 1-12 15. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 16. USB 2.0 Anschluss (10-1-polig USB1112) 1-11 17. Frontblenden Audioanschluss (10-1-polig AAFP) 1-11 18. RTC-Batterie-Header (2-polig BATT_CON) ASUS ROG STRIX Z370-I GAMING...

  • Seite 18: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151-Sockel für Core™ Prozessoren der 8. Generation ausgestattet. ROG STRIX Z370-I GAMING CPU socket LGA1151 • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 19: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit zwei DDR4 (Double Data Rate 4) Quad Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. ROG STRIX Z370-I GAMING 288-pin DDR4 DIMM sockets Empfohlene Speicherkonfigurationen ASUS ROG STRIX Z370-I GAMING...
  • Seite 20 • Für weitere Details besuchen Sie die Microsoft Webseite unter http://support. ® microsoft.com/kb/929605/en-us. • Die Ausführung des DIMM-Lüfters kann variieren. Achten Sie darauf, dass der DIMM- Lüfter zum Motherboard passt • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (2 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPU- Funktion und anderen installierten Geräten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 21: Erweiterungssteckplätze

    CLRTC CHA_FAN PCIEX16_1 PCIE SATA IRST SP Nr. Steckplatzbeschreibung PCIE_x16 Steckplatz PCI Express 3.0 Betriebsmodus Konfiguration der Hyper M.2 X16 Karte PCIe 3.0/2.0 x16 2 Intel SSDs mit CPU-Unterstützung x4+x4 ® 3 Intel SSDs mit CPU-Unterstützung x4+x4+x4 ® • Die Hyper M.2 X16 Karte muss separat erworben werden. • Aktivieren Sie die Hyper M.2 X16 Karte in den BIOS-Einstellungen. ASUS ROG STRIX Z370-I GAMING...

  • Seite 22: Jumpers

    1.1.6 Jumpers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. CLRTC PIN 1 ROG STRIX Z370-I GAMING Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Außer beim Löschen des RTC RAM, entfernen Sie nie die Kappe der CLRTC Jumper Standardposition. Ansonsten wird ein Systembootfehler hervorgerufen! • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und bewegen Sie den Jumper noch einmal, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung verwenden Sie die CPU Parameter Recall (C.P.R.)- Funktion. Fahren Sie das System herunter und starten Sie es dann neu, damit das BIOS automatisch die Parametereinstellungen auf die Standardwerte zurücksetzen kann. • Aufgrund des Verhaltens des Chipsatzes ist es nötig, AC auszuschalten, um die C.P.R.-Funktion zu aktivieren. Sie müssen die Stromversorgung aus- und einschalten...
  • Seite 23 RTC-Batterie-Header (2-polig BATT_CON) Dieser Header ist für die Lithium-CMOS-Batterie. BATT_CON PIN 1 ROG STRIX Z370-I GAMING BATT_CON ASUS ROG STRIX Z370-I GAMING...

  • Seite 24: Onboard Leds

    ROG STRIX Z370-I GAMING CPU/DRAM/ BOOT_DEVICE/VGA LED RGB LED Die RGB-LED-Beleuchtungssteuerung bietet verschiedene Beleuchtungsprogramme, die Ihnen ermöglichen, Ihre Lieblings-LED-Effekte einzurichten. Sie können Ihre Lieblings-LED-Effekte so einrichten, dass Ihre Anlage in ein überwältigendes mehrfarbiges Leuchten getaucht wird, sich die Farbtönung ändert, um die CPU- Temperatur anzuzeigen, die Farben zum Beat Ihrer Musik pulsieren oder Sie können Ihre Lieblingsfarbe für jedes LED-Paar festlegen. RGB1 RGB2 RGB3 RGB4 RGB5 RGB6 RGB LED(Bottom) RGB7 RGB8 RGB9 RGB10 RGB11 RGB12 ROG STRIX Z370-I GAMING RGB LED Lighting 1-10 Kapitel 1: Produkteinführung...

  • Seite 25: Interne Anschlüsse

    Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss. AAFP PORT2 L SENSE2_RETUR SENSE_SEND PORT2 R SENSE1_RETUR PORT1 R PORT1 L AGND PIN 1 HD-audio-compliant pin definition ROG STRIX Z370-I GAMING Analog front panel connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. ASUS ROG STRIX Z370-I GAMING 1-11...
  • Seite 26 USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_12) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. U31G1_12 PIN 1 USB3+5V USB3+5V IntA_P1_SSRX- IntA_P2_SSRX- IntA_P1_SSRX+ IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ ROG STRIX Z370-I GAMING USB3.1 Gen1 connector Das USB 3.1 (Gen1) Modul muss separat erworben werden. 1-12 Kapitel 1: Produkteinführung...
  • Seite 27 USB 2.0 Anschlüsse (10-1-polig USB1112) Dieser Anschluss ist für USB 2.0 Anschlüsse. Schließen Sie das USB-Modul-Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0- Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB1112 PIN 1 ROG STRIX Z370-I GAMING USB2.0 connector Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. Lautsprecheranschluss (4-polig, Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. SPEAKER Speaker Out PIN 1 ROG STRIX Z370-I GAMING Speaker Out connector ASUS ROG STRIX Z370-I GAMING...
  • Seite 28 PUMP; 4-poliger CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind. CPU_FAN CPU FAN PWR CPU FAN IN CPU FAN PWM AIO_PUMP CHA_FAN ROG STRIX Z370-I GAMING Fan connectors • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Verbinden Sie den Lüfter Ihres Wasserkühlungssystems mit dem AIO_PUMP- Anschluss. 1-14 Kapitel 1: Produkteinführung...
  • Seite 29 +5 Volts Power OK -5 Volts PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts +3 Volts +3 Volts PIN 1 ROG STRIX Z370-I GAMING ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
  • Seite 30 System Panel Anschluss (10-1 polig PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. F_PANEL (NC) HWRST# Ground PWR_LED- HDD_LED- PWR_LED+ HDD_LED+ PIN 1 ROG STRIX Z370-I GAMING System panel connector • Systembetriebs-LED (2-polig PWR_LED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWR_BTN) Dieser Anschluss ist für den Systemstromschalter.
  • Seite 31 M.2 Sockel (M.2_1; M.2_2) In diesen Sockeln können Sie M.2 SSD-Module installieren. M.2_1(SOCKET3) M.2_2(SOCKET3) 2280 2260 (Bottom) ROG STRIX Z370-I GAMING M.2(SOCKET3)s • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® • Diese Sockel unterstützen Intel Optane Speicher. Die Intel Optane Technologie ® ® wird nur bei Verwendung von Intel Prozessoren der 8. Generation unterstützt. Bevor ® Sie die Intel Optane Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre ® Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support- Webseite aktualisiert haben. Das M.2 SSD-Modul muss separat erworben werden.
  • Seite 32 Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. T_SENSOR PIN 1 SENSOR IN ROG STRIX Z370-I GAMING T_SENSOR connector Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) Dieser Anschluss ist für einzeln ansteuerbare RGB WS2812B LED-Leisten mit eingebauten WS2811 LED-Treiber-ICs. ADD_HEADER Ground Data PIN 1 ROG STRIX Z370-I GAMING ADD header Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 60 LEDs.

  • Seite 33: Kapitel 2: Grundinstallation

    Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind.
  • Seite 34 Setzen Sie vier (4) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...

  • Seite 35: Cpu Installation

    Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1151 und LGA1156 Sockel auf dem LGA1150 Sockel. Oberseite der CPU Unterseite der CPU Unterseite der CPU ASUS ROG STRIX Z370-I GAMING...
  • Seite 36 Oberseite der CPU • Das CPU-Installationswerkzeug ist nur mit ASUS-Motherboards mit Intel LGA1151- ® Sockel kompatibel. • Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren. • Verwenden Sie das CPU-Installationswerkzeug nur zur Installation der CPU. Achten Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen. • Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest. • Um Beschädigungen zu vermeiden, achten Sie darauf, eine weiche stabile Oberfläche zu verwenden, wenn Sie die CPU auf das CPU-Installationswerkzeug installieren.

  • Seite 37: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter ASUS ROG STRIX Z370-I GAMING...
  • Seite 38 So deinstallieren Sie den CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...

  • Seite 39: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs ASUS ROG STRIX Z370-I GAMING...

  • Seite 40: Atx-Netzanschluss

    2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. Kapitel 2: Grundinstallation...

  • Seite 41: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER ASUS ROG STRIX Z370-I GAMING...

  • Seite 42: E/A-Anschlüsse Auf Der Frontseite

    2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie den So installieren Sie den USB 3.1 Frontblendenanschluss (Gen2) Anschluss USB 3.1 (Gen2) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.1 (Gen1) Anschluss So installieren Sie den USB 2.0 Anschluss USB 3.1 (Gen1)

  • Seite 43: Erweiterungskarten Installieren

    2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren ASUS ROG STRIX Z370-I GAMING 2-11...

  • Seite 44: Installation

    2.1.9 M.2 Installation Das M.2 SSD muss separat erworben werden. 2-12 Kapitel 2: Grundinstallation...

  • Seite 45: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN- Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber die Installation der WLAN-Antenne bleibt gleich für alle Modelle.

  • Seite 46: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse USB 3.1 (Gen1)-Anschlüsse Optischer S/PDIF-Ausgang USB 2.0-Anschlüsse WLAN 802.11 a/b/g/n/ac, Bluetooth V4.2 DisplayPort HDMI 1.4b Anschluss Intel LAN Anschluss (LAN1)* USB 3.1 (Gen1) Typ-C-Anschluss Audio E/A-Anschlüsse** * und **: Schauen Sie sich für die Definitionen der LAN-Anschluss-LEDs und Audioanschlüsse die Tabellen auf der nächsten Seite an.

  • Seite 47: Anschluss

    8-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ASUS ROG STRIX Z370-I GAMING 2-15...

  • Seite 48: Audio E/A-Anschlüsse

    2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal Lautsprechern 2-16 Kapitel 2: Grundinstallation...
  • Seite 49 Anschluss von 4-Kanal Lautsprechern Anschluss von 6-Kanal Lautsprechern ASUS ROG STRIX Z370-I GAMING 2-17...

  • Seite 50: Anschluss Von 8-Kanal Lautsprechern

    Anschluss von 8-Kanal Lautsprechern Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

  • Seite 51: Ausschalten Des Computers

    Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS ROG STRIX Z370-I GAMING 2-19...
  • Seite 52 2-20 Kapitel 2: Grundinstallation...

  • Seite 53: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 54: Bios-Setup-Programm

    Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). Sie können die Modi unter Setup-Modus im Abschnitt Boot- Menü...

  • Seite 55: Ez Modus

    Sie auf die Taste, um die Lüfter manuell zu tunen In Häufig gestellte Fragen suchen Lädt die optimierte Standardwerte Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS ROG STRIX Z370-I GAMING...

  • Seite 56: Erweiterter Modus

    3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste.

  • Seite 57: Menüelemente

    Q-Fan-Steuerung (F6) Diese Schaltfläche oberhalb der Menüleiste zeigt die aktuellen Einstellungen Ihrer Lüfter. Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen. ASUS ROG STRIX Z370-I GAMING...

  • Seite 58: Allgemeine Hilfe

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-...

  • Seite 59: Qfan Control

    Zum Übernehmen der Wählen sie ein Profil um es für Lüftereinstellungen anklicken den Lüfter zu übernehmen Zum Rückgängigmachen Klicken Sie zur Zurückkehren der Änderungen des Hauptmenüs anklicken Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS ROG STRIX Z370-I GAMING...
  • Seite 60 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.

  • Seite 61: Anleitung

    Zum Öffnen des Bildschirms EZ Tuning Wizard drücken Sie <F11> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Klicken Sie auf OC (Übertaktung) und dann auf Next (Weiter). Wählen Sie ein PC-Szenario (Daily Computing (Tägliches Computing) oder Gaming/Media Editing (Gaming/Medienbearbeitung)), klicken Sie dann auf Next (Weiter). ASUS ROG STRIX Z370-I GAMING...
  • Seite 62 Wählen Sie ein Hauptkühlsystem BOX cooler, Tower cooler, Water cooler (BOX- Kühler, Tower-Kühler, Wasserkühler) oder I'm not sure (Ich bin nicht sicher), klicken Sie dann auf Next (Weiter). Klicken Sie nach Auswahl des Hauptkühlsystems auf Next (Weiter), klicken Sie dann zum Starten von OC Tuning (Übertaktungsabstimmung) auf Yes (Ja).
  • Seite 63 Nach der Auswahl des RAID-Typs, klicken Sie auf Weiter und dann auf Ja, um mit dem RAID Setup fortzufahren. Nachdem der RAID-Setup abgeschlossen ist, klicken Sie auf Ja, um das Setup zu beenden klicken. ASUS ROG STRIX Z370-I GAMING 3-11...

  • Seite 64: Favoriten

    Favoriten My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. 3-12 Kapitel 3: BIOS-Setup...

  • Seite 65: Hinzufügen Von Elementen Zu Meine Favoriten

    • Konfigurationselemente wie Memory SPD Informationen, Systemzeit und Datum. Klicken Sie Beenden oder drücken Sie <esc> um den Setup Tree Map Bildschirm zu schließen. Gehen Sie zum MyFavorites Menü, um die gespeicherten BIOS-Elemente anzuzeigen. ASUS ROG STRIX Z370-I GAMING 3-13...

  • Seite 66: Main-Menü (Hauptmenü)

    Main-Menü (Hauptmenü) Beim öffnen des Advanced Mode im BIOS-Setup-Programms erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. Sicherheit Die Sicherheit-Menüelemente erlauben Ihnen die Systemsicherheitseinstellungen zu ändern. •...

  • Seite 67: Asus Multicore-Erweiterung

    [Keep Current Settings (Aktuelle Einstellungen beibehalten)] Behält die aktuellen Einstellungen ohne jegliche Änderungen bei. [TPU I] Wendet Übertaktungsbedingungen bei Luftkühlung an. [TPU II] Wendet Übertaktungsbedingungen bei Wasserkühlung an. Stellen Sie sicher, dass Sie ein Wasserkühlsystem verwenden, bevor Sie [TPU II] wählen. ASUS ROG STRIX Z370-I GAMING 3-15...

  • Seite 68: Interne Cpu Energieverwaltung

    Interne CPU Energieverwaltung Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen. Intel(R) SpeedStep(tm) Dieses Element ermöglicht dem Betriebssystem die dynamische Anpassung von Prozessorspannung und Kernfrequenz, was den durchschnittlichen Energieverbrauch und die durchschnittliche Wärmeproduktion verringert. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] Turbo Modus-Parameter Langzeit-Paket-Leistungslimit Damit können Sie die Turbo Verhältnis Zeitdauer begrenzen, die die TDP (Thermal...

  • Seite 69: Hyper-Threading

    Mit den Elementen in diesem Menü können Sie die PCH PCI Express Geschwindigkeit anpassen. PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren. PCIe-Geschwindigkeit Mit diesem Element kann Ihr System die PCI-Express-Port-Geschwindigkeit automatisch auswählen. Konfigurationsoptionen: [Auto] [Gen1] [Gen2] [Gen3] ASUS ROG STRIX Z370-I GAMING 3-17...

  • Seite 70: Pch Speicherkonfiguration

    3.6.5 PCH Speicherkonfiguration SATA-Konfiguration. Die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist. SATA Controller(s) Dieses Element ermöglicht Ihnen die Aktivierung oder Deaktivierung des SATA-Gerätes. Konfigurationsoptionen: [Enabled] [Disabled] SATA-Modusauswahl Dieses Element ermöglicht Ihnen die SATA-Konfiguration. [AHCI] Stellen Sie [AHCI Mode] ein, wenn Sie wollen, dass die SATA- Festplatten AHCI (Advanced Host Controller Interface) benutzen...

  • Seite 71: Apm Konfiguration

    Das Massenspeichergeräte-Element zeigt die automatisch erkannten Werte. Wenn kein USB-Gerät erkannt wird, zeigt das Element None an. USB-Single-Port-Control Dieses Element ermöglicht es Ihnen, einzelne USB-Anschlüsse zu de-/aktivieren. Beziehen Sie sich auf den Abschnitt 1.1.2 Motherboard-Layout für die Position der USB- Anschlüsse. ASUS ROG STRIX Z370-I GAMING 3-19...

  • Seite 72: Überwachungsmenü

    Überwachungsmenü Das Überwachungsmenü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Qfan Configuration (Q-Fan-Konfiguration) Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. Boot Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Fast-Boot [Disabled (Deaktiviert)] Ermöglicht Ihrem System die Rückkehr zu seiner normalen...

  • Seite 73: Bootgerätesteuerung

    Diese Elemente zeigen die verfügbaren Geräte. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. Die am Bildschirm angezeigte Anzahl der Geräteoptionen hängt von der Anzahl der im System installierten Geräte ab. ASUS ROG STRIX Z370-I GAMING 3-21...

  • Seite 74: Tools-Menü

    Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von...
  • Seite 75 Gesperrt. SSDs werden möglicherweise gesperrt, falls der Secure Erase- Vorgang nicht abgeschlossen oder gestoppt wurde. Dies kann daran liegen, dass eine Drittanbietersoftware ein anderes als das von ASUS festgelegte Kennwort verwendet. Sie müssen die SSD in der Software freigeben, bevor Sie mit Secure Erase fortfahren.

  • Seite 76: Asus-Übertaktungsprofil

    GPU-Post Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. 3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen.

  • Seite 77: Laden Sie Die Optimierten Standardwerte

    EZ Update: Aktualisiert das BIOS in einer Windows -Umgebung. ® ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1 EZ Update...

  • Seite 78: Asus Ez Flash 3

    3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 79 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 80: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 81: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS ROG STRIX Z370-I GAMING...

  • Seite 82: Serial Ata-Festplatten Installieren

    4.1.2 Serial ATA-Festplatten installieren Das Motherboard unterstützt Serial ATA-Festplatten. Für optimale Leistung sollten Sie identische Laufwerke des selben Modells und der gleichen Kapazität installieren, wenn Sie ein Disk-Array erstellen. So installieren Sie SATA-Festplatten für eine RAID-Konfiguration: Bauen Sie die SATA-Festplatten in die Laufwerkschächte ein. Schließen Sie die SATA-Signalkabel an. Verbinden Sie das SATA-Stromkabel mit dem entsprechenden Stromanschluss jedes Laufwerkes.

  • Seite 83: Erstellen Eines Raid-Sets

    Wenn das RAID Level-Element ausgewählt ist, drücken Sie auf <Enter>, um das zu erstellende RAID-Level auszuwählen, drücken Sie dann auf <Enter>. Drücken Sie unter Select Disks (Laufwerke auswählen) auf <Enter> und wählen X für die Laufwerke, die in der RAID-Anordnung enthalten sein sollen. ASUS ROG STRIX Z370-I GAMING...
  • Seite 84 Wenn das Element Blockgröße ausgewählt ist, drücken Sie auf <Enter>, um die Blockgröße für die RAID-Anordnung (nur für RAID 0, 10 und 5) auszuwählen, drücken Sie dann auf <Enter>. Die verfügbaren Blockgrößen reichen von 4 KB bis 128 KB. Die folgenden sind typische Werte: RAID 0: 128 KB...

  • Seite 85: Ein Raid-Set Löschen

    Sie löschen möchten und drücken auf <Enter>. Der folgende Bildschirm erscheint: Wenn das Element Delete (Löschen) ausgewählt ist, drücken Sie auf <Enter>, wählen Sie dann zum Löschen des RAID-Mediums Yes (Ja) und kehren zum Intel Rapid ® Storage Technologie-Menü zurück, oder wählen Sie No (Nein) zum Abbrechen. ASUS ROG STRIX Z370-I GAMING...

  • Seite 86: Intel ® Rapid Storage Technology Option Rom-Dienstprogramm

    4.1.4 Intel Rapid Storage Technology Option ROM- ® Dienstprogramm So rufen Sie das Intel Rapid Storage Technology Option ROM-Dienstprogramm auf: ® Rufen Sie das BIOS-Setup während des POST auf. Gehen Sie zu Advanced (Erweitert) > PCH Storage Configuration (PCH- Speicherkonfiguration), und drücken Sie dann die <Eingabe>-Taste. Setzen Sie die SATA Controller Modusauswahl auf [Intel RST Premium With Intel ® ® Optane System Acceleration (RAID)].
  • Seite 87 Size Status ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk Select 2 to 6 to use in creating the volume. [↑↓]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done ASUS ROG STRIX Z370-I GAMING...
  • Seite 88 Verwenden Sie die Auf/Ab-Pfeiltasten, um ein Laufwerk auszuwählen und drücken Sie dann die <Leertaste> zum Auswählen. Ein kleines Dreieck markiert das gewählte Laufwerk. Drücken Sie nach Abschluss Ihrer Auswahl auf <Enter>. Verwenden Sie die Auf/Ab-Pfeiltasten, um die Blockgröße für die RAID-Anordnung zu wählen (nur für RAID 0, 10 und 5), drücken Sie dann auf <Enter>.
  • Seite 89 (This does not apply to Recovery volumes) Are you sure you want to delete “Volume0”? (Y/N): Drücken Sie <Y>, um das RAID-Set zu löschen und zum Hauptmenü zurückzukehren oder <N>, um zum DELETE VOLUME (MEDIUM LÖSCHEN)-Menü zurückzukehren. ASUS ROG STRIX Z370-I GAMING...

  • Seite 90: Erstellen Einer Raid-Treiberdiskette

    Verlassen des Intel Rapid Storage Technology Option ROM- ® Dienstprogramms So verlassen Sie das Dienstprogramm: Im Hauptmenü wählen Sie 5. Exit (Beenden), drücken Sie dann auf <Enter>. Die folgende Warnmeldung erscheint: [CONFIRM EXIT] Are you sure you want to exit? (Y/N): Drücken Sie <Y> zum Verlassen oder <N>, um zum Hauptmenü zurückzukehren. 4.2 Erstellen einer RAID-Treiberdiskette 4.2.1...

  • Seite 91: Anhang

    Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS ROG STRIX Z370-I GAMING...

  • Seite 92: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses digitale Gerät der Klasse B entspricht der kanadischen ICES-003, RSS-210 und CAN ICES-3 (B) / NMB-3 (B). Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 93: Asus Recycling/Rücknahmeservices

    Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.

  • Seite 94: Fcc Bluetooth Wireless-Konformität

    FCC Bluetooth Wireless-Konformität Die mit diesem Sender verwendet Antenne darf nicht zusammen oder in Verbindung mit einer anderen Antenne oder Sender unter den Bedingungen der FCC Grant verwendet werden. Bluetooth Industry Canada Erklärung Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte.
  • Seite 95 2014/53/EU. Cijeli di: https://www.asus.com/support/ tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ WiFi yang Beroperasi pada 5150-5350 MHz akan terbatas untuk penggunaan WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na...
  • Seite 96 ASUSTek COMPUTER INC. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v spodnjem seznamu, omejen na notranjo uporabo: Declaración de conformidad simplificada para la UE...

  • Seite 97: Asus Kontaktinformation

    800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support https://www.asus.com/de/support/...

  • Seite 98: Declaration Of Conformity

    CA 94539. Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard Model Number : ROG STRIX Z370-I GAMING Conforms to the following specifications: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: This device complies with part 15 of the FCC Rules. Operation is subject to the...
