Asus ROG STRIX Z390-F GAMING Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

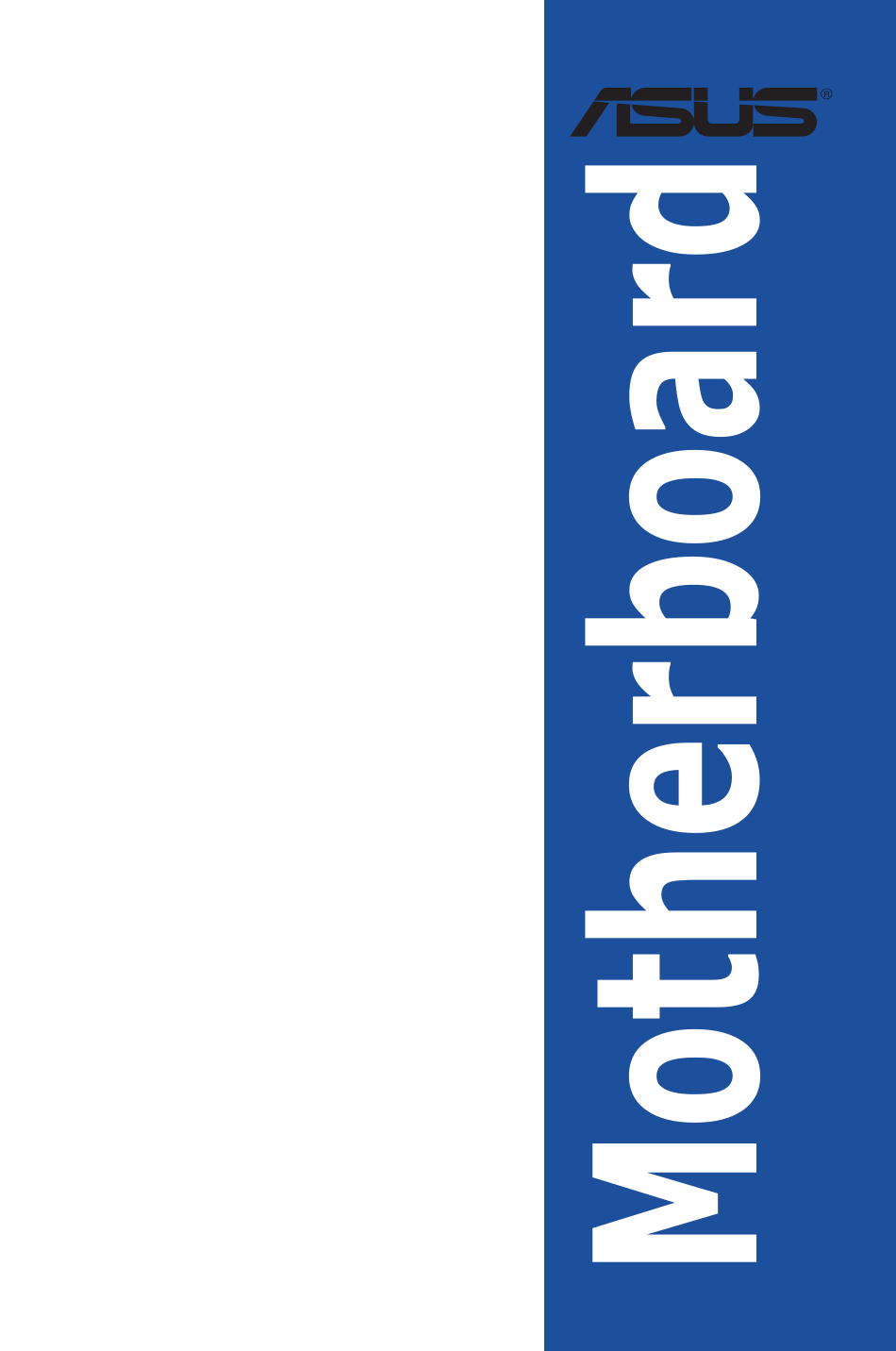

ROG STRIX
Z390-F
GAMING

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG STRIX Z390-F GAMING

Inhaltszusammenfassung für Asus ROG STRIX Z390-F GAMING

  • Seite 1 ROG STRIX Z390-F GAMING...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii ROG STRIX Z390-F GAMING Spezifikationsübersicht ..........ix Verpackungsinhalt ....................xiv Installationswerkzeuge und Komponenten ............xv Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3...
  • Seite 4 NVMe-Konfiguration ..............3-20 3.6.13 SMART-Informationen zu Festplatte/SSD ........ 3-20 Überwachungsmenü ................3-21 Boot Menü....................3-21 Tools-Menü ....................3-23 3.9.1 ASUS EZ Flash 3 Utility ............3-23 3.9.2 ASUS Sicheres Löschen ............3-24 3.9.3 ASUS Benutzerprofil ..............3-25 3.9.4 ASUS SPD-Information ............. 3-25 3.9.5...
  • Seite 5 Kapitel 4: RAID-Support RAID Konfigurationen................4-1 4.1.1 RAID Definitionen................ 4-1 Anhang Hinweise ........................A-1 ASUS Kontaktinformation ..................A-5...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Rog Strix Z390-F Gaming Spezifikationsübersicht

    Turbo Boost Technologie 2.0* ® * Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig ® vom CPU-Typ. ** Siehe www.asus.com für die CPU Support-Liste. Intel Z390 Chipsatz Chipsatz ® 4 x DIMM, max. 64 GB DDR4 4266+ (Übertaktung)* / 4133 (Übertaktung)* / 4000 (Übertaktung)* / 3866 (Übertaktung)* /...
  • Seite 10 ROG STRIX Z390-F GAMING Spezifikationsübersicht Intel Z390 Chipsatz mit RAID 0, 1, 5, 10 und Intel Rapid ® ® Storage Technologie Unterstützung - 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280 (PCIe 3.0 x4 und SATA Modus)* - 1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110 Speicher (unterstützt PCIE 3.0 x4 Modus)
  • Seite 11 ROG GameFirst V ROG-Sonderfunktionen ROG CPU-Z ROG Overwolf Aura - AURA Beleuchtungssteuerung - Aura RGB-Leisten-Header - Synchronisierung der AURA Lichteffekte mit kompatiblen ASUS ROG Geräten - Aura Ansteuerbarer Leisten-Header ASUS Dual Intel ligent Processors - 5-Wege-Optimierung durch ® Dual Intel ligent Processors 5 ®...
  • Seite 12 ROG STRIX Z390-F GAMING Spezifikationsübersicht 1 x PS/2 Tastatur / Maus-Kombianschluss 1 x HDMI Anschluss 1 x DP Anschluss 2 x USB 2.0 Anschlüsse 2 x USB 3.1 (Gen1) Anschlüsse [blau] Rückseite E/A- Anschlüsse 4 x USB 3.1 (Gen2) Anschlüsse (3 x Typ-A [rot] und 1 x Typ-C [schwarz] Anschlüsse)

  • Seite 13: Handhabbarkeit

    Anti-Virus Software (OEM Version) Unterstützte Windows 10, 64-bit Betriebssysteme ATX Formfactor: 12 Zoll x 9.6 Zoll (30,5 cm x 24,4 cm) Formfaktor Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. xiii...

  • Seite 14: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG STRIX Z390-F GAMING Motherboard 2 x 2-in-1 SATA 6 Gb/s Kabel 1 x Kabel für thermischen Sensor Kabel 1 x Verlängerungskabel für RGB-Leisten (80 cm) 1 x Verlängerungskabel für ansteuerbare LED-Leisten (80 cm)

  • Seite 15: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel LGA1151 CPU ® Intel LGA1151 kompatible CPU Lüfter ® Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse DIMM 1 Tüte mit Schrauben Netzteil SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.

  • Seite 17: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG STRIX Z390-F GAMING...

  • Seite 18: Motherboard-Layout

    1.1.2 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 1.1.9 Interne Anschlüsse und 2.2.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 19: Ausstattungsinhalt

    10. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-16 11. System Panel Anschluss (20-3-polig PANEL) 1-20 12. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 1-10 13. USB 2.0 Anschlüsse (10-1-polig USB_E12; USB_1112) 1-16 14. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_78) 1-15 15. TPM Anschluss (14-1 polig TPM) 1-18 16. Node Anschluss (12-1-polig NODE) 1-18 17. Serieller Anschluss (10-1-polig COM) 1-24 18. Frontblenden Audioanschluss (10-1-polig AAFP) 1-14 19. M.2 Sockel (M.2_1 (Sockel 3); M.2_2 (Sockel 3)) 1-21 20. LED-Anschluss (8-polig LED1_CON) 1-24 21. CPU Überspannungs-Jumper (3-polig CPU_OV) 1-11 ROG STRIX Z390-F GAMING...

  • Seite 20: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Dieses Motherboard unterstützt den Sockel 1151 für 9. / 8. Generation Intel Core™, ® Pentium Gold und Celeron Prozessoren mit integriertem Speicher und PCI-Express- Controllern zur Unterstützung von Dual-Channel (4 DIMM) DDR4 Speicher und 16 PCI Express 3.0/2.0-Lanes. Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 21: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG STRIX Z390-F GAMING...
  • Seite 22 Speicherkonfigurationen Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln installieren. • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Dieses Motherboard unterstützt keine Speichermodule mit 512Mb (64MB) Chips oder weniger (Speicherchipkapazitäten werden in Megabit, 8 Megabit/Mb = 1 Megabyte/MB). • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 23: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 X1_1 Steckplatz PCIe 3.0 x16_1 Steckplatz PCIe 3.0 X1_2 Steckplatz PCIe 3.0 x16_2 Steckplatz PCIe 3.0 x1_3 Steckplatz PCIe 3.0 x16_3 Steckplatz ROG STRIX Z390-F GAMING...
  • Seite 24 PCIe-Betriebsmodus VGA Konfiguration PCIEX16_1 PCIEX16_2 Einzel VGA / PCIe Karte x16 (Empfehlung für Einzel VGA) Dual VGA/PCIe Karte • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_FAN1-2). • Der PCIe x16_3-Steckplatz teilt Bandbreite mit SATA6G_56. Der PCIe x16_3 ist auf den x2 Modus voreingestellt. PCI Express 3.0 Betriebsmodus Konfiguration der Hyper M.2 X16 Karte PCIEX16_1 PCIEX16_2 2 Intel SSDs mit CPU-Unterstützung x4+x4 ® 3 Intel ® SSDs mit CPU-Unterstützung x8+x4+x4 • Die Hyper M.2 X16-Serie Karte muss separat erworben werden. •...

  • Seite 25: Onboard-Tasten Und Schalter

    Installation von DIMMs, die nicht mit dem Motherboard kompatibel sind, können zu einem Systemstartfehler führen. Der Schalter ist standardmäßig aktiviert, so dass neue Speichertests zugelassen werden, wenn das Motherboard aufgrund von Speicherproblemen nicht reagiert. Die Mem_LED leuchtet während der neuen Tests und wird ausgeschaltet, wenn die Tests abgeschlossen sind. Schauen Sie im Abschnitt 1.1.8 Onboard-LEDs für die exakte Position der Mem_LED. • • Die DRAM LED leuchtet auch auf, wenn das DIMM nicht richtig installiert wurde. Schalten Sie das System aus und bauen Sie das DIMM ordnungsgemäß ein, bevor Sie die MemOK! II Funktion verwenden. • Der MemOK! II Schalter funktioniert nicht in der Windows-Umgebung. • Während des Einstellungsvorgangs lädt und testet das System Probeprofile. Das System benötigt für den Test einer Gruppe von Profilen ca. 30 Sekunden. Falls der Test fehlschlägt, startet das System neu und testet die nächste Gruppe an Profilen. Das System wird während des Testens mehrere Male neu gestartet. Sobald das System den Testvorgang abgeschlossen hat, wird die Mem_LED deaktiviert. Bitte tun Sie nichts, bevor die Mem_LED ausgeschaltet ist. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Profil getestet wurde. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu beenden, schalten Sie den Computer aus und trennen Sie das Netzkabel für etwa 5 bis 10 Sekunden. Setzen Sie dann den MemOK! II Schalter auf 'deaktiviert'. • Tauschen Sie die DIMMs durch Modelle aus, die in der Liste qualifizierter Händler von Speichermodulen unter www.asus.com empfohlen werden. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK! II-Funktion benutzt haben, die neueste BIOS-Version unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. ROG STRIX Z390-F GAMING...

  • Seite 26: Jumpers

    1.1.7 Jumpers RTC-RAM-Löschen-Jumper (2-polig CLRTC) Dieser Jumper erlaubt Ihnen, die Real Time Clock (RTC) RAM im CMOS zu löschen. Sie können die CMOS Einstellung des Datums, Zeit und System- Setup-Parameter löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die integrierte Knopfzellen-Batterie versorgt die RAM-Daten im CMOS, welche die Systemeinstellungsinformationen wie Systemkennwörter beinhalten, mit Energie. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Platzieren Sie nie, außer beim Löschen des RTC RAM, einen Metallgegenstand oder eine Jumper-Kappe auf dem CLRTC-Jumper. Das Platzieren eines Metallgegenstands oder einer Jumper-Kappe verursacht Systemstartfehler! • Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und platzieren noch einmal einen Metallgegenstand oder eine Jumper-Kappe, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Für Systemfehler wegen Übertaktung verwenden Sie die CPU Parameter Recall (C.P.R.)- Funktion. Fahren Sie das System herunter und starten Sie es dann neu, damit das BIOS automatisch die Parametereinstellungen auf die Standardwerte zurücksetzen kann. • Aufgrund des Verhaltens des Chipsatzes ist es nötig, AC auszuschalten, um die C.P.R.-Funktion zu aktivieren. Sie müssen die Stromversorgung aus- und einschalten oder das Netzkabel trennen und wieder verbinden, bevor Sie das System neustarten. 1-10 Kapitel 1: Produkteinführung...
  • Seite 27 CPU Überspannungs-Jumper (3-polig CPU_OV) Mit dem CPU Überspannungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU. Um mehr CPU-Spannungseinstellung zu erhalten, setzen Sie den Jumper auf die Pins 2-3. Um wieder auf die Standard CPU-Spannungseinstellung zu gehen, stecken Sie den Jumper auf die Pins 1-2. ROG STRIX Z390-F GAMING 1-11...

  • Seite 28: Onboard Leds

    1.1.8 Onboard LEDs Q-LEDs (BOOT_LED, VGA_LED, DRAM_LED, CPU_LED) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Speicher-LED (Mem_LED) Die Mem_LED leuchtet dauerhaft, während die MemOK! II-Funktion verwendet wird. Wenn die neuen Tests abgeschlossen sind, wird die Mem_LED ausgeschaltet. 1-12 Kapitel 1: Produkteinführung...

  • Seite 29: Interne Anschlüsse

    Z390 Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12; SATA6G_34; ® SATA6G_56) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Falls Sie serielle ATA-Festplatten installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel ® ® Z390-Chipsatz erstellen. • Der PCIe x16_3-Steckplatz teilt Bandbreite mit SATA6G_56. Der PCIe x16_3 ist auf den x2 Modus voreingestellt. • Diese Anschlüsse sind standardmäßig auf [AHCI] eingestellt. Wenn Sie beabsichtigen, ein Serial-ATA-RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS das Element SATA-Modusauswahl auf [Intel RST Premium With Intel ® ® Optane System Acceleration (RAID)]. • Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID- Konfigurationshandbuch unter https://www.asus.com/support. ROG STRIX Z390-F GAMING 1-13...
  • Seite 30 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Anschluss. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. USB 3.1 (Gen1) Frontblendenanschluss (U31G1_C5) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1) Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte und optimierte Energieeffizienz. Das USB 3.1 (Gen1)-Modul muss separat erworben werden. 1-14 Kapitel 1: Produkteinführung...
  • Seite 31 USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_78) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1)-Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. Das USB 3.1 (Gen1)-Modul muss separat erworben werden. ROG STRIX Z390-F GAMING 1-15...
  • Seite 32 USB 2.0 Anschlüsse (10-1-polig USB_E12; USB_1112) Diese Anschlüsse sind für die USB 2.0 Anschlüsse vorgesehen. Schließen Sie das USB-Modul-Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. 1-16 Kapitel 1: Produkteinführung...

  • Seite 33: Standardgeschwindigkeit

    • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das Lüfterkabel vollständig in den Lüfteranschluss eingesteckt ist. • Die LÜFTERERWEITERUNGSKARTE kann separat erworben werden. • Die Unterstützung der W_PUMP+ Funktion hängt vom Wasserkühlsystem ab. • Verbinden Sie den Lüfter Ihres Wasserkühlungssystems mit dem W_PUMP+ Anschluss. Header Max. Max. Standardgeschwindigkeit Gemeinsame Stromstärke Betrieb Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit W_PUMP+ Volle Geschwindigkeit Q-Fan-gesteuert ROG STRIX Z390-F GAMING 1-17...
  • Seite 34 Node Anschluss (12-1-polig NODE) Über diesen Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. Weitere Informationen über die Geräte und die aktuellste Kompatibilitätsliste finden Sie unter www.asus.com. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. 1-18 Kapitel 1: Produkteinführung...
  • Seite 35 ATX Stromanschlüsse (24-Pin EATXPWR, 8-Pin EATX12V) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. ROG STRIX Z390-F GAMING 1-19...
  • Seite 36 System Panel Anschluss (20-3-polig PANEL) Dieser Anschluss unterstützt mehrere am Gehäuse befestigte Funktionen. • Systembetriebs-LED (2-polig oder 3-1-polig, PLED) Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus, je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten.
  • Seite 37 M.2 Sockel (M.2_1 (Sockel 3); M.2_2 (Sockel 3)) In diesen Sockeln können Sie M.2 SSD-Module installieren. • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® • Wenn der M.2_1 (Sockel 3) im SATA-Modus arbeitet, wird der SATA-Anschluss 2 (SATA6G_2) deaktiviert. • Das M.2 SSD-Modul muss separat erworben werden. ROG STRIX Z390-F GAMING 1-21...
  • Seite 38 AURA RGB Header (4-polig RGB_HEADER1-2) Diese Anschlüsse sind für die RGB LED-Leisten vorgesehen. Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leisten müssen separat erworben werden. 1-22 Kapitel 1: Produkteinführung...
  • Seite 39 Ansteuerbarer RGB Header (4-1-polig ADD_HEADER) Diese Anschlüsse sind für einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten. Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 120 LEDs. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur unter dem Betriebssystem. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. ROG STRIX Z390-F GAMING 1-23...
  • Seite 40 Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. Das COM-Modul muss separat erworben werden. LED-Anschluss (8-polig LED1_CON) Dieser LED-Anschluss dient dazu, LED-Leisten an Ihrer E/A Rückwandabdeckung zu befestigen. 1-24 Kapitel 1: Produkteinführung...

  • Seite 41: Kapitel 2: Grundinstallation

    Ihr Computersystem aufbauen Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard- Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 CPU Installation • Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ROG STRIX Z390-F GAMING...

  • Seite 42: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. Kapitel 2: Grundinstallation...

  • Seite 43: So Installieren Sie Einen Cpu-Kühlkörper Und Lüfter

    So installieren Sie einen CPU-Kühlkörper und Lüfter ROG STRIX Z390-F GAMING...
  • Seite 44 So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation...

  • Seite 45: Motherboard Installation

    2.1.3 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. ROG STRIX Z390-F GAMING...

  • Seite 46: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 47: Atx Stromversorgung

    2.1.5 ATX Stromversorgung Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. ROG STRIX Z390-F GAMING...

  • Seite 48: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER ODER Kapitel 2: Grundinstallation...

  • Seite 49: E/A-Anschlüsse Auf Der Frontseite

    So installieren Sie den USB 3.1 (Gen1) Frontblendenanschluss (Gen1) Anschluss USB 3.1 (Gen1) USB 3.1 (Gen1) Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 2.0 So installieren Sie den Frontblenden Anschluss Audio-Anschluss AAFP USB 2.0 ROG STRIX Z390-F GAMING...

  • Seite 50: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 51: So Installieren Sie Die Lüftererweiterungskarte

    So installieren Sie die Lüftererweiterungskarte • Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. • Die LÜFTERERWEITERUNGSKARTE kann separat erworben werden. ROG STRIX Z390-F GAMING 2-11...

  • Seite 52: Installation

    2.1.9 M.2 Installation Für M.2_1 (Sockel 3) Für M.2_2 (Sockel 3) Das M.2 SSD ist separat erhältlich. 2-12 Kapitel 2: Grundinstallation...

  • Seite 53: Installieren Der Asus Lüfterhalterung

    2.1.10 Installieren der ASUS Lüfterhalterung So installieren Sie die ASUS Lüfterhalterung und den Lüfter Wenn Sie während des Übertaktens Einstellungen für eine hohe Leistung verwenden wollen, stellen Sie sicher, dass Sie die Lüfterhalterung für zusätzliche Lüfter installieren. • Sie können 12V (1A, 12W), 40 mm x 40 mm Lüfter oder 50 mm x 50 mm Lüfter installieren. • Achten Sie darauf, die mit Ihrem Lüfter mitgelieferten Schrauben zu verwenden. • Lüfter können separat erworben werden. ROG STRIX Z390-F GAMING 2-13...

  • Seite 54: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse PS/2 Maus-/Tastatur-Kombianschluss USB 3.1 (Gen2) Typ-A Anschluss 3 DisplayPort USB 3.1 (Gen2) Typ-A Anschlüsse 1 und 2 LAN (RJ-45) Anschluss* USB 2.0 Typ-A Anschlüsse 13 und 14 USB 3.1 (Gen2) Typ-C™ Anschluss C4 HDMI-Anschluss Intel USB 3.1 (Gen1) Anschlüsse 9 und 10 Optischer S/PDIF-Ausgang Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. • USB 3.1 (Gen1)/(Gen2)-Geräte können nur als Datenspeicher verwendet werden. • Wir empfehlen dringend, dass Sie Ihre Geräte mit Anschlüssen mit identischer Datenübertragungsrate verbinden. Bitte verbinden Sie Ihre USB 3.1 (Gen1)-Geräte mit den USB 3.1 (Gen1)-Anschlüssen und Ihre USB 3.1 (Gen2)-Geräte mit den USB...

  • Seite 55: Anschluss

    Headset Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ROG STRIX Z390-F GAMING 2-15...

  • Seite 56: Audio E/A-Anschlüsse

    2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern 2-16 Kapitel 2: Grundinstallation...
  • Seite 57 Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ROG STRIX Z390-F GAMING 2-17...

  • Seite 58: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: a. Bildschirm b. Externe Speichergeräte (fangen Sie mit dem letzten Gerät in der Kette an) Systemstrom Nach dem Einschalten leuchtet die Systembetriebs-LED auf dem vorderen Bedienfeld des Computers. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Nachdem die System-LED aufleuchtet, leuchtet die Monitor-LED oder ändert sich die Farbe von Orange in Grün, wenn Ihr Monitor konform mit den “grünen” Standards ist oder eine “Strom-Standby”-Funktion besitzt. Das System durchläuft jetzt Einschaltselbsttests (POST). Während des Tests gibt das BIOS Signaltöne (siehe BIOS-Signaltoncodes) ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. BIOS-Signalton Beschreibung VGA gefunden Quick Boot ist Ein kurzer Piepton deaktiviert Keine Tastatur gefunden Ein langer Piepton gefolgt von zwei kurzen Kein Arbeitsspeicher erkannt und einer Pause (wiederholt) Ein langer Piepton gefolgt von drei kurzen Keine Grafikkarte erkannt Ein langer Piepton gefolgt von vier kurzen Hardware-Komponentenfehler Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setup- Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung.

  • Seite 59: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 60: Bios-Setup-Programm

    Informationen, wie Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus).

  • Seite 61: Erweiterter Modus

    Qfan Kontrolle(F6) AURA EIN/AUS (F4) (F11) Allgemeine Hilfe Zuletzt geänderte Geht zurück zu EZ Mode Menüelemente Hot Keys Einstellungen EZ Tuning Wizard In Häufig gestellte Fragen suchen Zeigt einen schnellen Überblick über den Systemstatus und eine Prognose ROG STRIX Z390-F GAMING...

  • Seite 62: Menüelemente

    Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Überwachen Lüftereinstellungen ändern.

  • Seite 63: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Bildlaufleiste Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es...

  • Seite 64: Letzte-Änderung-Schaltfläche

    EZ Tuning Wizard Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die RAID-Einstellungen Ihres Systems anzeigen und konfigurieren. Siehe Abschnitt 3.2.5 EZ Tuning Wizard für weitere Informationen. Letzte-Änderung-Schaltfläche Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden.

  • Seite 65: Ez Modus

    Klicken Sie auf die Schaltfläche, um die Lüfter In Häufig gestellte Fragen suchen manuell zu tunen Klicken Sie zum Anzeigen von Startgeräten Lädt die optimierten Standardwerte Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ROG STRIX Z390-F GAMING...

  • Seite 66: Q-Fan Control

    3.2.3 Q-Fan Control Die QFan Control ermöglicht Ihnen, eine Lüfterprofil einzustellen oder manuell die Arbeitsgeschwindigkeit der CPU und Gehäuselüfter zu konfigurieren. Klicken Sie hier um einen Klicken Sie Klicken Sie hier um den Lüfter für die Konfiguration hier um den DC Modus zu aktivieren zu wählen PWM Modus zu...
  • Seite 67 Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC). ROG STRIX Z390-F GAMING...

  • Seite 68: Ai Oc Anleitung

    3.2.4 AI OC Anleitung • Der in diesem Abschnitt gezeigte Screenshot dient nur als Referenz und kann möglicherweise von dem, was Sie auf Ihrem Bildschirm sehen, abweichen. • Diese Funktion ist nur verfügbar, wenn eine freigegebene CPU verwendet wird. Die AI OC Anleitung ermöglicht es Ihnen, die AI Übertaktungsfunktion zu aktivieren oder eine Kurzanleitung dazu anzuzeigen, welche den empfohlenen Einrichtungsprozess hervorhebt und Beschreibungen zur AI Übertaktung bietet.

  • Seite 69: Ez Tuning Wizard

    Stellen Sie sicher, dass Ihre Festplatten keine vorhandenen RAID-Volumen haben. • Stellen Sie sicher, dass Sie Ihre Festplatten an Intel SATA-Anschlüsse anschließen. Wählen Sie den Port, den Sie auf den [RAID]-Modus, PCIE oder SATA einstellen möchten, klicken Sie dann auf Next (Weiter). ROG STRIX Z390-F GAMING 3-11...
  • Seite 70 Wählen Sie die Art der Speicherung für Ihr RAID Easy Backup oder Super Speed, dann klicken Sie auf Weiter. Für Easy Backup (Einfache Sicherung) klicken Sie auf Next (Weiter) und wählen dann Easy Backup (RAID 1) (Einfache Sicherung (RAID1)) oder Easy Backup (RAID 10) (Einfache Sicherung (RAID10)).

  • Seite 71: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG STRIX Z390-F GAMING 3-13...

  • Seite 72: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken auf MyFavorites (F3) am BIOS-Bildschirm. Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü...

  • Seite 73: Hauptmenü

    Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um die standardmäßigen XMP-Speicher-Timings des DIMMs (CL, TRCD, TRP, TRAS) mit BCLK-Frequenz und anderen von ASUS optimierten Speicherparametern zu laden. [XMP II] Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um das...

  • Seite 74: Asus Multicore-Erweiterung

    BCLK Frequenzen die CPU dauerhaft beschädigen können. ASUS MultiCore-Erweiterung [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU-Kernverhältnis Mit diesem Element können Sie das CPU-Kernverhältnis festlegen.

  • Seite 75: Advanced-Menü

    Mit diesem Element können Sie die CPU-Kerne schneller als die Basis Betriebsfrequenz laufen lassen, wenn es unterhalb des betrieblichen Leistungs-, Strom- und Temperatur-Grenzwertes liegt. Konfigurationsoptionen: [Enabled] [Disabled] CPU C-Status Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ROG STRIX Z390-F GAMING 3-17...

  • Seite 76: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) Mit den Elementen in diesem Menü können Sie die Verbindungsgeschwindigkeit für den PEG-Port and Multi-Monitor anpassen. 3.6.4 PCH-Konfiguration Mit den Elementen in diesem Menü können Sie die PCH PCI Express Geschwindigkeit anpassen. PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren.

  • Seite 77: Pch-Fw Konfiguration

    Anschluss in diesem Modus nicht verwendet werden kann. [PCIE] Unterstützt nur M.2 PCIE-Geräte. PCIEX16_3 Bandbreite [X2 Mode] Arbeitet im X2-Modus mit aktiviertem SATA6G_56. [X4 mode] Starten Sie im X4-Modus für höhere Leistung, mit deaktiviertem SATA6G_56. ROG STRIX Z390-F GAMING 3-19...

  • Seite 78: Apm-Konfiguration

    3.6.8 APM-Konfiguration Mit den Elementen in diesem Menü können Sie die System-Aufwach-Funktion und die Energiespareinstellungen festlegen. ErP-Bereit Ermöglicht das Abschalten der Energie bei S4 + S5 oder S5, um das System für ErP- Anforderungen vorzubereiten. Wenn [Aktiviert], werden alle anderen PME Optionen abgeschaltet.

  • Seite 79: Überwachungsmenü

    Die folgenden Elemente werden nur angezeigt, wenn Sie den Fast Boot auf [Enabled] gesetzt haben. Nächster Systemstart nach Ausfall der Stromversorgung [Normal Boot] Kehrt nach einem Stromausfall beim nächsten Hochfahren zu Normal-Boot zurück. [Fast Boot] Beschleunigt die Boot-Geschwindigkeit beim nächsten Systemstart nach einem Stromausfall. ROG STRIX Z390-F GAMING 3-21...

  • Seite 80: Secure Boot

    Einrichtungsmodus [Advanced Mode] Mit diesem Element können Sie nach dem POST in den Erweiterten Modus (Advanced Mode) des BIOS wechseln. [EZ Mode] Setzt EZ Mode als die Standardanzeige fest, wenn auf das BIOS-zugegriffen wird. CSM (Compatibility Support Module) Hier können Sie die Parameter für CSM (Compatibility Support Module) konfigurieren, um für eine bessere Kompatibilität die volle Unterstützung für die verschiedenen VGA-Geräte, boot- fähigen Geräte und Peripheriegeräte zu erhalten.

  • Seite 81: Boot-Aussetzung

    Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. ROG STRIX Z390-F GAMING 3-23...

  • Seite 82: Asus Sicheres Löschen

    Klicken Sie zum Starten von ASUS Secure Erase im Menü des Advanced (Erweitert)-Modus auf Tool (Werkzeug) > ASUS Secure Erase. Eine vollständige Liste der mit ASUS Secure Erase getesteten SSDs finden Sie auf der ASUS-Support-Seite. Das Laufwerk kann instabil werden, wenn Sie ASUS Secure Erase auf einem inkompatiblen SSD ausführen.

  • Seite 83: Asus Benutzerprofil

    Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. Bus Interface (Busschnittstelle) Dieses Element ermöglicht Ihnen die Auswahl der Busschnittstelle.

  • Seite 84: Exit Menü

    3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5>...

  • Seite 85: Aktualisieren Des Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1...

  • Seite 86: Asus Ez Flash 3

    3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 87 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 88: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 89: Raid-Unterstützung

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG STRIX Z390-F GAMING...
  • Seite 90 Kapitel 4: RAID-Support...

  • Seite 91: Anhang

    Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen...

  • Seite 92: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 93: Asus Recycling/Rücknahmeservices

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische...
