tepro Baytown Bedienungsanleitung Seite 9

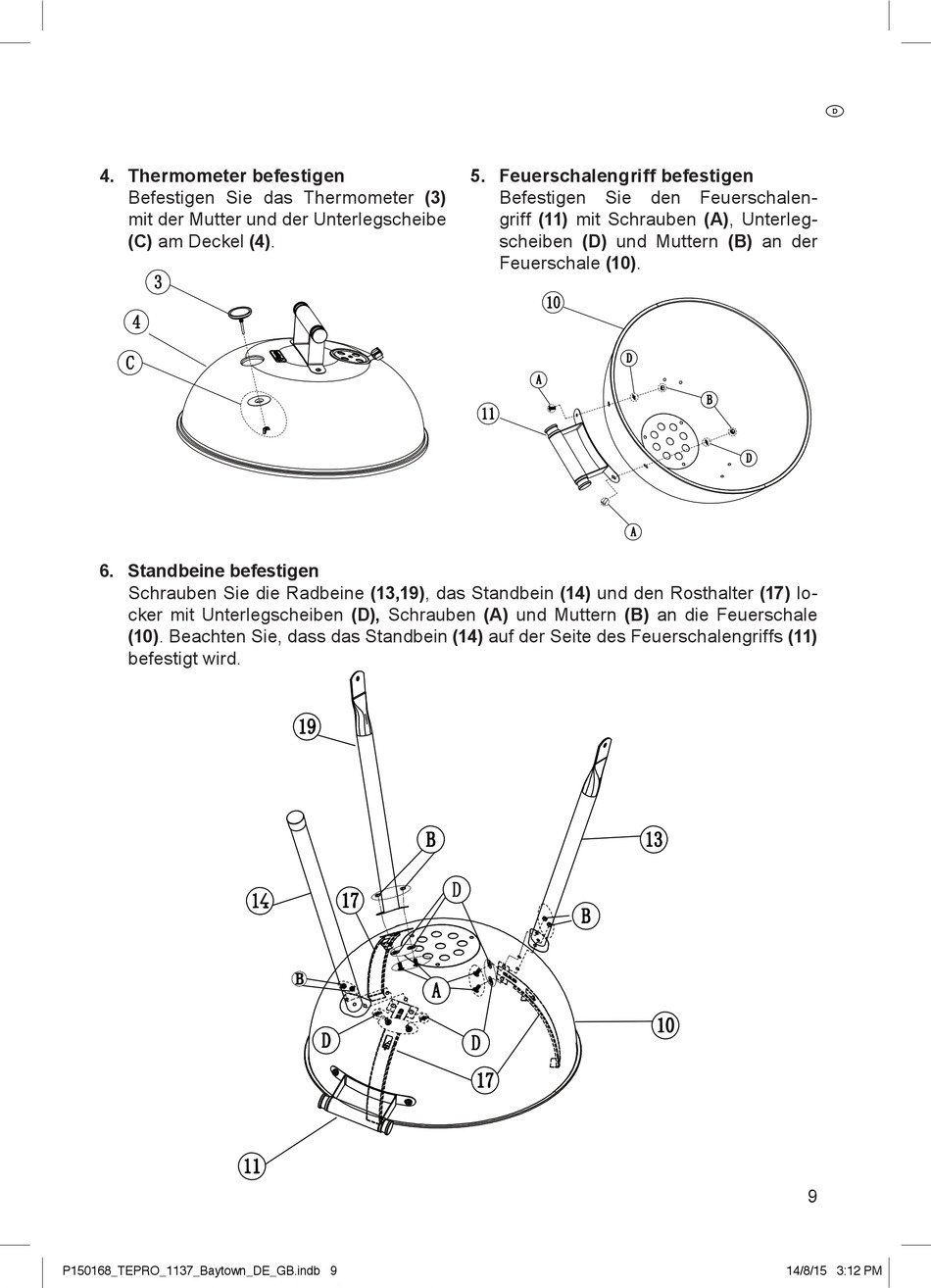

4. Thermometer befestigen
Befestigen Sie das Thermometer (3)
mit der Mutter und der Unterlegscheibe
(C) am Deckel (4).
6. Standbeine befestigen
Schrauben Sie die Radbeine (13,19), das Standbein (14) und den Rosthalter (17) lo-
cker mit Unterlegscheiben (D), Schrauben (A) und Muttern (B) an die Feuerschale
(10). Beachten Sie, dass das Standbein (14) auf der Seite des Feuerschalengriffs (11)
befestigt wird.
P150168_TEPRO_1137_Baytown_DE_GB.indb 9
5. Feuerschalengriff befestigen
Befestigen Sie den Feuerschalen-
griff (11) mit Schrauben (A), Unterleg-
scheiben (D) und Muttern (B) an der
Feuerschale (10).
