tepro Baytown Bedienungsanleitung Seite 10

k

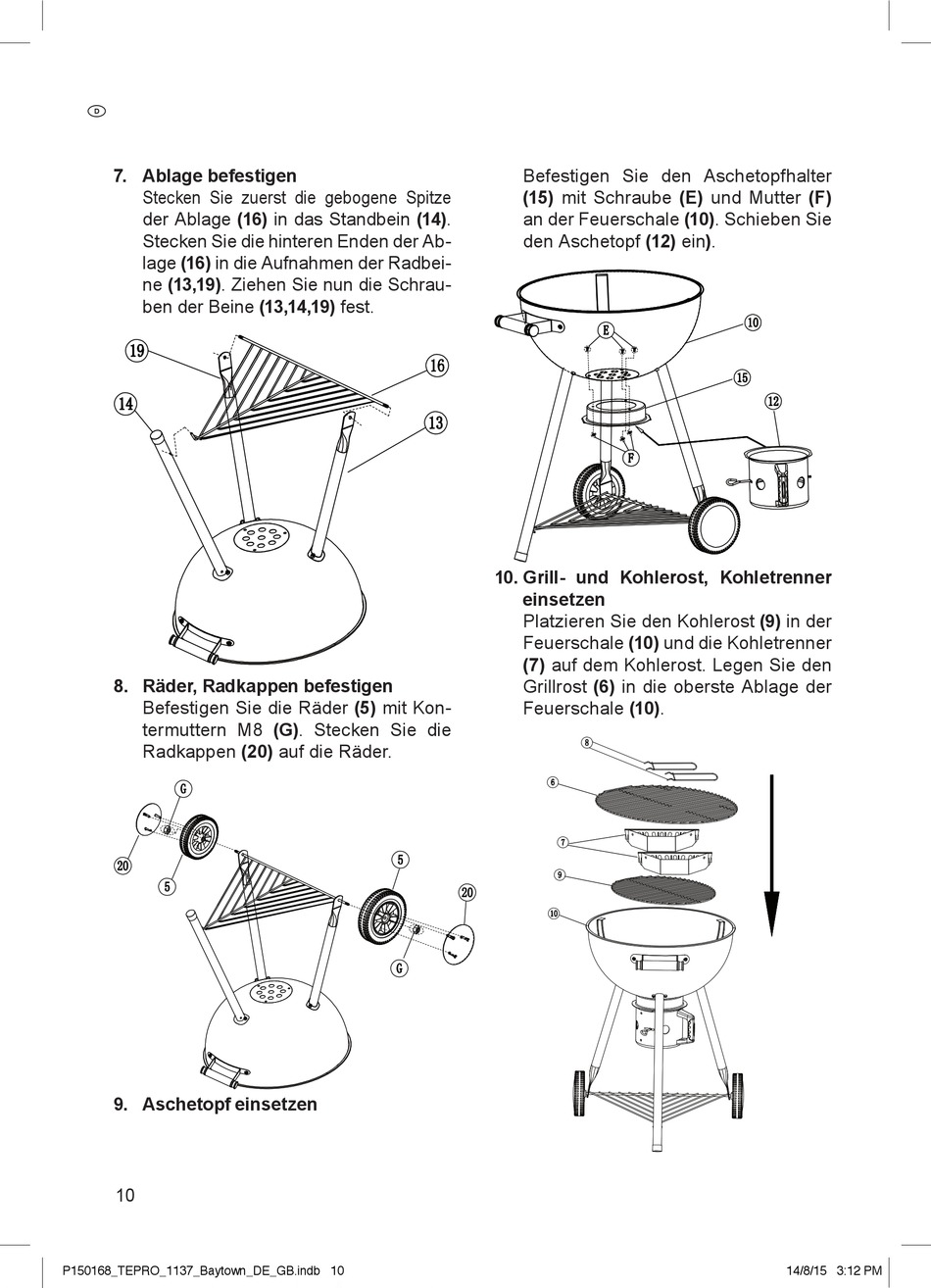

7. Ablage befestigen
Stecken Sie zuerst die gebogene Spitze
der Ablage (16) in das Standbein (14).
Stecken Sie die hinteren Enden der Ab-
lage (16) in die Aufnahmen der Radbei-
ne (13,19). Ziehen Sie nun die Schrau-
ben der Beine (13,14,19) fest.
8. Räder, Radkappen befestigen
Befestigen Sie die Räder (5) mit Kon-
termuttern M8 (G). Stecken Sie die
Radkappen (20) auf die Räder.
9. Aschetopf einsetzen
10
P150168_TEPRO_1137_Baytown_DE_GB.indb 10
Befestigen Sie den Aschetopfhalter
(15) mit Schraube (E) und Mutter (F)
an der Feuerschale (10). Schieben Sie
den Aschetopf (12) ein).
10. Grill- und Kohlerost, Kohletrenner
einsetzen
Platzieren Sie den Kohlerost (9) in der
Feuerschale (10) und die Kohletrenner
(7) auf dem Kohlerost. Legen Sie den
Grillrost (6) in die oberste Ablage der
Feuerschale (10).
14/8/15 3:12 PM
