VEGA VEGACAL 65 Betriebsanleitung
Kapazitive seilmesssonde zur kontinuierlichen füllstandmessung
Vorschau ausblenden
Andere Handbücher für VEGACAL 65:
- Betriebsanleitung (64 Seiten) ,
- Produktinformation (16 Seiten) ,
- Betriebsanleitung (56 Seiten)
Verwandte Anleitungen für VEGA VEGACAL 65
Inhaltszusammenfassung für VEGA VEGACAL 65

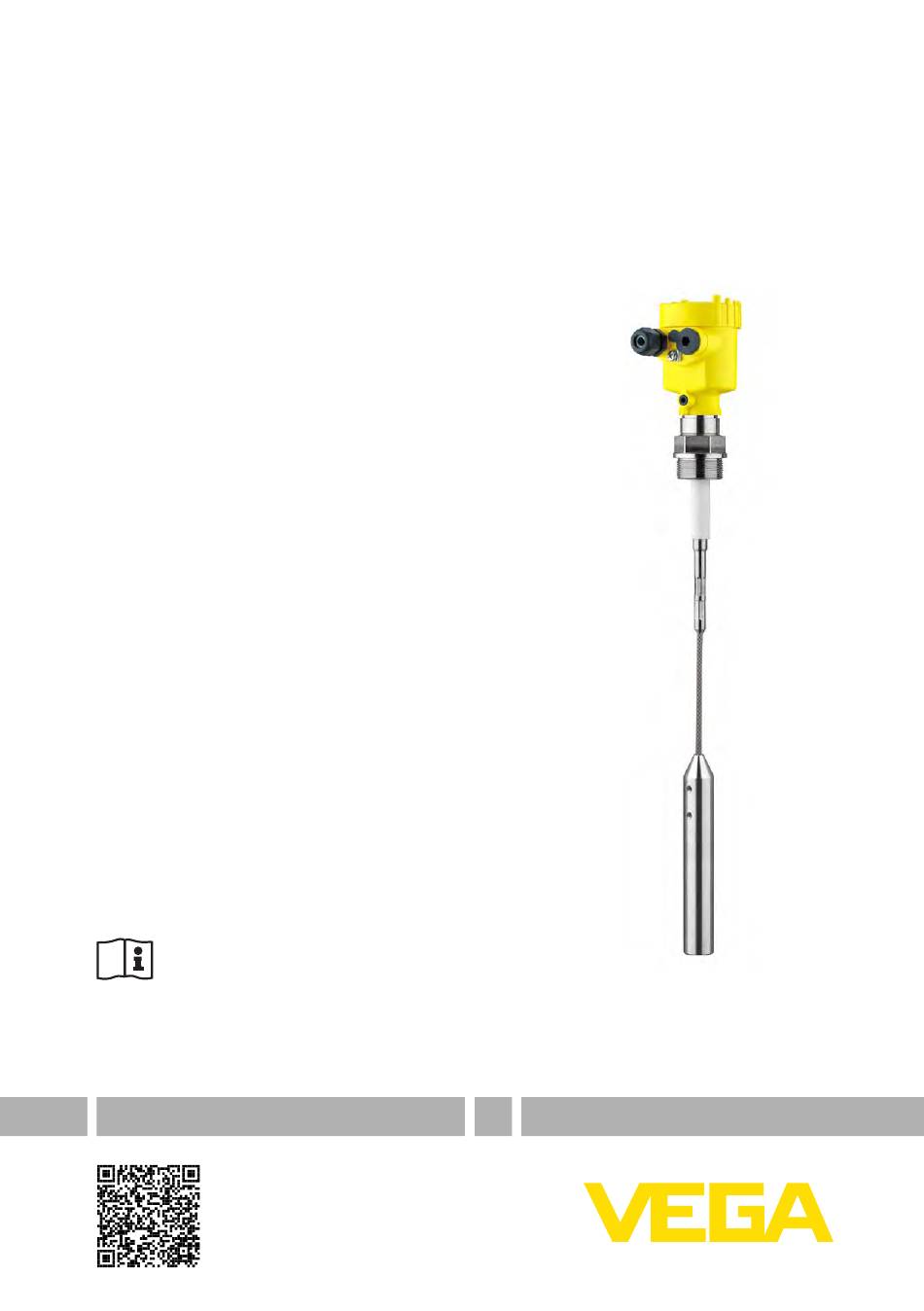

- Seite 1 Betriebsanleitung Kapazitive Seilmesssonde zur kontinuierlichen Füllstandmessung VEGACAL 65 Zum Anschluss an ein Steuergerät Document ID: 30320...
-
Seite 2: Inhaltsverzeichnis
Elektrode kürzen ......................26 Vorgehen im Reparaturfall ....................27 Ausbauen ..........................28 Ausbauschritte ....................... 28 Entsorgen ........................28 Anhang ............................ 29 Technische Daten ......................29 Maße ..........................34 Gewerbliche Schutzrechte ..................... 40 Warenzeichen ........................ 40 VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 3 Inhaltsverzeichnis Redaktionsstand: 2020-09-24 VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 4: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAL 65 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". -
Seite 6: Eu-Konformität
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 7: Produktbeschreibung
• Hardware ab 1.0.0 • Software ab 1.3.0 • Nur für Geräteausführungen ohne SIL-Qualifikation Komponenten Der VEGACAL 65 besteht aus den Komponenten: • Prozessanschluss mit Messsonde • Gehäuse mit Elektronik • Gehäusedeckel VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 8 3 Produktbeschreibung Abb. 1: VEGACAL 65, Seilausführung mit Kunststoffgehäuse Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss Typschild Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes: VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 9 Auftragsspezifische Sensordaten für einen Elektroniktausch (XML) • Prüfzertifikat (PDF) - optional Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store"...
-
Seite 10: Arbeitsweise
3 Produktbeschreibung Arbeitsweise Anwendungsbereich Der VEGACAL 65 ist ein Füllstandsensor zum Einsatz in allen Indus- triebereichen. Die teilisolierte Messsonde ist ideal zur Messung von Schüttgütern und kann auch in nicht leitfähigen Flüssigkeiten, wie z. B. Öl einge- setzt werden. Der bewährte mechanische Aufbau bietet eine hohe Funktionssicher- heit. -
Seite 11: Verpackung, Transport Und Lagerung
Downloadbereich auf unserer Homepage. VEGACONNECT Der Schnittstellenadapter VEGACONNECT ermöglicht die Anbindung kommunikationsfähiger Geräte an die USB-Schnittstelle eines PCs. VEGADIS 81 Das VEGADIS 81 ist eine externe Anzeige- und Bedieneinheit für VEGA-plics -Sensoren. ® VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 12 Die Schutzhaube schützt das Sensorgehäuse vor Verschmutzung und starker Erwärmung durch Sonneneinstrahlung. Gewindeflansche stehen in verschiedenen Ausführungen nach Flansche folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 13: Montieren
Bei Gewindeausführungen darf das Gehäuse nicht zum Einschrau- Handhabung ben verwendet werden! Das Festziehen kann Schäden an der Dreh- mechanik des Gehäuses verursachen. Verwenden Sie zum Einschrauben den dafür vorgesehenen Sechs- kant. VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 14 Verbindung unterbrechen. Erden Sie deshalb die Messsonde am Behälter oder verwenden Sie leitendes Dichtungsmaterial. Nicht leitende Behälter Bei nicht leitenden Behältern, z. B. Kunststofftanks, muss der zweite Pol des Kondensators separat bereitgestellt werden. VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 15: Montagehinweise
Im Straffgewicht ist dazu ein Gewinde (M12) zur Aufnahme z. B. einer Ringöse vorgesehen (Artikel-Nr. 2.27423). Das Gewinde ist mit einem Zwischenstück isoliert im Straffgewicht integriert. Achten Sie darauf, dass das Messsondenseil nicht straff gespannt ist. Vermeiden Sie Zugbelastungen am Seil. VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 16 Fehlmessungen führen. Montieren Sie das Gerät deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc. auftreten können. Dies gilt vor allem für Gerätetypen mit langer Elektrode. Abb. 7: Einströmendes Medium VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 17: An Die Spannungsversorgung Anschließen
Kabelverschraubungen Metrische Gewinde Bei Gerätegehäusen mit metrischen Gewinden sind die Kabel- verschraubungen werkseitig eingeschraubt. Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Hinweis: Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 18: Anschlussschritte
(0.4 in) abisolieren 4. Kabel durch die Kabelverschraubung in den Sensor schieben 5. Öffnungshebel der Klemmen mit einem Schraubendreher anhe- ben (siehe nachfolgende Abbildung) 6. Aderenden nach Anschlussplan in die offenen Klemmen stecken VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 19: Anschlussplan Einkammergehäuse
Ex-ia-Ausführung. Gehäuseübersicht Abb. 9: Werkstoffvarianten Einkammergehäuse Kunststoff Aluminium Edelstahl (Feinguss) Edelstahl (elektropoliert) Filterelement für Luftdruckausgleich für alle Werkstoffvarianten. Blindstop- fen bei Ausführung IP66/IP68, 1 bar für Aluminium und Edelstahl VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 20: Anschlussplan - Ausführung Ip66/Ip68, 1 Bar
Federkraftklemmen für die Spannungsversorgung Anschlussplan Abb. 11: Anschlussplan - Einkammergehäuse Spannungsversorgung/Signalausgang Anschlussplan - Ausführung IP66/IP68, 1 bar Aderbelegung Anschluss- kabel Abb. 12: Aderbelegung Anschlusskabel Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem Abschirmung VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 21: In Betrieb Nehmen Mit Einem Steuergerät
Dadurch kann die Messsonde, z. B. auch Medien mit sehr niedriger bzw. sehr hoher Dielektrizitätszahl sicher detektieren. • Bereich 1 (empfindlich): 0 … 120 pF • Bereich 2 (Standard): 0 … 600 pF • Bereich 3 (wenig empfindlich): 0 … 3000 pF VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 22: Kontinuierliche Füllstandmessung
Abgleich wiederholen. Steuergerät VEGAMET 1. Bereichsumschalter an der kapazitiven Messsonde gemäß vor- Serie 300, 600 stehender Tabelle einstellen 2. Am Steuergerät den Abgleich durchführen (siehe Betriebsanlei- tung des Steuergeräts: „Abgleich mit Medium“) VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 23 Wenn die Anzeige die 100 % überschreitet und sich nicht zurück- stellen lässt, müssen Sie den Bereichsumschalter der Messsonde auf die nächsthöhere Stufe stellen. In beiden Fällen müssen Sie den Abgleich wiederholen. VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 24: Instandhalten Und Störungen Beseitigen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer... -
Seite 25: Verhalten Nach Störungsbeseitigung
Bei Ex-Anwendungen sind die Regeln für die Zusammenschaltung von eigensicheren Stromkreisen zu beachten. Verhalten nach Störungs- Je nach Störungsursache und getroffenen Maßnahmen sind ggf. beseitigung die in Kapitel "In Betrieb nehmen" beschriebenen Handlungsschritte erneut zu durchlaufen. VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 26: Elektronikeinsatz Tauschen
Abb. 15: Straffgewicht berücksichtigen und Seil entsprechend kürzen 5. Straffgewicht wieder bündig auf das Seil schieben und mit den beiden Gewindestiften fixieren. 6. Abgleich erneut durchführen. Siehe dazu "Inbetriebnahmeschrit- te, Min.-Abgleich durchführen - Max.-Abgleich durchführen". VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 27: Vorgehen Im Reparaturfall
Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 28: Ausbauen
Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAL 65 • Zum Anschluss an ein Steuergerät... -
Seite 29: Anhang
Kunststoffgehäuse: Polycarbonat (UL746-C gelistet) (optional) Metallgehäuse: Glas Ʋ Erdungsklemme 316L Ʋ Kabelverschraubung PA, Edelstahl, Messing Ʋ Dichtung Kabelverschraubung Ʋ Verschlussstopfen Kabelverschrau- bung Prozessanschlüsse Ʋ Rohrgewinde, zylindrisch (DIN 3852- G1, G1½ Aluminium- Edelstahl-Feinguss- und Ex d-Gehäuse VEGACAL 65 • Zum Anschluss an ein Steuergerät... - Seite 30 Erfüllte NAMUR-Empfehlung NE 43 Eingangsgröße Messgröße Füllstand von nicht leitenden Flüssigkeiten und Schütt- gütern Messprinzip Phasenselektive Admittanzauswertung (PSA) Messbereich Ʋ Bereich 1 0 … 120 pF Ʋ Bereich 2 0 … 600 pF VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 31 Ʋ mit Abschirmrohradapter (PN1) 0 … +1 bar/0 … 100 kPa (0 … 14.5 psig) Prozesstemperatur (Gewinde- bzw. Flanschtemperatur) Ʋ VEGACAL 65 aus 316L mit Seil PTFE- -50 … +150 °C (-58 … +302 °F) teilisoliert ø 6 mm (0.236 in) Ʋ...
- Seite 32 M20 x 1,5 oder: – 1 x Verschlusskappe ½ NPT, 1 x Blindstopfen ½ NPT Spannungsversorgung Betriebsspannung 12 … 36 V DC Je nach Ausführung M12 x 1, nach ISO 4400, Harting, 7/8" FF. VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 33 Einkammer IP66/IP68 (0,2 bar) Type 6P IP68 (1 bar) Type 6P Zweikammer IP66/IP67 Type 4X IP66/IP68 (0,2 bar) Type 6P IP68 (1 bar) Type 6P Galvanische Trennung zwischen Elektronik und metallischen Geräteteilen VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 34: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. Maße Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar. - Seite 35 Gehäuse in Schutzart IP66/IP68, 1 bar ~ 150 mm ~ 103 mm (5.91") (4.06") ø 77 mm ø 84 mm (3.03") (3.31") M20x1,5 M20x1,5 M20x1,5 Abb. 19: Gehäuseausführungen in Schutzart IP66/IP68, 1 bar Edelstahl-Einkammer Aluminium-Einkammer VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 36 9 Anhang G 1½ ø 6 mm (0.24") ø 30 mm (1.18") Abb. 20: VEGACAL 65, Seilausführung mit ø 6 mm (0.236 in), Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 37 9 Anhang G 1½ ø 8 mm (0.32") ø 30 mm (1.18") Abb. 21: VEGACAL 65, Seilausführung mit ø 8 mm (0.315 in), Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 38 PTFE-isoliertes Seil (ø 8 mm) mit Presshülse / -50 … +200 °C SW46 G1 ½A ø 9mm (0.35") ø 12mm (0.47") Abb. 22: VEGACAL 65, PTFE-isoliertes Seil (ø 8 mm) mit Presshülse / -50 … +200 °C = Sensorlänge, siehe Kapitel "Technische Daten" VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 39 ø 40 mm (1.58") Abb. 23: Temperaturzwischenstück ø 16 mm (0.63") ø 27 mm (1.06") Abb. 24: VEGACAL 65, Abschirmrohr z. B. gegen starke Kondensatbildung Länge des Abschirmrohres, siehe Kapitel "Technische Daten" VEGACAL 65 • Zum Anschluss an ein Steuergerät...
-
Seite 40: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 41 Notizen VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 42 Notizen VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 43 Notizen VEGACAL 65 • Zum Anschluss an ein Steuergerät...
- Seite 44 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
