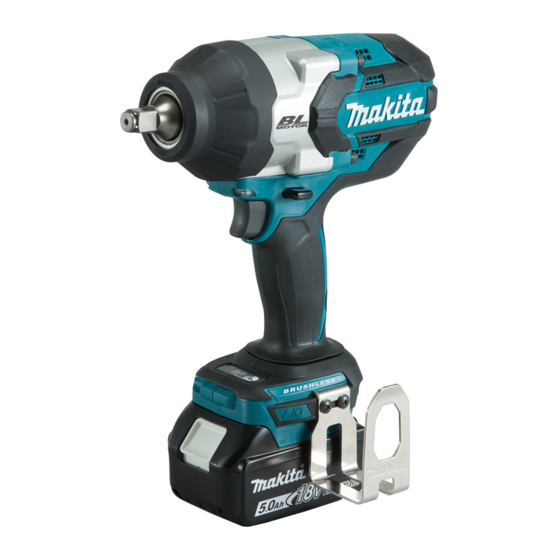

Makita DTW1001 Betriebsanleitung
Vorschau anzeigen
Andere Handbücher für DTW1001:
- Betriebsanleitung (112 Seiten) ,
- Betriebsanleitung (96 Seiten) ,
- Betriebsanleitung (88 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Cordless Impact Wrench
Akumulatorowy klucz
PL
udarowy
Akkumulátoros csavarkulcs
HU
Akumulátorový razový
SK
uťahovač
Akumulátorový rázový
CS
utahovák
Бездротовий ударний
UK
гайковерт
Maşină de înşurubat cu
RO
impact cu acumulator
Akku-Schlagschrauber
DE
DTW1001
DTW1002
DTW800
DTW1001XV
DTW1002XV
DTW800XV
INSTRUCTION MANUAL
INSTRUKCJA OBSŁUGI
HASZNÁLATI KÉZIKÖNYV
NÁVOD NA OBSLUHU
NÁVOD K OBSLUZE
ІНСТРУКЦІЯ З
ЕКСПЛУАТАЦІЇ
MANUAL DE INSTRUCŢIUNI
BETRIEBSANLEITUNG
4
13
22
31
40
49
58
67
Inhaltsverzeichnis
Verwandte Anleitungen für Makita DTW1001
Inhaltszusammenfassung für Makita DTW1001
- Seite 1 Akkumulátoros csavarkulcs HASZNÁLATI KÉZIKÖNYV Akumulátorový razový NÁVOD NA OBSLUHU uťahovač Akumulátorový rázový NÁVOD K OBSLUZE utahovák Бездротовий ударний ІНСТРУКЦІЯ З гайковерт ЕКСПЛУАТАЦІЇ Maşină de înşurubat cu MANUAL DE INSTRUCŢIUNI impact cu acumulator Akku-Schlagschrauber BETRIEBSANLEITUNG DTW1001 DTW1002 DTW800 DTW1001XV DTW1002XV DTW800XV...
- Seite 2 Fig.1 Fig.5 Fig.6 Fig.2 Fig.3 Fig.7 Fig.4 Fig.8...
- Seite 3 Fig.9 Fig.13 Fig.10 Fig.14 Fig.15 Fig.11 Fig.12...
-
Seite 67: Technische Daten
DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: DTW1001 / DTW1001XV DTW1002 / DTW1002XV DTW800 / DTW800XV Anzugskapazitäten Standardschraube M12 - M30 M12 - M24 HV-Schraube M10 - M24 M10 - M22 Antriebsvierkant 19 mm 12,7 mm – Antriebsschaft – 11,1 mm Sechskant... -
Seite 68: Eg-Konformitätserklärung
Schwingungen Allgemeine Sicherheitswarnungen für Elektrowerkzeuge Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841: WARNUNG: Lesen Sie alle mit die- Modell DTW1001 sem Elektrowerkzeug gelieferten Arbeitsmodus: Schlagschrauben von Befestigungsteilen Sicherheitswarnungen, Anweisungen, der maximalen Kapazität des Werkzeugs Abbildungen und technischen Daten durch. Eine Schwingungsemission (a ): 15,5 m/s Missachtung der unten aufgeführten Anweisungen Messunsicherheit (K): 2,0 m/s kann zu einem elektrischen Schlag, Brand und/oder Modell DTW1002 schweren Verletzungen führen. -
Seite 69: Wichtige Sicherheitsanweisungen Für Akku
Verletzungen verursachen. Akkus. Wichtige Sicherheitsanweisungen 12. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen für Akku der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Lesen Sie vor der Benutzung des Akkus alle Explosion oder Auslaufen von Elektrolyt führen. -
Seite 70: Anzeigen Der Akku-Restkapazität
Anzeigen der Akku-Restkapazität FUNKTIONSBESCHREIBUNG Nur für Akkus mit Anzeige VORSICHT: ► Abb.3: 1. Anzeigelampen 2. Prüftaste Vergewissern Sie sich vor der Durchführung von Einstellungen oder Drücken Sie die Prüftaste am Akku, um die Akku- Funktionsprüfungen des Werkzeugs stets, dass das Restkapazität anzuzeigen. Die Anzeigelampen leuchten Werkzeug ausgeschaltet und der Akku abgenommen ist. wenige Sekunden lang auf. Anbringen und Abnehmen des Akkus Anzeigelampen Restkapazität... -
Seite 71: Funktion Des Drehrichtungsumschalters
Die Schlagkraft kann in drei Stufen verstellt werden: stark, mittel und schwach. Dies ermöglicht für die jeweilige Arbeit geeignetes Anziehen. Bei jedem Drücken der Taste ändert sich die Schlagzahl in drei Stufen. Die Schlagkraft kann für etwa eine Minute nach dem Loslassen des Ein-Aus-Schalters geändert werden. Spezifikationen der jeweiligen Schlagkraftstufe Auf dem Tastenfeld angezeigte Maximale Schlagzahl Anwendung Schlagkraftstufe DTW1001 / DTW1002 / DTW800 / DTW1001XV DTW1002XV DTW800XV Stark 2.200 min Anziehen, wenn Kraft und Schnelligkeit erwünscht sind. -
Seite 72: Wahl Des Korrekten Schlagsteckschlüsseleinsatzes
Zum Demontieren des Schlagsteckschlüsseleinsatzes Anbringen und Abnehmen des ist das Montageverfahren umgekehrt anzuwenden. Schlagsteckschlüsseleinsatzes Montage und Demontage von Bohrereinsatz/ Nur für Modell DTW1001 / DTW1002 / DTW1001XV / Steckschlüsseladapter DTW1002XV (Sonderzubehör) VORSICHT: Vergewissern Sie sich vor der Nur für Modell DTW800 / DTW800XV Anbringung des Schlagsteckschlüsseleinsatzes,... -
Seite 73: Montieren Des Aufhängers
Modell DTW1001 / DTW1001XV HINWEIS: Wird der Bohrereinsatz nicht tief genug in die Werkzeugaufnahme eingeführt, kehrt die Korrektes Anzugsmoment für Standardschraube Werkzeugaufnahme nicht zur Ausgangsstellung zurück, so dass der Bohrereinsatz nicht einge- spannt wird. Versuchen Sie in diesem Fall, den N•m Bohrereinsatz gemäß den obigen Anweisungen neu (kgf•cm) einzuführen. HINWEIS: Vergewissern Sie sich nach dem Einführen (8160) M30(1-1/4″) des Bohrereinsatzes, dass er einwandfrei gesichert ist. - Seite 74 Modell DTW1002 / DTW1002XV Modell DTW800 / DTW800XV Korrektes Anzugsmoment für Standardschraube Korrektes Anzugsmoment für Standardschraube N•m N•m (kgf•cm) (kgf•cm) (8160) M30(1-1/4″) M24(1″) (4080) M30(1-1/4″) M24(1″) (6120) M20(3/4″) M24(1″) M20(3/4″) (4080) (2040) M24(1″) (2040) 1. Anzugszeit (Sekunden) 2. Anzugsmoment 1. Anzugszeit (Sekunden) 2. Anzugsmoment Korrektes Anzugsmoment für HV-Schraube Korrektes Anzugsmoment für HV-Schraube N•m N•m...
-
Seite 75: Wartung
