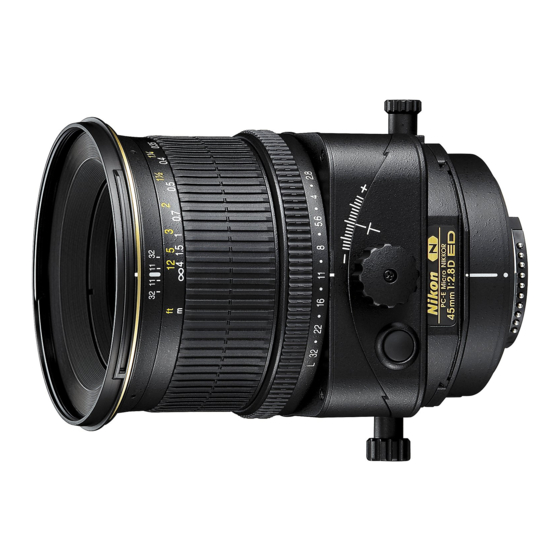

Nikon PC-E Micro NIKKOR 45mm f/2.8D ED Benutzerhandbuch
Nano crystal coat
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
PC-E Micro NIKKOR
45mm f/2.8D ED
Nano Crystal Coat
使用説明書
User's Manual
Benutzerhandbuch
Manuel de l'utilisateur (P. 54–71)
Manual del Usuario
Anvädarhandbok
Руководство пользователя (CTP. 108–125)
Gebruikshandleiding
Manuale d'uso
(P. 2–17)
(PP. 18–35)
(S. 36–53)
(PP. 72–89)
(S. 90–107)
(P. 126–143)
(PP. 144–161)
(P. 162–179)
(P. 180–197)
(P. 198–216)
J p
En
De
Fr
Es
Se
Ru
Nl
It
Ck
Ch
Kr
Inhaltsverzeichnis
Verwandte Anleitungen für Nikon PC-E Micro NIKKOR 45mm f/2.8D ED
Inhaltszusammenfassung für Nikon PC-E Micro NIKKOR 45mm f/2.8D ED
- Seite 1 PC-E Micro NIKKOR 45mm f/2.8D ED Nano Crystal Coat (P. 2–17) 使用説明書 User’s Manual (PP. 18–35) Benutzerhandbuch (S. 36–53) Manuel de l’utilisateur (P. 54–71) Manual del Usuario (PP. 72–89) Anvädarhandbok (S. 90–107) Руководство пользователя (CTP. 108–125) Gebruikshandleiding (P. 126–143) Manuale d’uso (PP.
-
Seite 36: Nehmen Sie Das Objektiv Nicht Auseinander
Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Akkus/Batterien, und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Schalten Sie die Kamera bei einer Fehlfunktion sofort aus Entnehmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera... - Seite 37 Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des Nikon PC-E Micro NIKKOR 45mm f/2,8D ED erwiesen haben. 1. Nomenklatur 1 Gegenlichtblende 8 Entfernungseinstellring & CPU-Kontakte 2 Montagemarkierung 9 Blendenring * Abblendtaste 0 Blendenskala ( Dezentrierknopf...
-
Seite 38: Wichtige Ausstattungsmerkmale
Beispiel die Ausschaltung perspektivischer Verzerrung und die Scharfabbildung diagonal durchs Bild laufender Strukturen. • Das Objektiv ist mit einer automatischen Blendensteuerung ausgestattet. Wird es an einem Kameramodell Nikon D3 oder D300 angebracht, können Sie sämtliche Belichtungssteuerungen ohne Betätigung der Abblenddtaste verwenden. - Seite 39 — — — — — — F-601, F-501, Pronea S, Nikon MF Kameras (außer F-601M) : Möglich —: Nicht möglich *1 Bei verschobenem und/oder verschwenktem Objektiv ist die Belichtung nicht korrekt. *2 P schließt die Automatik (AUTO) und Motivprogramme mit ein.
-
Seite 40: Abblendtaste (Abblendung Auf Tastendruck)
*5 Blendenlamellen öffnen und schließen automatisch nach jedem Drücken des Auslösers, und die Belichtung ist bei kontinuierlichem Aufnehmen falsch. *6 Werden Objektiv oder Kamera abgeschaltet (mittels der Abschaltfunktion für die Automessung) während die Objektivblende abgeblendet wird, bleibt diese in der Abblendeinstellung stehen. Wird die Kamera erneut eingeschaltet oder der Auslöser leicht gedrückt, öffnen sich die Blendenlamellen einmal und schließen sich dann. -
Seite 41: Ansetzen Des Objektivs
Vignettierung oder leichte Farbveränderung auftreten. (Unter Vignettierung versteht man die Abdunkelung der Bildecken.) • Wird das Objektiv mit Nikon Digital-SLR-Kameras (Nikon DX-Format), wie etwa der Modelle der D2-Serie sowie Modell D300 verwendet, beträgt der Bildwinkel 34°50’ und der Brennweitenbereich entspricht 67,5 mm bei einer Kleinbildformatkamera. -
Seite 42: Verwenden Der Bayonett-Gegenlichtblende Hb
Sucher der Kameraangezeigte Blende von der am Blendenring vorgewählten abweichen. In diesem Fall handelt essich bei der angezeigten um die wirksame Blende. Bei Verwendung der Kamera Nikon D3 oder D300 Stellen Sie die Dezentrier- und Schwenkbewegungen durch Drehen der betreffenden Knöpfe auf Null. (Abb. 2) Stellen Sie den Belichtungsmodus der Kamera ein. - Seite 43 Bei Verwendung anderer Nikon-Kameras Stellen Sie die Dezentrier- und Schwenkbewegungen durch Drehen der betreffenden Knöpfe auf Null. (Abb. 2) Stellen Sie den Belichtungsmodus der Kamera auf »M« ein. Drücken Sie die Abblendtaste, um die Blende zu öffnen, stellen Sie den Blendenring auf »2,8« (maximale Öffnung), und legen Sie die für eine korrekte Belichtung erforderliche Verschlusszeit fest.
-
Seite 44: Funktion Zum Dezentrieren
7. Funktion zum Dezentrieren bzw. Schwenken Achtung • Für korrektes Fotografieren empfiehlt sich die Verwendung eines Stativs. • Werden die Knöpfe zu stark gedreht, kann es zu einer Beschädigung kommen. • Bei Verwendung der Funktion zum Dezentrieren bzw. Schwenken kann eine leichte Vignettierung auftreten. (Unter Vignettierung versteht man die Abdunkelung der Bildecken.) Um dies zu vermeiden, schließen Sie die Blende (Auswahl einer größeren f-Nummer), oder korrigieren Sie die Belichtung vor der Aufnahme. - Seite 45 Durch Drehen des Schwenkungsknopfes wird das Objektiv nach oben und unten (bzw. bei Drehung des Objektivs nach rechts oder links) geschwenkt, und zwar um ±8,5° zur Kamera. Hierdurch wird die Scharfabbildung von Objektebenen möglich, die sich nicht parallel zur Filmebene befinden oder von kleinen Bereichen des Objekts, die parallel zur Bildebene liegen.
-
Seite 46: Scharfeinstellung
Drücken Sie die Abblendtaste vor dem Fotografieren erneut, um die Öffnung abzublenden. • Wenn Sie die Kamera Nikon D3 oder D300 verwenden, können Sie eine Aufnahme machen, ohne die Abblendtaste zu betätigen. (Durch Betätigen des Auslösers kann die Blende automatisch auf eine gewünschte Öffnung eingestellt werden, ohne die Abblendtaste zu drücken.) Andernfalls können Sie auch die Abblendtaste verwenden. -
Seite 47: Voreinstellung Des Abbildungsmaßstabs
9. Schärfentiefe Schärfentiefeskala Entfernungsindex • Die ungefähre Schärfentiefe kann über die Schärfentiefeskala ermittelt werden. • Bei Verwendung der Abblendtaste des Objektivs oder der Taste für die Schärfentiefe-Vorschau der Kamera (Kamera D3 oder D300), kann die Schärfentiefe im Sucher verfolgt werden. •... -
Seite 48: Empfohlene Einstellscheiben
F65-Serie 3,0 m oder länger F75-Serie 1,0 m oder länger 13. Empfohlene Einstellscheiben Es sind verschiedene austauschbare Einstellscheiben für Nikon- Spiegelreflexkameras für jede erdenkliche Aufnahmesituation erhältlich. Für die Verwendung mit diesem Objektiv empfehlen wir die folgenden: Screen EC-B A B C... - Seite 49 : Hervorragende Scharfeinstellung : Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht bzw. es treten Moiré-Muster im Sucherbild auf. Die Aufnahme bleibt hiervon aber unberührt. − : Nicht möglich. ( ): Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (nur mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie durch Wahl von »Andere«...
-
Seite 50: Im Lieferumfang Enthaltenes Zubehör
14. Pflege des Objektivs • Bei Nichtbenutzung sollten die Verstellbewegungen des Objektivs stets auf Null zurückgestellt. Das Objektiv besitzt viele bewegliche Teile, in die leicht Staub, Schmutz und Wasser eindringen können. • Reinigen Sie Glasflächen mit einem Blasepinsel. Staub und hartnäckige Verunreinigungen sollten mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier entfernt werden, das mit etwas Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit... -
Seite 51: Technische Daten
17. Technische Daten Objektivtyp: NIKKOR mit D-Charakteristik eingebauter CPU und Nikon-Bajonett Brennweite: 45 mm Maximale f/2,8 Blendenöffnung: Optischer Aufbau: 9 Elemente in 8 Linsengruppen (1 ED-Glas und 1 Linse element mit Nanokristallvergütung) Bildwinkel: 51° mit Nikon-Film-Spiegelreflexkameras im 35-mm-Format (135) und Digital- Spiegelreflexkameras im Nikon-FX-Format 34°50’... - Seite 52 Ansetzen des Objektivs an der Kamera oder den Objektivbetrieb auswirken. Für weitere Fragen wenden Sie sich bitte an einen autorisierten Nikon-Händler.) Maximale Dezentrierung: ±11,5 mm Maximale Verschwenkung: ±8,5° Objektivdrehung: 90° rechts und links (Raststellungen in Abständen von 30°)
- Seite 217 作 例 Sample images Beispielaufnahmen Exemples d’images Imágenes de muestra Provbilder Voorbeeldafbeeldingen Образцы изображений Immagini esemplificative 影像示例 範例影像 샘플 이미지...
- Seite 219 被写体の歪みを修正する シフト無し （A） レンズからビルの上部と下部までの距離が異なるので、 ● 被写体が歪んで写ります。 シフト有り（B）カメラとビルを平行にして、上にシフトさせます。 ● Correct perspective distortion of subject • Without shifting (Photo A): When the lens-to-subject distance from the top and bottom of the subject differs, the subject appears with distorted perspective in the frame. •...
- Seite 223 撮影者やカメラの写り込みを防ぐ シフト無し（C）鏡などを正面から撮影すると、撮影者やカメラが写り ● 込みます。 シフト有り（D）写り込まない位置に移動し、左にシフトさせます。 ● Excluding unwanted reflections • Without shifting (Photo C): When shooting a reflective surface such as a mirror, the photographer or the camera may be reflected in the frame. • With shifting (Photo D): To avoid such reflection, place the camera in a position where such reflection does not occur, then shift the lens left.
- Seite 227 被写体の前にある不要物を避ける シフト無し（E）撮影したい構図内に不要物がある場合があります。 ● シフト有り（F）不要物が入らない位置に平行移動し、左にシフトさせ ● ます。 Excluding unwanted objects in the frame • Without shifting (Photo E): Sometimes unwanted objects appear in front of the main subject in a desired position for a specific composition. • With shifting (Photo F): To exclude such objects from disrupting the scene, move the camera horizontally at a position where the unwanted object will not be in the frame, then shift the lens left.
- Seite 231 手前から奥までピントを合わせる ティルト無し（G）カメラと平行でない被写体は、手前から奥までピン ● トが合いません。 ティルト有り（H）右にティルトさせると、手前から奥までピントが合 ● います。 Achieve focus on the entire subject plane when it is not parallel to the camera • Without tilting (Photo G): When the subject plane is not parallel to the camera, focus cannot be achieved throughout the entire subject plane.
- Seite 235 被写体の一部分にピントを合わせる ティルト無し（ I ）手前の花全体にピントが合っています。 ● ティルト有り（J）右にティルトさせると、 一部分にピントが合います。 ● Achieve focus on a specific part of the subject • Without tilting (Photo I): Focus is achieved on all parts of the flowers in front. • With tilting (Photo J): Tilt the lens right to focus on only a specific part of the subject.
- Seite 238 ■ シフトとティルトの併用（P.11） ■ Shifting/Tilting (P. 26) ■ Dezentrieren /Schwenken (S. 44) ■ Décentrement/inclinaison (P. 62) ■ Desplazamiento/inclinación (p. 80) ■ Skiftning/tiltning (S. 98) ■ Сдвиг/наклон (стр. 116) ■ Tiltshift (P. 134) ■ Orientamento/inclinazione (P. 152) ■ 移轴 / 倾斜 (P. 170) ■...
- Seite 240 ノーマル（K）被写体が歪み、一部分にしかピントが合いません。 ● シフトのみ（L） ● ティルトのみ（M） ● シフトとティルト有り（N）併用によって、形が整い、全面にピントが ● 合います。 • Without shifting and tilting (Photo K): Without using shift and tilt, the subject appears distorted, and only a small area of the subject is in focus. • With shifting (Photo L) •...
- Seite 252 ニコンサービス機関にて新しい使用説明書をお求めください （有料） 。 No reproduction in any form of this manual, in whole or in part (except for brief quotation in critical articles or reviews), may be made without written authorization from NIKON CORPORATION. NIKON CORPORATION FUJI BLDG., 2-3, MARUNOUCHI 3-CHOME, CHIYODA-KU, TOKYO 100-8331, JAPAN Printed in Japan TT8E01 ( C2 ) 7MAA52C2-01 ▲...
