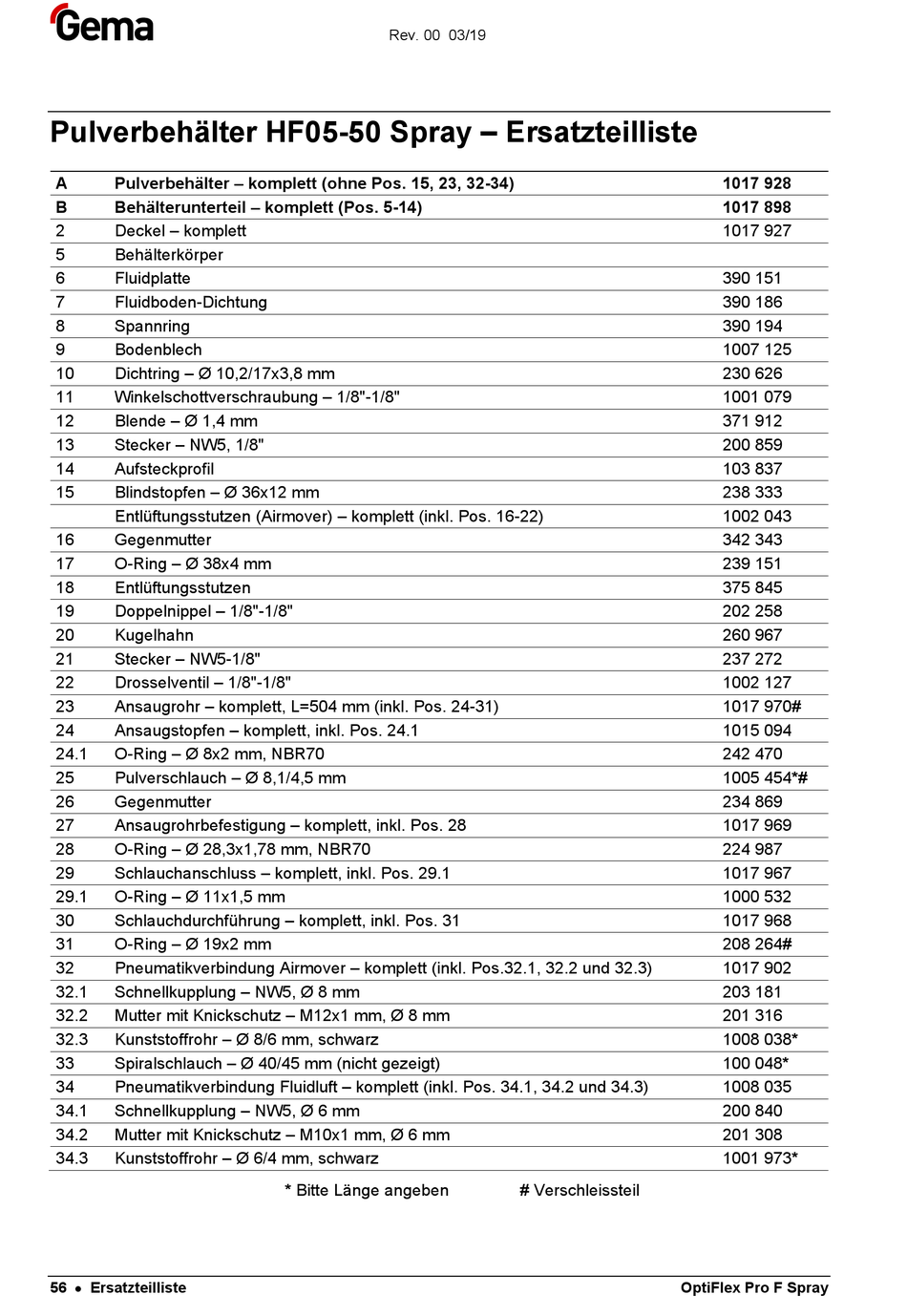

Pulverbehälter HF05-50 Spray – Ersatzteilliste
A Pulverbehälter – komplett (ohne Pos. 15, 23, 32-34)
B Behälterunterteil – komplett (Pos. 5-14)
2 Deckel – komplett
5 Behälterkörper
6 Fluidplatte
7 Fluidboden-Dichtung
8 Spannring
9 Bodenblech
10 Dichtring – Ø 10,2/17x3,8 mm
11 Winkelschottverschraubung – 1/8"-1/8"
12 Blende – Ø 1,4 mm
13 Stecker – NW5, 1/8"
14 Aufsteckprofil
15 Blindstopfen – Ø 36x12 mm
Entlüftungsstutzen (Airmover) – komplett (inkl. Pos. 16-22)
16 Gegenmutter
17 O-Ring – Ø 38x4 mm
18 Entlüftungsstutzen
19 Doppelnippel – 1/8"-1/8"
20 Kugelhahn
21 Stecker – NW5-1/8"
22 Drosselventil – 1/8"-1/8"
23 Ansaugrohr – komplett, L=504 mm (inkl. Pos. 24-31)
24 Ansaugstopfen – komplett, inkl. Pos. 24.1
24.1 O-Ring – Ø 8x2 mm, NBR70
25 Pulverschlauch – Ø 8,1/4,5 mm
26 Gegenmutter
27 Ansaugrohrbefestigung – komplett, inkl. Pos. 28
28 O-Ring – Ø 28,3x1,78 mm, NBR70
29 Schlauchanschluss – komplett, inkl. Pos. 29.1
29.1 O-Ring – Ø 11x1,5 mm
30 Schlauchdurchführung – komplett, inkl. Pos. 31
31 O-Ring – Ø 19x2 mm
32 Pneumatikverbindung Airmover – komplett (inkl. Pos.32.1, 32.2 und 32.3)
32.1 Schnellkupplung – NW5, Ø 8 mm
32.2 Mutter mit Knickschutz – M12x1 mm, Ø 8 mm
32.3 Kunststoffrohr – Ø 8/6 mm, schwarz
33 Spiralschlauch – Ø 40/45 mm (nicht gezeigt)
34 Pneumatikverbindung Fluidluft – komplett (inkl. Pos. 34.1, 34.2 und 34.3)
34.1 Schnellkupplung – NW5, Ø 6 mm
34.2 Mutter mit Knickschutz – M10x1 mm, Ø 6 mm
34.3 Kunststoffrohr – Ø 6/4 mm, schwarz
56  Ersatzteilliste
Rev. 00 03/19
* Bitte Länge angeben # Verschleissteil
OptiFlex Pro F Spray
1017 928
1017 898
1017 927
390 151
390 186
390 194
1007 125
230 626
1001 079
371 912
200 859
103 837
238 333
1002 043
342 343
239 151
375 845
202 258
260 967
237 272
1002 127
1017 970#
1015 094
242 470
1005 454*#
234 869
1017 969
224 987
1017 967
1000 532
1017 968
208 264#
1017 902
203 181
201 316
1008 038*
100 048*
1008 035
200 840
201 308
1001 973*
