Anschlussanleitung
26 Montage / Anschluss
Rev. 00 03/19
Die Pistolensteuerung und die Applikationspumpe(n) werden vom
Hersteller bereits montiert geliefert. Es müssen nur wenige Kabel und
Schläuche verbunden werden.

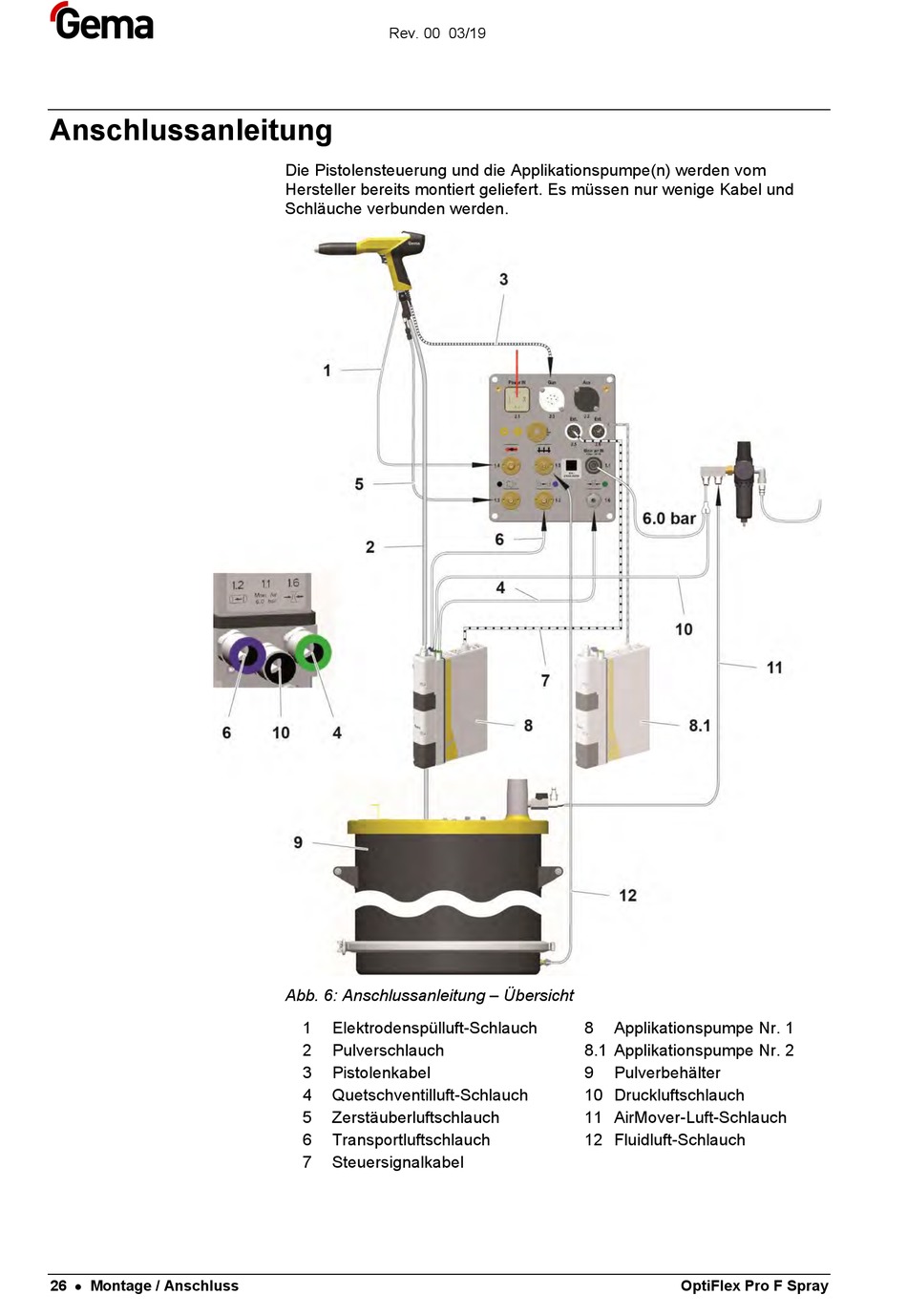

Abb. 6: Anschlussanleitung – Übersicht
1
Elektrodenspülluft-Schlauch
2
Pulverschlauch
3
Pistolenkabel
4
Quetschventilluft-Schlauch
5
Zerstäuberluftschlauch
6
Transportluftschlauch
7
Steuersignalkabel
8
Applikationspumpe Nr. 1
8.1 Applikationspumpe Nr. 2
9
Pulverbehälter
10 Druckluftschlauch
11 AirMover-Luft-Schlauch
12 Fluidluft-Schlauch
OptiFlex Pro F Spray
