Kompatible Nibe-Luft-/Wasserwärmepumpen; Symbolschlüssel - Nibe SMO 20 Installateurhandbuch

Luft-/Wasser- Mindestvolu-
wärmepum- menstrom
pe bei Enteisung
(100 % Pum-
pendrehzahl
(l/s))
HBS 05-6/ 0,19
AMS 10-6
HBS 05-12/ 0,19
AMS 10-8
HBS 05-12/ 0,29
AMS 10-12
HBS 05-16/ 0,39
AMS 10-16
HINWEIS!
Ein unterdimensioniertes System kann Geräte-
schäden sowie Betriebsstörungen verursachen.
Kompatible NIBE Luft-/
Wasserwärmepumpen
Die kompatible NIBE Luft-Wasser-Wärmepumpe muss
mit einer Steuerplatine ausgestattet sein, deren Softwa-
reversion mindestens der folgenden Liste entspricht.
Die Steuerplatinenversion wird beim Start der Wärme-
pumpe auf dem Display (sofern vorhanden) angezeigt.
Produkt
F2015
F2016
F2020
F2025
F2026
F2030
F2040
F2120
F2300
NIBE SPLIT HBS 05:
AMS 10-6 + HBS 05-6
AMS 10-8 + HBS 05-12
AMS 10-12 + HBS 05-12
AMS 10-16 + HBS 05-16
12 Kapitel 4 | Rohranschlüsse
Kleinster Kleinster
empfohlener empfohlener
Rohrdurch- Rohrdurch-
messer (DN) messer (mm)
20 22
20 22
20 22
25 28
Softwareversion
55
55
118
55
55
alle Versionen
alle Versionen
alle Versionen
55
alle Versionen

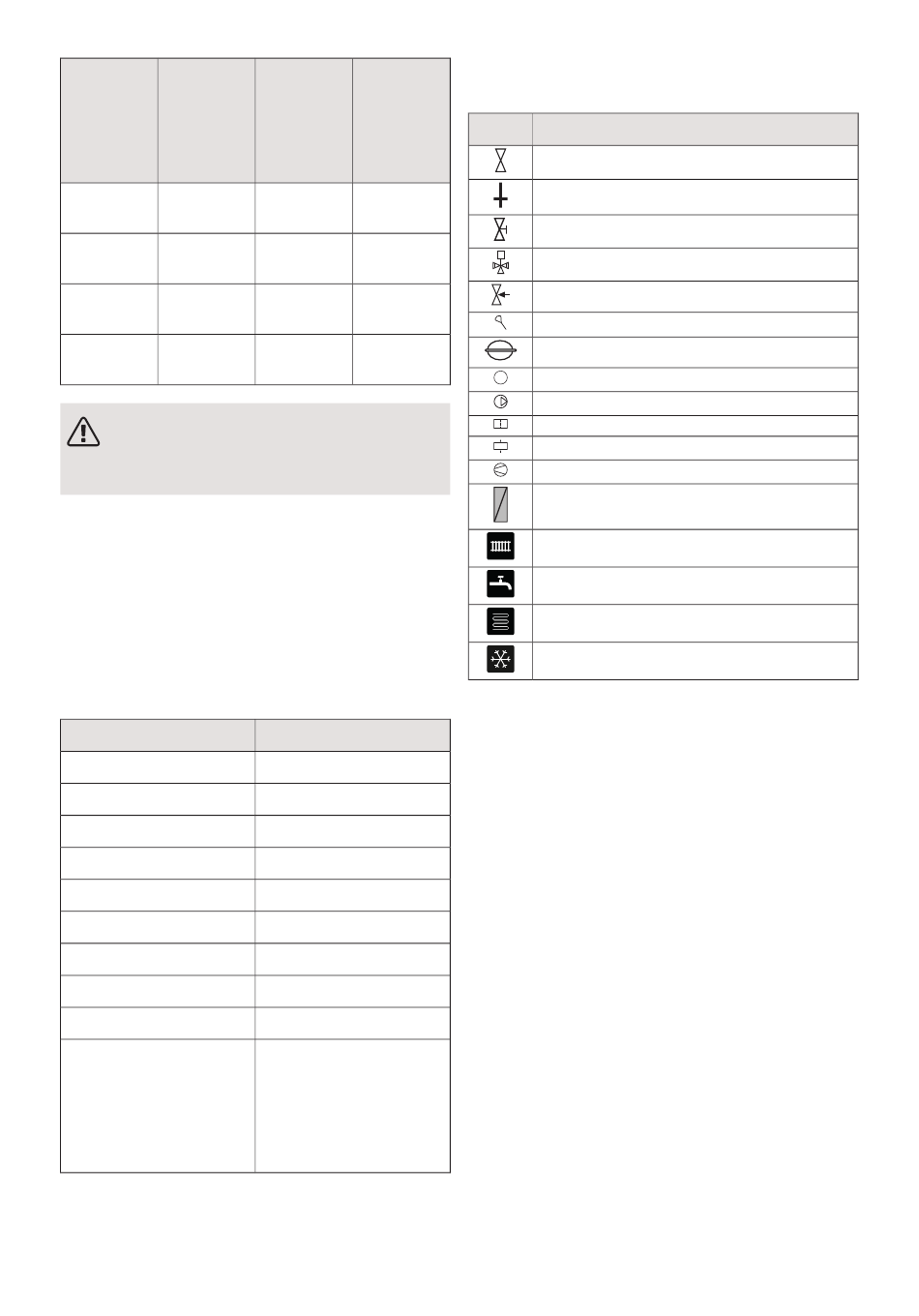

Symbolschlüssel
Symbol Bedeutung
Absperrventil
Entleerungsventil
Regulierventil
Misch-/Umschaltventil
Sicherheitsventil
Fühler
Ausdehnungsgefäß
Manometer
P
Umwälzpumpe
Schmutzfilter
Hilfsrelais
Verdichter
Wärmetauscher
Heizkörpersystem
Brauchwasser
Fußbodenheizungssystem
Kühlsystem
NIBE SMO 20
