Einbau der Schneidvorrichtung mit Nylonfaden (Option)

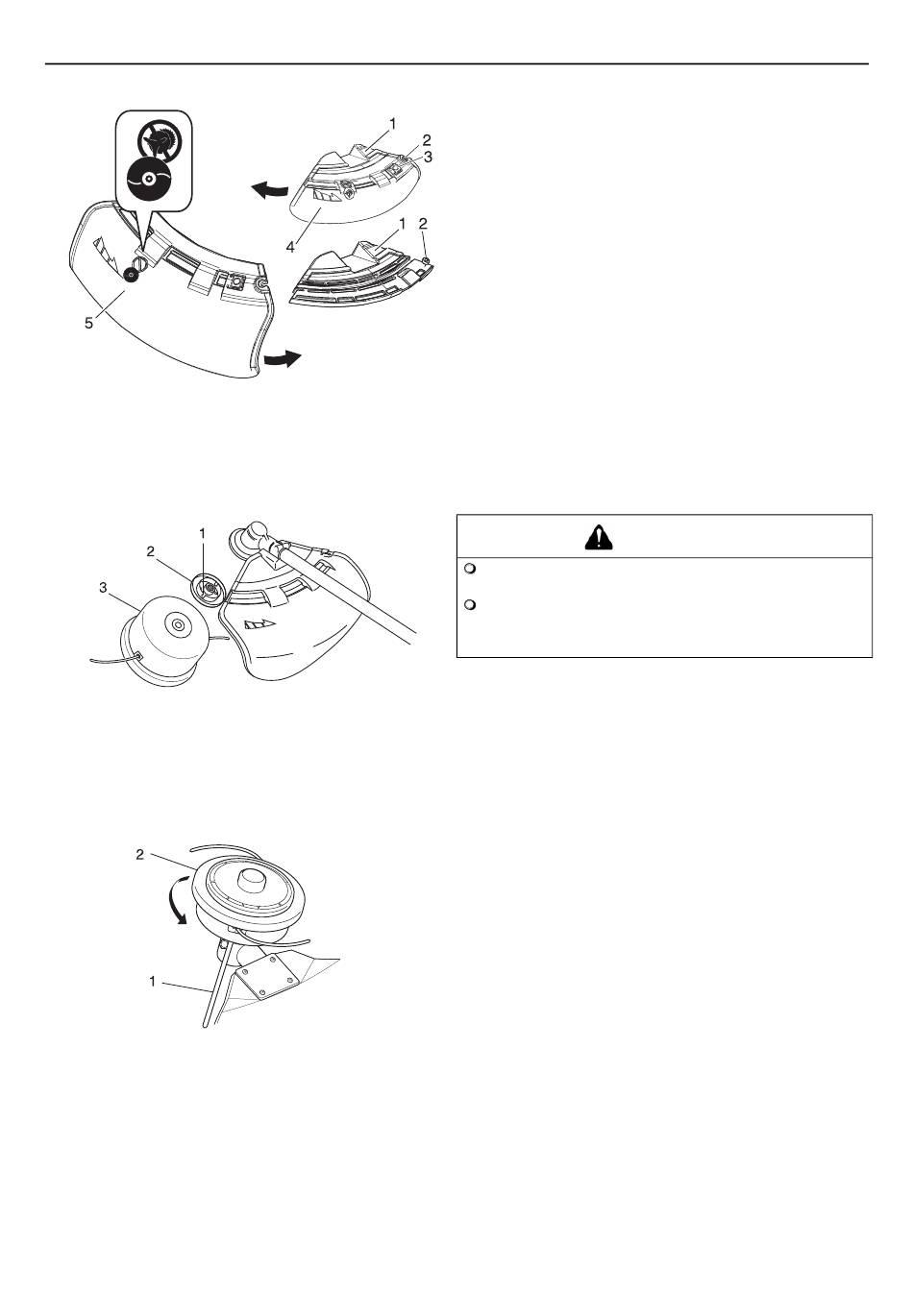

1. Schutzhalter
2. Schraube
3. Knopf
1. Arretierungsloch der
Fixierplatte
2. Obere Druckplatte
1. Arretierwerkzeug
4. Schutzschild (für
Metallmesser)
5. Schutzschild (für
Nylonfadenkopf)
3. Nylonfadenkopf
2. Nylonfadenkopf
Wechseln des Schutzschildes
Es gibt zwei unterschiedliche Schutzschilde: Der eine wird
ausschließlich zur Verwendung des Nylonfadenkopfes, der
andere ausschließlich zur Verwendung von Metallmessern
angebracht. Wenn Sie mit dem Nylonfadenkopf arbeiten,
verwenden Sie den Schutzschild für den Nylonfadenkopf
Lösen Sie die Schraube auf der rechten Seite der Halterung
komplett, damit Sie den Schutzschild schieben können. Die
Schraube selbst kann nicht von der Halterung entfernt werden.
Halten Sie den Knopf gedrückt und schieben Sie den
Schutzschild nach links, damit Sie ihn entfernen können. Setzen
Sie den anderen Schutzschild in die Nut und schieben Sie ihn so
weit wie möglich nach rechts. Ziehen Sie die Schraube fest.
Montage des Nylonfadenkopfs
Verwenden Sie nur flexible, nichtmetallische, von der
YAMABIKO CORPORATION empfohlene Nylonfäden.
Verhindern Sie mit Hilfe des Arretierwerkzeugs ein
Mitdrehen des Werkzeugaufnahmebolzen, bevor Sie
den Fadenkopf montieren.
Stecken Sie das Arretierwerkzeug in das Loch auf der rechten
Seite des Winkelgetriebes.
Rückhaltefeder nach links. Stecken Sie das Arretierwerkzeug in
das Arretierungsloch
Werkzeugaufnahmebolzen zu blockieren.
Schrauben Sie den Nylonfadenkopf (durch Drehen gegen den
Uhrzeigersinn) auf die Welle auf, und ziehen Sie ihn gut fest.
Entfernen Sie das Arretierwerkzeug.
36
VORSICHT
Drücken Sie
der Fixierplatte,
dabei die
um den
