Inbetriebnahme
!
34

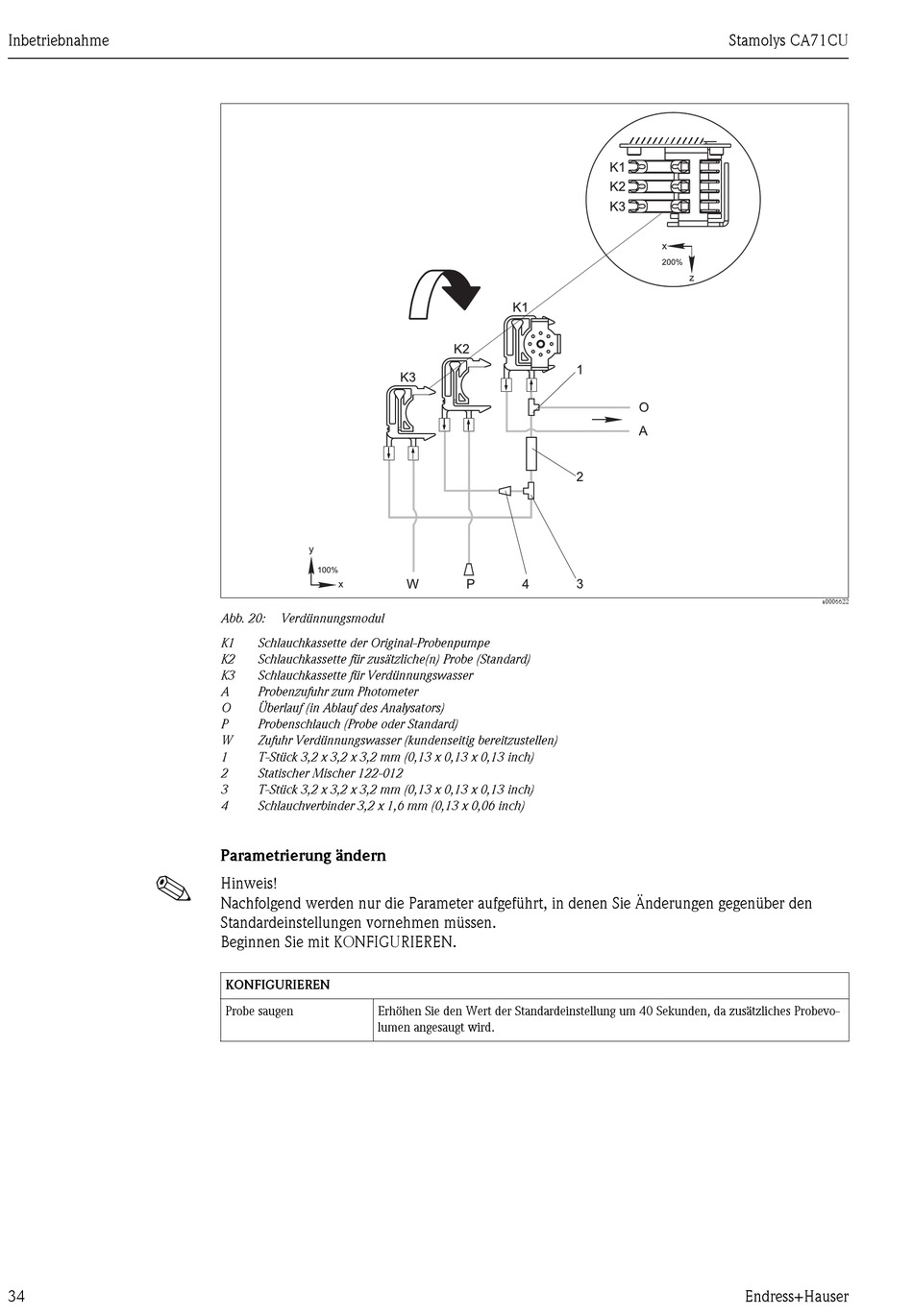

Abb. 20:
Verdünnungsmodul
K1
Schlauchkassette der Original-Probenpumpe
K2
Schlauchkassette für zusätzliche(n) Probe (Standard)
K3
Schlauchkassette für Verdünnungswasser
A
Probenzufuhr zum Photometer
O
Überlauf (in Ablauf des Analysators)
P
Probenschlauch (Probe oder Standard)
W
Zufuhr Verdünnungswasser (kundenseitig bereitzustellen)
1
T-Stück 3,2 x 3,2 x 3,2 mm (0,13 x 0,13 x 0,13 inch)
2
Statischer Mischer 122-012
3
T-Stück 3,2 x 3,2 x 3,2 mm (0,13 x 0,13 x 0,13 inch)
4
Schlauchverbinder 3,2 x 1,6 mm (0,13 x 0,06 inch)
Parametrierung ändern
Hinweis!
Nachfolgend werden nur die Parameter aufgeführt, in denen Sie Änderungen gegenüber den
Standardeinstellungen vornehmen müssen.
Beginnen Sie mit KONFIGURIEREN.
KONFIGURIEREN
Probe saugen
Erhöhen Sie den Wert der Standardeinstellung um 40 Sekunden, da zusätzliches Probevo-
lumen angesaugt wird.
Stamolys CA71CU
a0006622
Endress+Hauser
