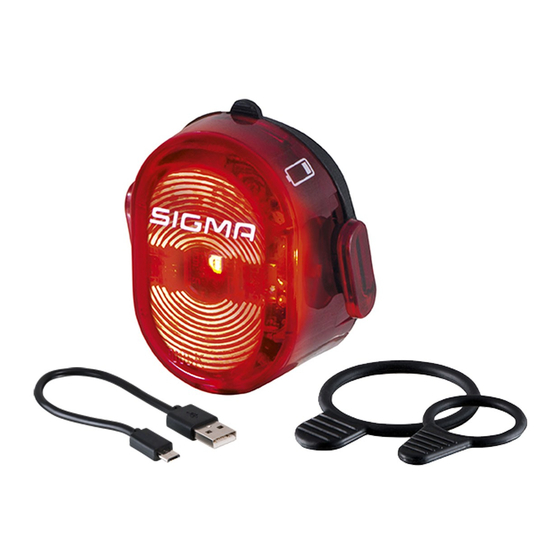

Sigma NUGGET II FLASH Handbuch

NUGGET II FLASH
MODUS /MODE
ON/OFF
1 x click = on /standard
+ 1 x click = High power
+ 1 x click = High power flashing
+ 1 x click = off
unten/bottom
MONTAGE / MOUNTING
1
Die Lichtverteilung darf nicht verdeckt sein!/
Do not cover the rear light!
BATTERIESTATUS/ Wenn die LED
leuchtet, dann
BATTERY CONTROL
umgehend aufladen!/
If light appears,
please charge!
30 % 70 %
oben/top
2
LADEVORGANG /CHARGING
Achten Sie bitte darauf, dass die Abdichtung stets korrekt verschlossen ist/
Please always keep the silicone plug closed after charging.
oben/top
AUSRICHTUNG/ALIGNMENT
Abschlussseite der Schlussleuchte senkrecht zur Fahrbahn und rechtwinklig
zur Fahrzeugmittelachse / Final side of the tail lamp perpendicular to the
roadway and at right angles to the vehicle center axis
90°
17°
90°
Nach dem Ladevorgang
erlöschen beide
Indikatoren./
5 V / 500 -
Micro
Both indicators will go
1000 mA
out after charging
Fahrzeug-
mittelachse/
Vehicle
center axis
ca. 2 h
oben/top
