Proservo NMS80
Parameter
P1 (Druck unten)
H (Position von Messumformer P1)
P1
P3 (Druck oben)
H (Position von Messumformer P3)
P3
1)
ρ (Dichte des Produktes )
P
ρ (Dichte Gasphase)
V
ρ (Temperatur Umgebungsluft)
A
g (lokale Gravität)
L (Füllstand des Produktes)
p
L (Wasserfüllstand Boden)
W
V = L - H
W P1
Δ = L - L = L - V - H
P P W P P1
1) Je nach Situation wird dieser Parameter gemessen oder ein anwenderdefinierter Wert verwendet.
Endress+Hauser
Untermenü "HTMS"
Übersicht
Das hybride Tankmesssystem (HTMS) ist eine Methode zur Berechnung der Dichte eines
im Tank befindlichen Produktes mithilfe eines (oben montierten) Füllstandsmessgerätes
und mindestens eines (am Boden montierten) Druckmessgerätes. An der Oberseite des
Tanks kann ein zusätzlicher Drucksensor installiert werden, um Informationen zum Gas-
phasendruck zu liefern und um zu einer höheren Genauigkeit der Dichteberechnung beizu-
tragen. Die Berechnungsmethode berücksichtigt auch den möglichen Wasserstand am
Boden des Tanks, um die Dichte so genau wie möglich zu berechnen.

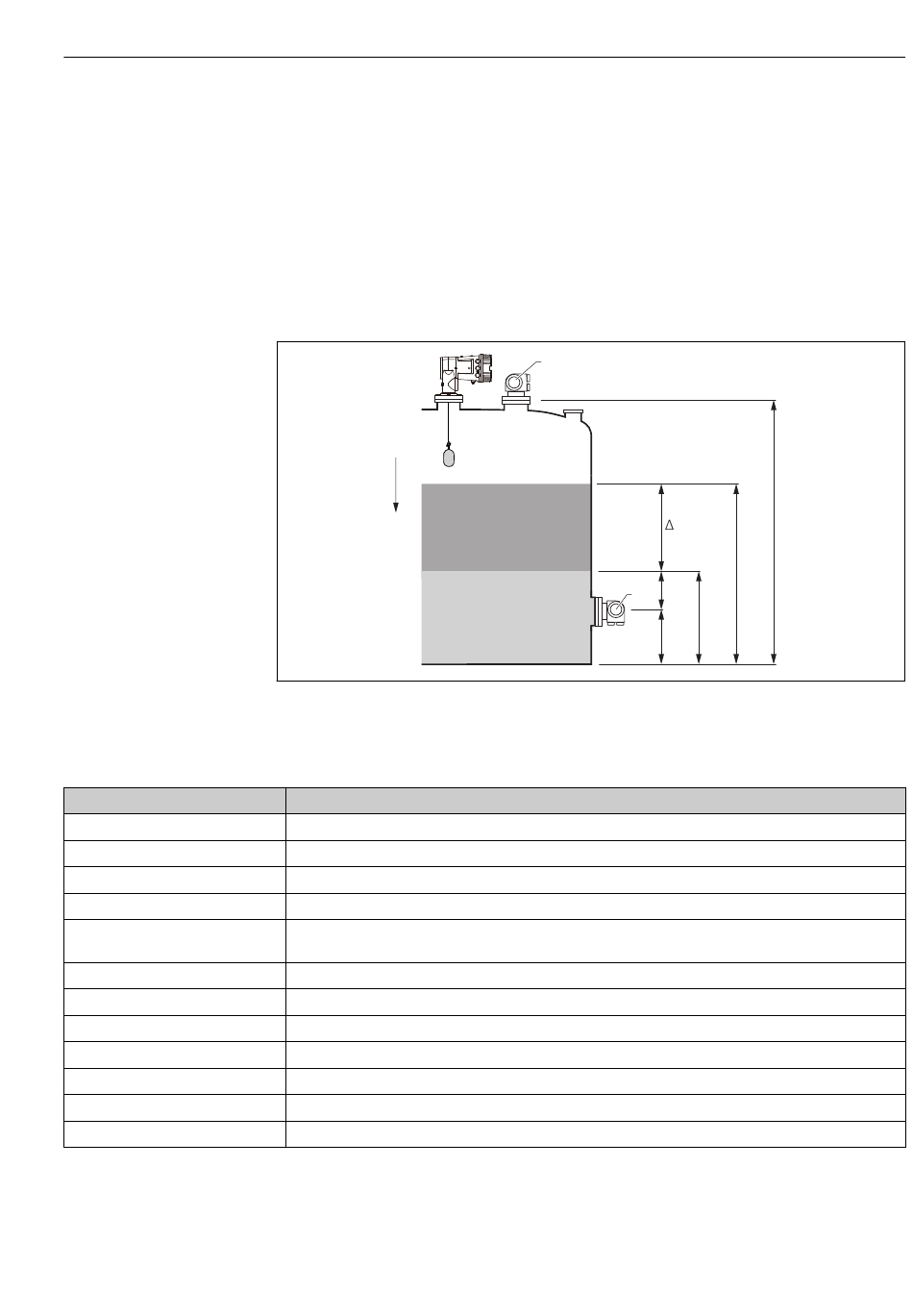

HTMS-Parameter
g
 10 HTMS-Parameter
A Produkt
B Wasser
Navigationspfad
Setup → Erweitert. Setup → Grundabgleich → Druck → P1 (unten)
Setup → Erweitert. Setup → Grundabgleich → Druck → P1 Position
Setup → Erweitert. Setup → Grundabgleich → Druck → P3 (oben)
Setup → Erweitert. Setup → Grundabgleich → Druck → P3 Position
• Messwert: Setup → Erweitert. Setup → Calculation → HTMS → Dichtewert (13753)
• Anwenderdefinierter Wert: Setup → Erweitert. Setup → Calculation → HTMS → Ob. Dichte, man. (14998)
Experte → Applikation → Grundabgleich → Dichte → Gas Dichte
Setup → Erweitert. Setup → Grundabgleich → Dichte → Luft Dichte
Experte → Applikation → Tank Berechnung → Ortsfaktor
Betrieb → Tankfüllstand (14655)
Betrieb → Wasserfüllstand (14970)
P3
ρ
A
ρ
V
A
ρ
P
B
P1
Menü "Experte"
H
P3
P
L
P
V
L
W
H
P1
A0030498
