Gira Logikmodul Produktdokumentation

Knx/eib
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
KNX/EIB
Produktdokumentation
Stand der Dokumentation:
01.09.2014

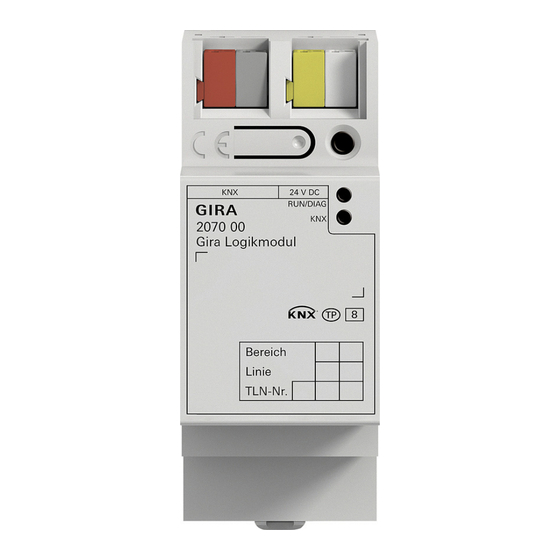

Gira Logikmodul
Bestell-Nr. 2070 00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gira Logikmodul

Inhaltszusammenfassung für Gira Logikmodul

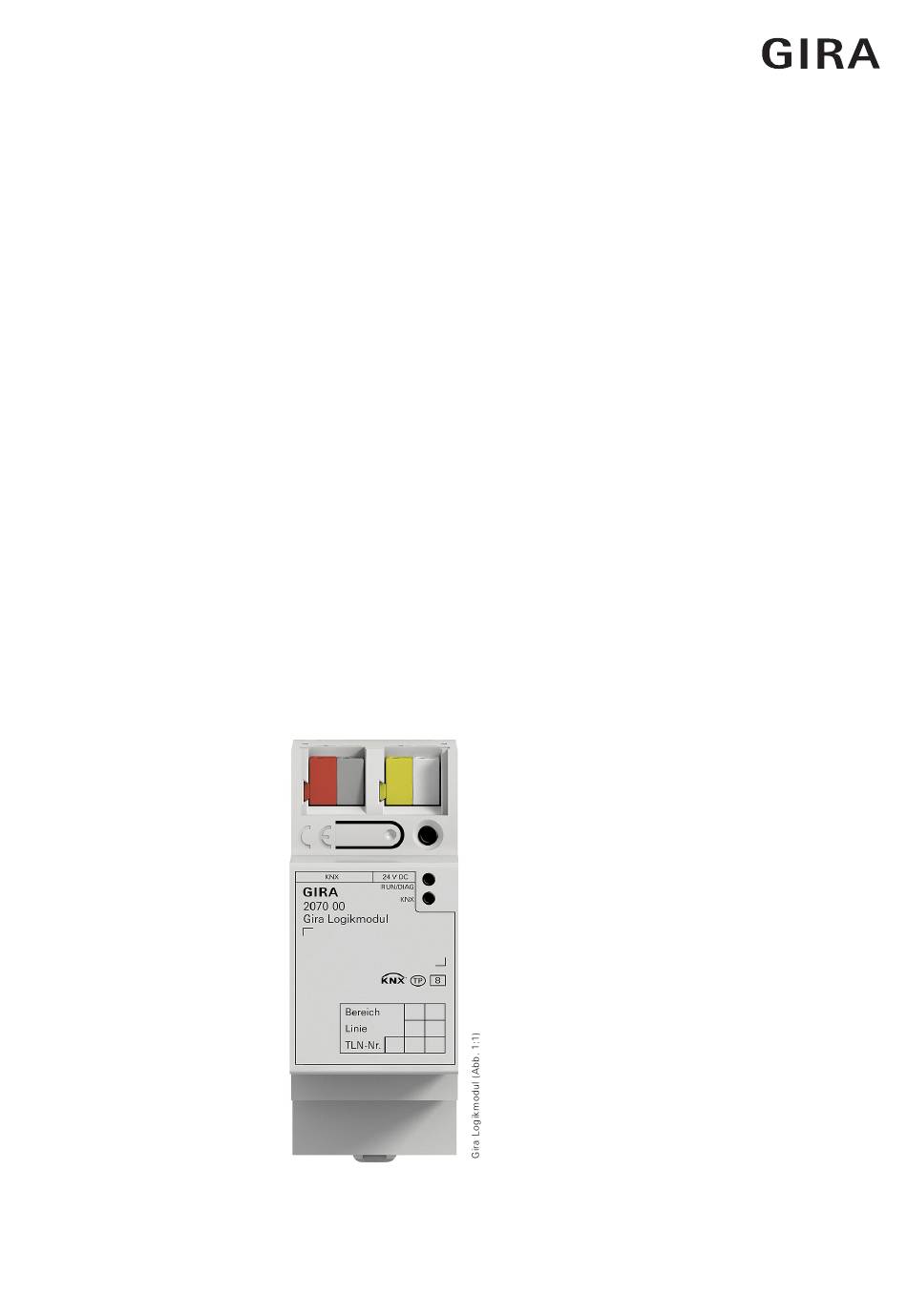

  • Seite 1 KNX/EIB Produktdokumentation Stand der Dokumentation: 01.09.2014 Gira Logikmodul Bestell-Nr. 2070 00...

  • Seite 2: Inhaltsverzeichnis

    Produktdokumentation Inhalt 1. Produktdefinition.............................3 1.1. Produktkatalog ............................3 1.2. Zubehör...............................3 1.3. Anwendungszweck..........................3 1.4. Gira Projekt Assistent..........................4 2. Montage, elektrischer Anschluss und Bedienung ..................5 2.1. Sicherheitshinweise ..........................5 2.2. Geräteaufbau ............................5 2.3. Montage und elektrischer Anschluss....................6 2.4. Gerät montieren ..........................6 2.5. Abdeckkappe aufstecken........................6 2.6.

  • Seite 3: Produktdefinition

    Bestell-Nr.: 1086 00 1.3. Anwendungszweck Mit dem Gira Logikmodul lassen sich Einfamilienhäuser und Objekte vergleichbarer Größe mit KNX Sys- tem mit einer Reihe von intelligenten Komfortfunktionen ausstatten. So lassen sich Leuchten zeitverzö- gert nacheinander einschalten, bestimmte Lichtszenen mit einem Tastsensor direkt speichern und aufru- fen, die Raumtemperatur regeln oder weitere logische Funktionen erstellen.

  • Seite 4: Gira Projekt Assistent

    Produktdefinition 1.4. Gira Projekt Assistent Projektiert wird das Gira Logikmodul mit dem Gira Projekt Assistenten. Über den intuitiv bedienbaren Gira Projekt Assistenten können die Projekte in wenigen Schritten bequem parametriert werden. Merkmale: • einfache und intuitive Bedienung per Drag&Drop • automatisches Finden des Gira Logikmoduls im IP-Netzwerk •...

  • Seite 5: Montage, Elektrischer Anschluss Und Bedienung

    Weitere Informationen entnehmen Sie bitte der dem Gerät beigefügten Bedienungsanleitung. 2.2. Geräteaufbau Das Logikmodul verfügt über 3 Status-LEDs auf der Gehäuseoberseite und über je 2 Status-LEDs an den Netzwerkanschlüssen. Außerdem ist eine Programmier-Taste vorhanden, über die das Logikmodul in den...

  • Seite 6: Montage Und Elektrischer Anschluss

    Nach der Montage des Gerätes und dem Anschluss von Buslinie, Spannungsversorgung und Ethernet kann das Gerät in Betrieb genommen werden. Firmware-Update Vor der ersten Inbetriebnahme des Logikmoduls mit Hilfe des Gira Projekt-Assistenten ein Firmware- Update durchführen. Best.-Nr. 2070 00 Seite 6 von 14...

  • Seite 7: Physikalische Adresse Programmieren

    • Die Software in das Gerät einspielen • Circa 10 Sekunden nach dem Download warten in denen das Gerät die Daten übernimmt • Die Inbetriebnahme ist abgeschlossen. Die weitere Projektierung des Logikmoduls erfolgt im Gira Pro- jekt Assistent. 2.11. Diagnosecodes Anhand der Betriebsanzeige (5) kann auf den aktuellen Gerätestatus geschlossen werden:...

  • Seite 8: Werksreset

    Adresse erhalten wird nach einer gewissen Wartezeit eine Auto-IP (Adressbereich von 169.254.1.0 bis 169.254.254.255) vergeben. Über die ETS oder den Gira Projekt Assistent lässt sich auch eine statische IP-Adresse vergeben. Hier las- sen sich „IP-Adresse“, „IP-Subnetzmaske“ und „IP-Standard Gateway“ einstellen.

  • Seite 9: Technische Daten

    Technische Daten 3. Technische Daten KNX-Medium Inbetriebnahmemodus S-Mode (ETS) Versorgung KNX DC 21…30 V SELV Stromaufnahme KNX typ. 10 mA Anschluss KNX Bus-Anschlussklemme Externe Versorgung Spannung DC 24...30 V Leistungsaufnahme 2 W (bei DC 24 V) Anschluss Anschlussklemme IP-Kommunikation Ethernet 10/100 BaseT (10/100 Mbit/s) Anschluss IP RJ45-Buchse Unterstützte Protokolle...

  • Seite 10: Objekttabelle

    Objekttabelle 4. Objekttabelle Anzahl der Kommunikationsobjekte: Anzahl der Adressen (max): 32767 Anzahl der Zuordnungen (max): 32767 Dynamische Tabellenverwaltung: nein Maximale Tabellenlänge: 65535 Funktion: Allgemein Objekt Funktion Name DP-Type Flag* Ready Device 1 bit 1.011 Status K,L,Ü Beschreibung: Objekt welches den Zustand des Gerätes wiedergibt. Wenn das Objekt den Wert „1“ hat, ist das Gerät betriebsbereit.
  • Seite 11 Objekttabelle Funktion: Zeit Parameter: Zeitmodus = Server Objekt Funktion Name DP-Type Flag* Time Device 3 Byte 10.001 Tageszeit Beschreibung: Objekt zum Senden der aktuellen Uhrzeit. Funktion: Zeit Parameter: Zeitmodus = Client Objekt Funktion Name DP-Type Flag* Time Device 3 Byte 10.001 Tageszeit K,S,A,I...
  • Seite 12 Objekttabelle Funktion:Timer Parameter: Zeige Timer = gesetzt Objekt Funktion Name DP-Type Flag* 4400 Trigger Timer 1 1 bit 1.017 Auslöser K,Ü Beschreibung: Objekt zum Auslösen des Timers. Funktion: Timer Parameter: Zeige Timer = gesetzt Objekt Funktion Name DP-Type Flag* 4409 Trigger Timer 10 1 bit...

  • Seite 13: Parameter

    Parameter 5. Parameter Beschreibung Werte Kommentar Allgemein Zeige Neustart Checkbox Ist dieser Parameter aktiviert, dann lässt sich über ein (inaktiv) Kommunikationsobjekt das Gerät neu starten. Zeitmodus Keiner Wenn "Server" aktiv ist, lassen sich Datum und Uhrzeit des Gerätes abfragen. Server Wenn "Client"...

  • Seite 14: Anhang

    Anhang 6. Anhang Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de Best.-Nr. 2070 00 Seite 14 von 14...
