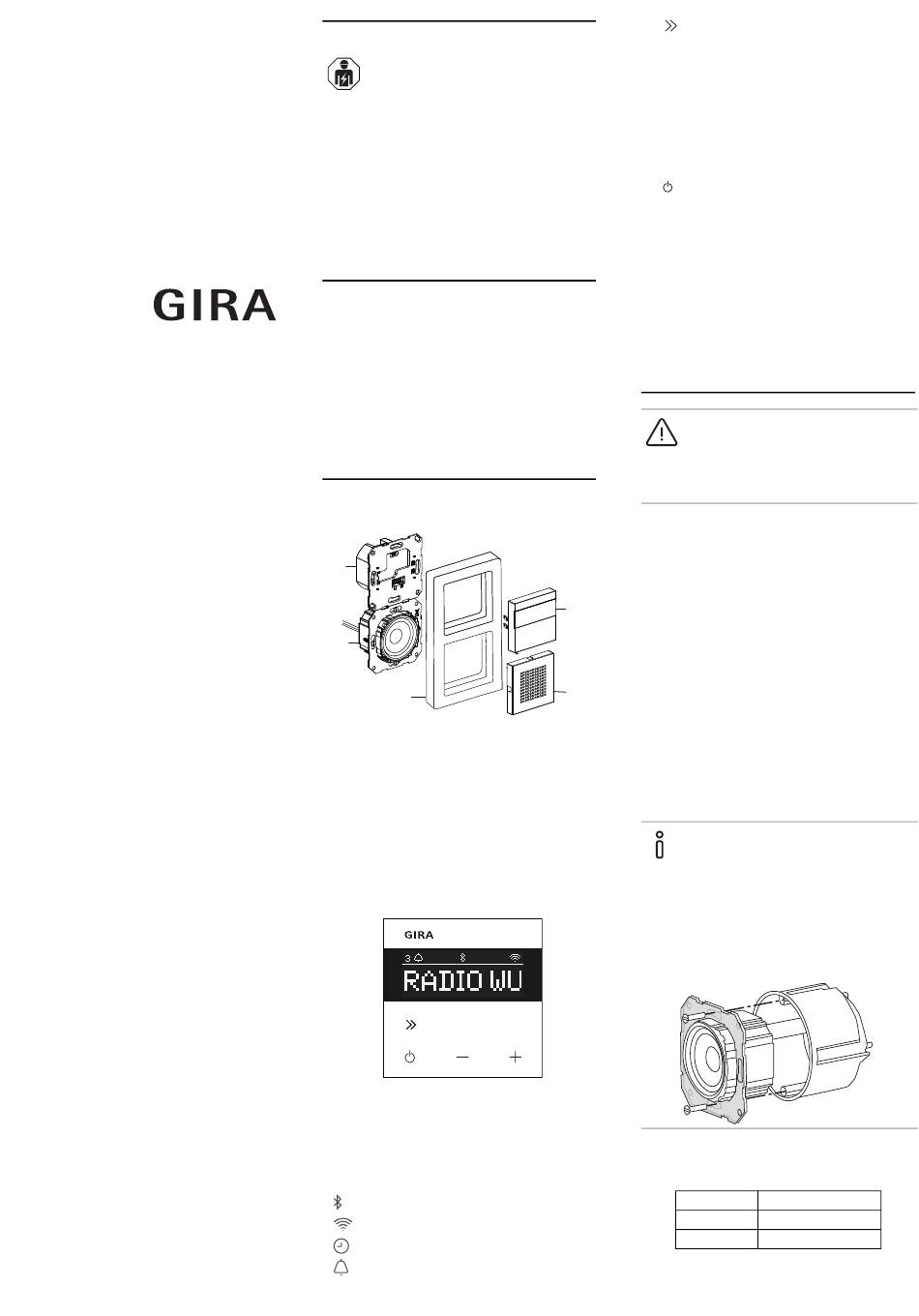

Gira 2320 Serie Gebrauchsanleitung

Gebrauchsanleitung

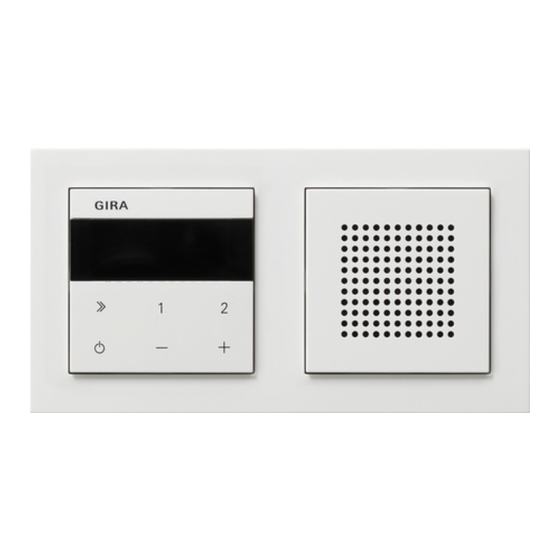

Unterputz-Radio IP
2320 ..
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-
Systeme
Industriegebiet Mermbach
Dahlienstraße
42477 Radevormwald
Postfach 12 20
42461 Radevormwald
Deutschland
Tel +49(0)21 95 - 602-0
Fax +49(0)21 95 - 602-191
www.gira.de
info@gira.de
Sicherheit
Anschluss und Montage elektrischer
Geräte dürfen nur durch
Elektrofachkräfte erfolgen!
Diese Anleitung ist Bestandteil des
Produkts und muss beim Endkunden
verbleiben.
Zubehör
• Lautsprecher Unterputz-Radio IP
(Best.-Nr. 2282 ..)
Bestimmungsgemäßer Gebrauch
• Wiedergabe von Internetradiosendern
über angeschlossene Lautsprecher,
Lautsprecher für Mobilgeräte, Bedienen
einer Sonos Musikanlage
• Bedienen und Programmieren mit
mobilem Endgerät (Smartphone oder
Tablet) über Bluetooth mit Gira System
3000 App möglich
• Montage in Gerätedose nach DIN 49073
Geräteaufbau
5
4
3
1 Unterputz-Radio IP Bedienaufsatz mit
Display und Bedienfläche
2 Lautsprecher Abdeckung
3 Abdeckrahmen
4 Lautsprecher Einsatz
5 Unterputz-Radio IP Einsatz
1
Symbole im Display
Abhängig von den Einstellungen in der Gira
System 3000 App können auf dem Display
unterschiedliche Informationen angezeigt
werden.
1,2,3 Favoritensender aktiv
Bluetooth-Verbindung aktiv
WLAN-Verbindung aktiv
Sleep-Modus aktiv
Wecker aktiv
12:03 Uhrzeit
Symbole der Bedienfläche
1, 2
+, -
Montage
Lebensgefahr durch elektrischen Schlag.
Gerät freischalten. Spannungsführende
Teile abdecken.
Montageort auswählen:
• Tropf- und spritzwasser-geschützt im
Innenbereich montieren.
• Bei elektronischen Geräten (z. B.
Vorschaltgeräten) in der gleichen
Installationseinheit oder in unmittelbarer
1
Nähe eine Funktionsprüfung vor Ort
durchführen und bei Störungen den
Abstand vergrößern.
• Empfohlene Montagehöhe ca. 1,5 m
2
Lautsprecher anschließen (optional)
Die Lautsprecher-Impedanz darf 4 Ohm
nicht unterschreiten!
1. Lautsprecher-Einsatz einsetzen und
Anschlussleitungen des Lautsprecher-
Einsatzes in die Gerätedose des Unter-
putz-Radio IP-Einsatzes legen
.
Die Tragringdichtung des Lautsprecher-
Einsatzes entkoppelt den Einsatz akustisch
von der vorderen Schallöffnung und
verbessert die Tieftonwiedergabe.
Tragringdichtung nicht entfernen und, bis
auf die Durchstoßungen der Befestigungs-
schrauben, nicht beschädigen.
2
2. Lautsprecher-Anschlussleitungen an den
Unterputz-Radio IP-Einsatz anschließen.
Klemme
kurz drücken: nächster Sender
(Radio) oder Titel (Sonos,
Bluetooth-Stream)
lang drücken: vorheriger Sender
oder Titel
kurz drücken: Favorit aufrufen,
Sonos: 1-vorherige Playlist, 2-
nächste Playlist
lang drücken: aktuellen Sender als
Favorit speichern
kurz drücken: ein- oder
ausschalten oder aktiven Wecker
in Snooze-Modus setzen
lang drücken: im eingeschalteten
Zustand nach 30 min automatisch
ausschalten (Sleep-Modus
aktivieren) oder aktiven Wecker
ausschalten, im ausgeschalteten
Zustand Wecker aktivieren
Lautstärke erhöhen oder
verringern
GEFAHR!
Tragringdichtung für
Tieftonwiedergabe nicht entfernen
Anschlussleitung
+ rot
- schwarz
