Gira 2162 00 Produktdokumentation

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
KNX / EIB
Produktdokumentation

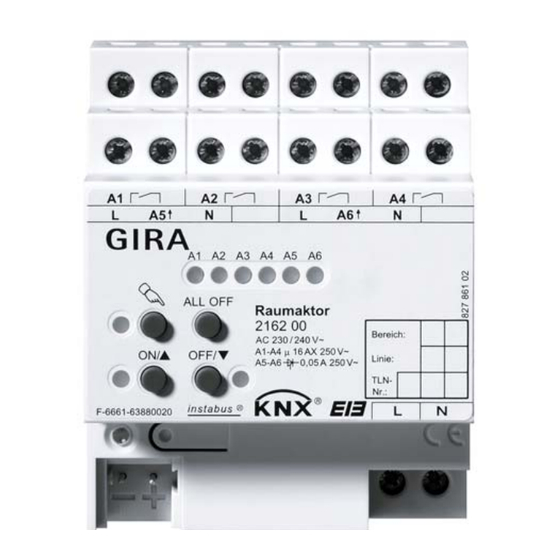

Raumaktor 230V REG
Stand der Dokumentation: 04.03.2008
63880220.101
Best. Nr. 2162 00
Seite 1 von 305
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gira 2162 00

Inhaltszusammenfassung für Gira 2162 00

  • Seite 1 KNX / EIB Produktdokumentation Raumaktor 230V REG Stand der Dokumentation: 04.03.2008 63880220.101 Best. Nr. 2162 00 Seite 1 von 305...

  • Seite 2: Inhaltsverzeichnis

    Funktionsumfang ......................27 4.2.2 Hinweise zur Software ...................... 29 4.2.3 Objekttabelle........................30 4.2.4 Funktionsbeschreibung..................... 42 4.2.4.1 Kanalübergreifende Funktionsbeschreibung ............42 4.2.4.2 Kanalorientierte Funktionsbeschreibung..............67 4.2.4.3 Prioritäten........................ 196 4.2.4.4 Auslieferungszustand....................197 4.2.5 Parameter ........................198 Best. Nr. 2162 00 Seite 2 von 305...

  • Seite 3: Produktdefinition

    Alarmmeldung auf dem Bus im Störfall. Gemeinsam für die beiden elektronischen Schaltausgänge können die Statusmeldungen "alle Ventile geschlossen" und "größte Stellgröße" auf den Bus ausgesendet werden zur weiteren Verarbeitung oder Anzeige der Information in anderen Busgeräten. Best. Nr. 2162 00 Seite 3 von 305...
  • Seite 4 230 V-Netzspannung am Versorgungsanschluss eingeschaltet sein. Die Versorgung der Geräteelektronik (BCU mit Applikationsprogramm) erfolgt aus der Busspannung oder aus der Netzspannung. Das Gerät ist zur Montage auf Hutschiene in geschlossenen Kleingehäusen oder Starkstromverteilern in festen Installationen in trockenen Innenräumen vorgesehen. Best. Nr. 2162 00 Seite 4 von 305...

  • Seite 5: Montage, Elektrischer Anschluss Und Bedienung

    Bei der Installation ist auf ausreichende Isolierung zwischen Netzspannung und Bus zu achten! Es ist ein Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einzuhalten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden. Best. Nr. 2162 00 Seite 5 von 305...

  • Seite 6: Geräteaufbau

    Lüftungsklappen im Jalousiebetrieb oder für die elektrischen Verbraucher im Schaltbetrieb. (7): Schraubklemmen (Ax, ) zum Anschluss der elektrothermischen Stellantriebe (Ventilausgänge). Abmessungen: Breite (B): 72 mm (4 TE) / Höhe (H): 90 mm / Tiefe (T): 70 mm Best. Nr. 2162 00 Seite 6 von 305...

  • Seite 7: Montage Und Elektrischer Anschluss

    Aufschnappen auf Hutschiene nach DIN EN 60715. Die Ausgangsklemmen sollten oben liegen. Es ist keine KNX / EIB Datenschiene erforderlich. Temperaturbereich beachten (-5 °C … +45 °C) und ggf. für ausreichende Kühlung sorgen. Best. Nr. 2162 00 Seite 7 von 305...

  • Seite 8: Montage, Elektrischer Anschluss Und Bedienung

    Es können beliebige Außenleiter (L1, L2, L3) angeschlossen werden. Zur Ansteuerung der Ausgänge – auch über die Handbedienung - muss stets die Netzspannungsversorgung eingeschaltet sein. Die Versorgung der Geräteelektronik (BCU mit Applikationsprogramm) erfolgt aus der Busspannung oder aus der Netzspannung. Best. Nr. 2162 00 Seite 8 von 305...
  • Seite 9 Die Fahrtrichtungen "auf - " und "ab – " sind über die Gerätesoftware gegeneinander verriegelt. Lüftungsklappen sind so anzuschließen, dass sie bei Ansteuerung der Fahrtrichtung "auf - " öffnen und bei Fahrtrichtung "ab – " schließen. Best. Nr. 2162 00 Seite 9 von 305...
  • Seite 10 Lasten gemäß dem folgenden Anschlussbeispiel (siehe Bild 4) anschließen Bild 4: Elektrischer Anschluss für Lasten im Schaltbetrieb Auf zulässige Lasten achten (siehe Technische Daten). Es können verschiedene Außenleiter (L1, L2, L3) an die Ausgänge angeschlossen werden. Keine Drehstrommotoren anschließen. Best. Nr. 2162 00 Seite 10 von 305...
  • Seite 11 Anschlusshilfe für die Neutralleiter der Stellantriebe gedacht. Die Klemmen sind im Raumaktor mit keinem Spannungspotenzial und mit keiner anderen Anschlussklemme verbunden (freie Stützklemmen) und können somit optional verwendet werden (siehe Bild 5). Best. Nr. 2162 00 Seite 11 von 305...
  • Seite 12 Abdeckkappe anbringen (A): Die Abdeckkappe wird über die Busklemme geschoben (siehe Bild 6), bis sie spürbar einrastet. Abdeckkappe entfernen (B): Die Abdeckkappe wird entfernt, indem sie seitlich leicht eingedrückt und nach vorne abgezogen wird. Bild 6: Abdeckkappe anbringen / entfernen Best. Nr. 2162 00 Seite 12 von 305...

  • Seite 13: Inbetriebnahme

    Beim Erreichen der unteren Endlage (der vollständig geschlossen Position) Messzeit stoppen. Den ermittelten Wert in die ETS eintragen (siehe Softwarebeschreibung). Es wird empfohlen, mehrere Zeitmessungen durchzuführen und die Werte dann zu mitteln. Die Fahrzeit kann auch nach der ETS-Inbetriebnahme (Busbedienung) ermittelt werden. Best. Nr. 2162 00 Seite 13 von 305...
  • Seite 14 Beim Erreichen der vollständig geöffneten Position Messzeit stoppen. Den ermittelten Wert in die ETS eintragen (siehe Softwarebeschreibung). Es wird empfohlen, mehrere Zeitmessungen durchzuführen und die Werte dann zu mitteln. Die Lamellenfahrzeit kann auch nach der ETS-Inbetriebnahme (Busbedienung) ermittelt werden. Best. Nr. 2162 00 Seite 14 von 305...
  • Seite 15 Der Raumaktor erzeugt für jeden Ausgang nach Busspannungswiederkehr eine Meldung "ungültige Position", die auch – falls parametriert – auf den Bus ausgesendet werden kann. Die Meldung wird zurückgenommen (invertierter Meldewert) sobald eine Referenzfahrt ausgeführt werden konnte. Best. Nr. 2162 00 Seite 15 von 305...

  • Seite 16: Bedienung

    Auslieferungszustand des Aktors kann die Handbedienung bereits vor der Inbetriebnahme durch die ETS verwendet werden (Baustellenbetrieb). Weiterführende Informationen zur Handbedienung, insbesondere zu den möglichen Parametereinstellungen und dem Wechselverhalten zwischen anderen Funktionen des Raumaktors, können im Kapitel 4. "Software-Beschreibung" dieser Dokumentation nachgelesen werden. Best. Nr. 2162 00 Seite 16 von 305...
  • Seite 17 ...im Jalousiebetrieb: Fahrt auf " " für A1 und A3 oder Fahrt ab " " für A2 und A4, ...für elektronische Schaltausgänge: Ausgang bestromt. Die LED signalisieren den Ein- und Ausschaltzustand der Pulsweitenmodulation bei einer Handbedienung. Best. Nr. 2162 00 Seite 17 von 305...
  • Seite 18 Fall wird beim Befehl "Ventil öffnen" das Ventil dauerhaft geöffnet ohne eine Pulsweitenmodulation auszuführen. Folglich wird bei einem Tastenbefehl "Ventil schließen" der Ventilausgang dauerhaft geschlossen. Die Ansteuerung der Ausgänge geschieht auch in diesem Fall unter Berücksichtigung des konfigurierten Ventil-Wirksinns. Best. Nr. 2162 00 Seite 18 von 305...
  • Seite 19 Für die Ventilausgänge (elektronische Schaltausgänge) ergeben sich die folgenden Prioritäten… – 1. Priorität: Kurzschluss / Überlast (oberste Priorität) – 2. Priorität: Handbetrieb – 3. Priorität: Festsitzschutz – 4. Priorität: Zwangsstellung durch Objekt – 5. Priorität: direkter Busbetrieb (Stellgrößenauswertung) / Notbetrieb Best. Nr. 2162 00 Seite 19 von 305...
  • Seite 20 5 s betätigen. Die Status-LED leuchtet. Im Jalousiebetrieb von A1 & A2: Die Zustand-LED von A1 und A2 blinken. Im Schaltbetrieb von A1: Die Zustand-LED von A1 blinkt. Der permanente Handbetrieb ist aktiviert. Best. Nr. 2162 00 Seite 20 von 305...
  • Seite 21 Betätigung der Taste den Handbetrieb. Es werden abhängig von der Parameterkonfiguration in der ETS über die Rückmeldeobjekte eines Ausgangs ggf. Rückmeldetelegramme beim Bedienen auf den Bus ausgesendet, sofern die Busspannung eingeschaltet ist. Best. Nr. 2162 00 Seite 21 von 305...
  • Seite 22 Tastenfeld signalisiert. Die LED "ON/ " leuchtet, wenn ein Schalt- oder Ventilausgang bestromt ist. Tasten ON/ und OFF/ gleichzeitig mind. 5 s betätigen. Ausgewählter Ausgang ist entsperrt (Ansteuerung über den Bus nach Deaktivieren der Handbedienung wieder möglich). Die Zustands-LED des gewählten Ausgangs A1...A6 blinkt langsam. Best. Nr. 2162 00 Seite 22 von 305...

  • Seite 23: Technische Daten

    Netzfrequenz: 50/60 Hz Gesamtverlustleistung: max. 6 W Schraubklemmen Anschlussart: klemmbarer Leitungsquerschnitt (eindrahtig): 0,5…4 mm² klemmbarer Leitungsquerschnitt (feindrahtig ohne Aderendhülse): 0,35…4 mm² klemmbarer Leitungsquerschnitt (feindrahtig mit Aderendhülse): 0,14…2,5 mm² Anschluss-Anzugsdrehmoment: max. 0,8 Nm Best. Nr. 2162 00 Seite 23 von 305...
  • Seite 24 EVG-Typen aufgelistet (Hersteller: Osram). max. Anzahl je Ausgang (bei 25.000 Schaltspielen): T8 Lampen: QTP 2 x 58 W T5 Lampen: QT-FH 4 x 14 W QT-FQ 2 x 54 W Best. Nr. 2162 00 Seite 24 von 305...
  • Seite 25 Technische Daten (Fortsetzung) Ausgänge A5 & A6: Halbleiter (Triac), ε Kontaktart: Schaltspannung AC: AC 250 V ~ Schaltstrom: 5 mA…..50 mA Einschaltstrom 2 s: max. 1,5 A Anzahl Antriebe pro Ausgang: max. 4 Best. Nr. 2162 00 Seite 25 von 305...

  • Seite 26: Software-Beschreibung

    Nr. Kurzbeschreibung Name Version Maskenversion Multifunktionale Schalt-/Jalousieapplikation Schalten, inkl. Ventilsteuerung für Heiz- oder Jalousie, Ventil für ETS 2 und Kühlanlagen. 20B301 ETS 3.0a…c Schalten, Jalousie, Ventil für ETS3.0 ab 20B311 Version d Best. Nr. 2162 00 Seite 26 von 305...

  • Seite 27: Software "Schalten, Jalousie, Ventil 20B3X1

    Einbindung in komplexere Beschattungssteuerungen (verfügt über separate Automatik- und Sperrobjekte). Dabei wahlweise auch mit Heizen/Kühlen-Automatik und Präsenzfunktion. • Zwangsstellungsfunktion für jeden Jalousieausgang realisierbar. • Bis zu 8 interne Szenen sind je Ausgang parametrierbar. Best. Nr. 2162 00 Seite 27 von 305...
  • Seite 28 • Die größte im Aktor aktive 1 Byte-Stellgröße eines Ventilausgangs kann über ein separates Objekt auf den Bus gesendet werden. • Kurzschluss- und Überlastschutz. Optional mit separater Alarmmeldung auf den Bus (Polarität parametrierbar). • Festsitzschutz für die angeschlossenen Ventilantriebe. Best. Nr. 2162 00 Seite 28 von 305...

  • Seite 29: Hinweise Zur Software

    Der Save-State-Mode kann durch Ausschalten der Versorgungsspannung (Bus und Netz) oder durch einen ETS-Programmiervorgang beendet werden. Applikationsprogramm entladen Das Applikationsprogramm kann durch die ETS entladen werden. In diesem Fall ist auch die Handbedienung als Bestandteil des Applikationsprogrammes ohne Funktion. Best. Nr. 2162 00 Seite 29 von 305...

  • Seite 30: Objekttabelle

    1.008 K, S, -, (L) Jalousieausgänge Beschreibung: 1 Bit Objekt zum zentralen Fahren (Langzeitfahrt) zugewiesener Jalousieausgänge. Die Polarität ist parametrierbar. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 2162 00 Seite 30 von 305...
  • Seite 31 Beschreibung: 1 Bit Objekt zum zentralen Aktivieren oder Deaktivieren des Frostalarms ("0" = Frostalarm deaktiviert / "1" = Frostalarm aktiviert). Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 2162 00 Seite 31 von 305...
  • Seite 32 Beschreibung: 4 Byte Objekt zum zentralen Rückmelden aller Schaltzustände des Aktors. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). Best. Nr. 2162 00 Seite 32 von 305...
  • Seite 33 K, S, -, (L) Faktor Beschreibung: 1 Byte Objekt zur Vorgabe eines Zeitfaktors für die Treppenhauszeit der Treppenhausfunktion (Wertebereich: 0 ... 255). Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 2162 00 Seite 33 von 305...
  • Seite 34 Auslieferungszustand ist der Wert "0". Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). Best. Nr. 2162 00 Seite 34 von 305...
  • Seite 35 Ausgang 1/2 – 3/4 1 Byte 18.001 K, S, -, (L) Beschreibung: 1 Byte Objekt zum Szenenabruf oder zum Abspeichern neuer Szenenwerte. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 2162 00 Seite 35 von 305...
  • Seite 36 Beschreibung: 1 Bit Objekt zur Sperrung des direkten Betriebs im erweiterten Sonnenschutz (direkter Betrieb = Move / Step / Position / Szene / Zentral). Die Polarität ist parametrierbar. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 2162 00 Seite 36 von 305...
  • Seite 37 'manuellen' Nachkorrektur der Lamellenposition bei aktivem Sonnenschutz. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. In Abhängigkeit der eingestellten Jalousieart (Jalousie, Rolllade / Markise, Lüftungsklappe) variiert die Objektbezeichnung. Best. Nr. 2162 00 Seite 37 von 305...
  • Seite 38 Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. In Abhängigkeit der eingestellten Jalousieart (Jalousie, Rolllade / Markise, Lüftungsklappe) variiert die Objektbezeichnung. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). Best. Nr. 2162 00 Seite 38 von 305...
  • Seite 39 Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). In Abhängigkeit der eingestellten Jalousieart (Jalousie, Rolllade / Markise, Lüftungsklappe) variiert die Objektbezeichnung. Best. Nr. 2162 00 Seite 39 von 305...
  • Seite 40 Überwachungszeit ausgeblieben sind und der Notbetrieb aktiviert wurde (Polarität parametrierbar). Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Rückmeldeobjekte sind in Abhängigkeit der Parametrierung entweder aktiv sendend (Ü-Flag gesetzt) oder passiv auslesbar (L-Flag gesetzt). Best. Nr. 2162 00 Seite 40 von 305...
  • Seite 41 1 Byte 5.001 K, -, Ü, (L) Stellgröße Beschreibung: 1 Byte Objekt zur Rückmeldung der größten aktiven 1 Byte-Stellgröße im Aktor. Jedes Kommunikationsobjekt kann ausgelesen werden. Zum Auslesen muss das L-Flag gesetzt werden. Best. Nr. 2162 00 Seite 41 von 305...

  • Seite 42: Funktionsbeschreibung

    Die Einstellung "0" für die Verzögerungszeit nach Busspannungswiederkehr deaktiviert die Zeitverzögerung vollständig. In diesem Fall werden alle Meldungen, falls aktiv sendend, unverzögert auf den Bus ausgesendet. Beim Einschalten der Netzspannung (Busspannung zu diesem Zeitpunkt eingeschaltet) werden Rückmeldetelegramme stets unverzögert ausgesendet. Best. Nr. 2162 00 Seite 42 von 305...
  • Seite 43 Bild 8: Überwachung der Netzspannungsversorgung Der Raumaktor überwacht ausschließlich die Netzspannung an den Anschlussklemmen der Gerätespannungsversorgung (Klemmen L, N). Die Netzspannungsanschlüsse der elektronischen Ventilausgänge (Klemmen L A5, L A6) werden nicht auf Netzausfall überwacht! Best. Nr. 2162 00 Seite 43 von 305...
  • Seite 44 Ein durch einen Netzspannungsausfall vollständig geöffnetes Ventil (Ventil-Wirksinn stromlos geöffnet) wird bei der "Rückmeldung größte Stellgröße" und beim Status "Stellgröße" und "Alle Ventile geschlossen" wie ein geschlossenes Ventil ausgewertet, da der Ventilzustand durch eine Störung hervorgerufen wurde. Best. Nr. 2162 00 Seite 44 von 305...
  • Seite 45 Gruppenadressen zu Objekten verloren gehen. Aus diesem Grund die Kanaldefinitionen zu Beginn der Parametrierung des Aktors einstellen! Die Funktion der Ausgänge A5 und A6 ist unveränderbar als Ventilausgang konfiguriert. Diese Ausgänge sind von den Ausgängen A1...A4 funktional unabhängig. Best. Nr. 2162 00 Seite 45 von 305...
  • Seite 46 Betriebszustände separat freigegeben oder gesperrt sein. So kann die Handbedienung im Busbetrieb (bei vorhandener Busspannung) gesperrt werden. Möglich ist auch die komplette Sperrung der Handbedienung nur bei Busspannungsausfall. Folglich ist der Handbetrieb vollständig sperrbar, wenn Bus- als auch Busausfallsperrung aktiv sind. Best. Nr. 2162 00 Seite 46 von 305...
  • Seite 47 Handbedienung übersteuert werden. Diese Funktionen werden nach der Deaktivierung des Handbetriebs wieder aktiviert, sofern sie in der Zwischenzeit über den Bus nicht wieder zurückgenommen wurden. Es wird dann stets die Funktion mit der höheren Priorität ausgeführt (siehe Kapitel "4.2.4.3 Prioritäten"). Best. Nr. 2162 00 Seite 47 von 305...
  • Seite 48 Die während einer Handbedienung ausgelösten Bedienvorgänge aktualisieren die Zustände der Rückmelde- und Statusobjekte. Es werden auch Telegramme auf den Bus ausgesendet, falls die betroffenen Meldeobjekte in der ETS freigegeben und als aktiv sendend parametriert sind. Best. Nr. 2162 00 Seite 48 von 305...
  • Seite 49 Handbetrieb nicht. In diesem Fall führt der Aktor das in der ETS konfigurierte "Verhalten bei Busspannungsausfall" nicht aus. Zu Beginn eines beliebigen ETS-Programmiervorgangs wird der Handbetrieb automatisch beendet. Während eines ETS-Programmiervorgangs kann die Handbedienung nicht aktiviert oder weiter ausgeführt werden. Best. Nr. 2162 00 Seite 49 von 305...
  • Seite 50 Statusobjekts ist nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang "0" und kann auch ausgelesen werden. Wenn ein aktiver Handbetrieb durch eine Sperrfunktion der Handbedienung beendet wird, sendet der Aktor auch eine Statusmeldung "Handbedienung inaktiv" auf den Bus aus. Best. Nr. 2162 00 Seite 50 von 305...
  • Seite 51 Folglich wird bei einem Tastenbefehl "Ventil schließen" der Ventilausgang dauerhaft geschlossen. Die Ansteuerung der Ausgänge geschieht auch in diesem Fall unter Berücksichtigung des konfigurierten Ventil-Wirksinns. Im Auslieferungszustand ist die PWM bei Handbedienung auf 50 % PWM bei 15 Minuten Zykluszeit voreingestellt. Best. Nr. 2162 00 Seite 51 von 305...

  • Seite 52: Kanalübergreifende Funktionen Für Relais-Schaltausgänge

    Bus ausgesendet. Der durch eine Zentralfunktion eingestellte Schaltzustand wird nicht in den "Schalten"-Objekten nachgeführt. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang ist die Zentralfunktion stets deaktiviert (Objektwert "0"). Best. Nr. 2162 00 Seite 52 von 305...
  • Seite 53 Gebäuden wie Schulen oder Krankenhäusern - wo zentral die Schalzustände der gesamten Aktorik angezeigt werden und keine separate Schaltzustandanzeige an den Bedienstellen erfolgt. In solchen Anwendungen kann die Sammelrückmeldung die 1 Bit Einzelrückmeldungen ersetzen und somit die Buslast deutlich reduzieren. Best. Nr. 2162 00 Seite 53 von 305...
  • Seite 54 Die Zykluszeit wird zentral für alle zyklischen Rückmeldetelegramme auf der Parameterseite "Allgemein Schaltausgänge" definiert. Während einer aktiven Verzögerungszeit nach Busspannungswiederkehr wird auch bei Änderung eines Schaltzustandes keine Sammelrückmeldung ausgesendet. Ein 'blinkender' Ausgang (siehe "Sperrfunktion") wird stets als "eingeschaltet" zurückgemeldet. Best. Nr. 2162 00 Seite 54 von 305...

  • Seite 55: Kanalübergreifende Funktionen Für Jalousieausgänge

    Grund die gleiche Priorität im Vergleich zur Bedienung über die Kurzzeit- oder Langzeitobjekte, zur Ansteuerung über die Positionierungsobjekte oder zum Szenenabruf. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang ist die Zentralfunktion stets deaktiviert (Objektwert "0"). Best. Nr. 2162 00 Seite 55 von 305...
  • Seite 56 Wind 2 Objekt zyklische Ausgang "Windalarm 3" Überwachung Wind 3 zyklische Objekt Überwachung "Regenalarm" Regen zyklische Objekt Überwachung "Frostalarm" Frost 1): Gemeinsame Überwachungszeit, unterschiedliche Timer. Ausgänge 3...4 Bild 13: Funktionsschaltbild der Sicherheitsfunktionen Best. Nr. 2162 00 Seite 56 von 305...
  • Seite 57 Die drei Windalarme haben zueinander die gleiche Priorität (logisches ODER). Das letzte Telegrammupdate auf die Windalarm-Objekte entscheidet, welcher Windalarm ausgeführt wird. Der Windalarm ist erst dann bei einem zugewiesenen Ausgang vollständig deaktiviert, wenn alle drei Objekte inaktiv ("0") sind. Best. Nr. 2162 00 Seite 57 von 305...
  • Seite 58 Die Überwachung der Windalarme darf nur dann aktiviert werden, wenn unter "Allgemein Jalousieausgänge" mindestens ein Windalarm freigeschaltet wurde. Die Zykluszeit der Sender sollte kleiner als die parametrierte Überwachungszeit des Raumaktors sein, um sicherzustellen, dass mindestens ein Telegramm innerhalb der Überwachungszeit empfangen wird. Best. Nr. 2162 00 Seite 58 von 305...

  • Seite 59: Kanalübergreifende Funktionen Für Ventilausgänge

    Programmiervorgang solange eine PWM an dem betroffenen Ventilausgang aus, bis dass eine neue Stellgröße oder eine andere Funktion vorgegeben oder aktiviert wird. In diesem Fall wird die PWM nach einem ETS-Programmiervorgang auch für Ventilausgänge mit einer schaltenden Stellgröße (1 Bit) ausgeführt! Best. Nr. 2162 00 Seite 59 von 305...
  • Seite 60 Das Aussenden der Statustelegramme und Meldungen erfolgt jedoch erst, nachdem die in der ETS konfigurierte Verzögerungszeit nach Busspannungswiederkehr abgelaufen ist. Ein nach einem ETS-Programmiervorgang eingestellter Ventilzustand wird im Rückmeldeobjekt nachgeführt. Ein aktiver Handbetrieb wird durch einen ETS-Programmiervorgang beendet. Best. Nr. 2162 00 Seite 60 von 305...
  • Seite 61 Es wird nicht zwischen Sommer- und Winterbetrieb unterschieden. Im Auslieferungszustand des Raumaktors ist die Sommer- / Winterbetriebsartenumschaltung deaktiviert. Der Aktor arbeitet dann nur mit einem Ventilpositionswert für Zwangsstellung und Notbetrieb. Best. Nr. 2162 00 Seite 61 von 305...
  • Seite 62 Berücksichtigung der eingestellten oder nachgeführten Betriebsart zurück. Die Zwangsstellungsfunktion oder der Notbetrieb werden dabei nicht aktiviert, wodurch die Umschaltung der Betriebsart nach einem der genannten Ereignisse nicht zur Umschaltung der Sommer-/Winter- Ventilposition führt. Best. Nr. 2162 00 Seite 62 von 305...
  • Seite 63 Unmittelbar nach einem ETS-Programmiervorgang oder nach Bus- oder Netzspannungswiederkehr wird der Winterbetrieb initialisiert. Die nach einem Gerätereset eingestellte Betriebsart wird auch im Objekt "Umschaltung Sommer/Winter" unter Berücksichtigung der konfigurierten Telegrammpolarität nachgeführt und kann ausgelesen werden ("L"-Flag setzen). Best. Nr. 2162 00 Seite 63 von 305...
  • Seite 64 Ein durch einen Netzspannungsausfall oder Kurzschluss vollständig geöffnetes Ventil (Ventil- Wirksinn stromlos geöffnet) wird bei der Statusmeldung "Alle Ventile geschlossen" wie ein geschlossenes Ventil ausgewertet, da der Ventilzustand durch eine Störung hervorgerufen wurde. Best. Nr. 2162 00 Seite 64 von 305...
  • Seite 65 Ein durch einen Netzspannungsausfall oder Kurzschluss vollständig geöffnetes Ventil (Ventil- Wirksinn stromlos geöffnet) wird bei der "Rückmeldung größte Stellgröße" wie ein geschlossenes Ventil ausgewertet, da der Ventilzustand durch eine Störung hervorgerufen wurde. Best. Nr. 2162 00 Seite 65 von 305...
  • Seite 66 2 x 5 Minuten EIN-AUS-Zeit des Schutzes. Sollte die Handbedienung beendet werden, bevor die EIN-AUS-Zeit des Festsitzschutzes abgelaufen ist, so führt der Raumaktor den Festsitzschutz für die verbleibende Zeit nachträglich aus. Best. Nr. 2162 00 Seite 66 von 305...

  • Seite 67: Kanalorientierte Funktionsbeschreibung

    In diesem Fall ist zu beachten, dass unabhängig von der eingestellten Betriebsart (Schließer oder Öffner) alle Ausgänge mit dem Schaltzustand "ausgeschaltet - 0" initialisiert werden und somit auch das Rückmeldetelegramm auf diesen Zustand angepasst wird. Best. Nr. 2162 00 Seite 67 von 305...
  • Seite 68 Ein nach einem ETS-Programmiervorgang eingestellter Schaltzustand wird – berücksichtigt durch den Parameter "Betriebsart" – im Rückmeldeobjekt nachgeführt. Ein aktiver Handbetrieb wird durch einen ETS-Programmiervorgang beendet. Nach einem ETS-Programmiervorgang sind die Sperrfunktionen sowie die Zwangsstellungen stets deaktiviert. Best. Nr. 2162 00 Seite 68 von 305...
  • Seite 69 Bei Bus- oder Netzspannungsausfall werden auch die aktuellen Zustände der Zwangsstellungen gespeichert, damit sie bei Busspannungswiederkehr ggf. nachgeführt werden können (abhängig von der Parametrierung der Zwangsstellungsfunktionen). Aktive Sperr- oder Zwangsstellungsfunktionen werden durch einen Busspannungsausfall stets gelöscht und sind im Anschluss inaktiv. Best. Nr. 2162 00 Seite 69 von 305...
  • Seite 70 Ein Ausfall der Netzspannungsversorgung des Aktors deaktiviert immer eine Zwangsstellung. Bei Sperrfunktion als Zusatzfunktion: Aktive Sperrfunktionen sind nach Bus- oder Netzspannungs- wiederkehr stets inaktiv. Bei Busspannungswiederkehr wird eine aktive Handbedienung beendet. Bei einem Netzausfall ist keine Handbedienung möglich. Best. Nr. 2162 00 Seite 70 von 305...

  • Seite 71: Schaltstatus-Rückmeldung

    über das Objekt "Zentral Schalten" bewirken bei aktiv sendenden Objekten immer eine Telegrammübertragung der Rückmeldung. Wenn eine Zeitverzögerung eingestellt ist, dann muss bei einem Schaltzustandwechsel über das Objekt "Schalten" die Verzögerungszeit erst abgelaufen sein, bis dass die Rückmeldung aktualisiert wird. Best. Nr. 2162 00 Seite 71 von 305...
  • Seite 72 Das zyklische Senden ist deaktiviert, sodass die Rückmeldung nur bei Änderung eines Schaltzustandes auf den Bus ausgesendet wird. Die Zykluszeit wird zentral auf der Parameterseite "Schaltausgänge Zeiten" definiert. Während einer aktiven Verzögerungszeit nach Busspannungswiederkehr wird auch bei Änderung eines Schaltzustandes keine Rückmeldung ausgesendet. Best. Nr. 2162 00 Seite 72 von 305...

  • Seite 73: Zeitverzögerungen

    Schaltzustand an die folgenden Funktionen (z. B. Verknüpfung, Sperr- / Zwangsstellungsfunktion) weitergeleitet und der Ausgang ggf. ausgeschaltet. Ein EIN-Telegramm während der Ausschaltverzögerung bricht die Verzögerung ab. Der logische Schaltzustand entspricht in diesem Fall "eingeschaltet". Best. Nr. 2162 00 Seite 73 von 305...
  • Seite 74 Auch bei der Verknüpfungsfunktion wird ein über das Objekt "Schalten" neu empfangener Schaltzustand zeitverzögert ausgewertet. Die Zeitverzögerungen beeinflussen nicht die Treppenhausfunktion, falls diese freigeschaltet ist. Eine ablaufende Zeitverzögerung wird durch einen Reset des Aktors (Busspannungsausfall oder ETS-Programmiervorgang) vollständig abgebrochen. Best. Nr. 2162 00 Seite 74 von 305...

  • Seite 75: Treppenhausfunktion

    Weiter ist eine Erweiterung der Treppenhausfunktion durch eine separate Einschaltverzögerung und durch eine Vorwarnfunktion realisierbar. Die Vorwarnung soll gemäß DIN 18015-2 eine sich noch im Treppenhaus aufhaltende Person warnen, dass in kurzer Zeit das Licht ausgeschaltet wird. Best. Nr. 2162 00 Seite 75 von 305...
  • Seite 76 Parameter "Treppenhauszeit nachtriggerbar ?" immer nach. Wenn die Zusatzfunktion "Zeitverlängerung" eingestellt ist, kann der Parameter "Treppenhauszeit nachtriggerbar ?" nicht verstellt werden. Er ist in diesem Fall fest auf "Nein" eingestellt. Best. Nr. 2162 00 Seite 76 von 305...
  • Seite 77 Treppenhausfunktion – Zeitvorgabe über Bus einstellen"). In diesem Fall werden empfangene Faktoren "0" wie ein AUS-Telegramm interpretiert. Auch hierbei wird der Parameter "Reaktion auf AUS-Telegramm" ausgewertet, so dass eine Treppenhauszeit vorzeitig abgebrochen werden kann. Best. Nr. 2162 00 Seite 77 von 305...
  • Seite 78 Ablauf der Vorwarnzeit im Rückmelde-Objekt der Wert "0" (bei nicht invertierter Übertragung) nachgeführt wird. Anzahl der Unterbrechungen = 4 (Beispiel) Unterbr Ausgang 1. 2. 3. 4. Zeit Vorwarn Rückmeldung (nicht invertiert) Zeit Bild 18: Die Vorwarnfunktion der Treppenhausfunktion (Beispiel) Best. Nr. 2162 00 Seite 78 von 305...
  • Seite 79 Vorwarnfunktion stoppt die Vorwarnzeit und startet immer (unabhängig vom Parameter "Treppenhauszeit nachtriggerbar ?") die Treppenhauszeit neu. Auch in der Vorwarnzeit wird der Parameter "Reaktion auf AUS-Telegramm" ausgewertet, so dass eine ablaufende Vorwarnung durch Ausschalten vorzeitig beendet werden kann. Best. Nr. 2162 00 Seite 79 von 305...
  • Seite 80 Falls eine Einschaltverzögerung parametriert wurde, wird bereits während der Einschaltverzögerung die Zeitverlängerung erfasst. Falls eine Zeitverlängerung als Zusatzfunktion parametriert wurde, sind die Parameter "Treppenhauszeit nachtriggerbar ?" und "Einschaltverzögerung nachtriggerbar ?" fest auf "Nein" eingestellt", da das Nachtriggern durch die Zeitverlängerung erfolgt. Best. Nr. 2162 00 Seite 80 von 305...
  • Seite 81 "Treppenhauszeit Faktor" immer mit "1" initialisiert. Die Treppenhausfunktion wird allein dadurch jedoch nicht automatisch gestartet (siehe "Verhalten nach Busspannungswiederkehr der Treppenhausfunktion einstellen"). Die beiden Zusatzfunktionen "Zeitverlängerung" und "Zeitvorgabe über Bus" lassen sich nur alternativ parametrieren. Best. Nr. 2162 00 Seite 81 von 305...
  • Seite 82 Das parametrierte Verhalten wird nur dann ausgeführt, wenn keine Zwangsstellung nach Busspannungswiederkehr aktiviert ist! Ein nach Bus- oder Netzspannungswiederkehr eingestellter Schaltzustand wird – berücksichtigt durch den Parameter "Betriebsart" – im Rückmeldeobjekt nachgeführt. Best. Nr. 2162 00 Seite 82 von 305...
  • Seite 83 Hinweis: Verknüpfungsfunktion nur alternativ zur Treppenhausfunktion! Abrufen Szenen- Objekt steuerung "Szenennebenst." Abspeichern Verzögerung nach Objekt zyklisches Senden Busspannungswiederkehr "Rückmeldung" * = optional parametrierbar Verzögerung nach Objekt zyklisches Senden Busspannungswiederkehr "Sammelrückmel." Bild 20: Funktionsschaltbild der Szenenfunktion Best. Nr. 2162 00 Seite 83 von 305...
  • Seite 84 Bei der ersten Inbetriebnahme des Aktors sollte der Parameter auf "Ja" eingestellt sein, damit der Ausgang auf gültige Szenenwerte initialisiert wird. Andernfalls sind die Werte im Aktor für alle Szenen "0" (ausgeschaltet). Best. Nr. 2162 00 Seite 84 von 305...
  • Seite 85 Auf der Parameterseite "Ax – Szenen" für jede Szene den Parameter "Speicherfunktion für Szene x" (x = Nummer der Szene (1…8)) auf "Nein" einstellen. Die Speicherfunktion ist für die betroffene Szene deaktiviert. Ein empfangenes Speichertelegramm über das Objekt "Szenennebenstelle" wird verworfen. Best. Nr. 2162 00 Seite 85 von 305...

  • Seite 86: Betriebsstundenzähler

    Senden ggf. aktiv auf den Bus ausgesendet, sobald die parametrierte Sendeverzögerung nach Busspannungswiederkehr abgelaufen ist (siehe "Sendeverhalten des Betriebsstundenzählers einstellen"). Es werden keine Betriebsstunden gezählt, wenn die Netzspannungsversorgung nicht eingeschaltet ist. Best. Nr. 2162 00 Seite 86 von 305...
  • Seite 87 Startwert herunter. Wenn der Rückwärtszähler den Wert "0" erreicht, wird der Zählerablauf über das Objekt "Ablauf Betriebsstundenzähler" auf den Bus gemeldet und der Zählvorgang gestoppt. Erst ein Neustart leitet einen neuen Zählvorgang ein. Best. Nr. 2162 00 Seite 87 von 305...
  • Seite 88 Handbedienung bereits Betriebsstunden gezählt). Wenn die Zählrichtung eines Betriebsstundenzählers durch Umparametrierung in der ETS umgedreht wird, sollte nach dem Programmieren des Aktors stets ein Neustart des Zählers ausgeführt werden, damit sich der Zähler neu initialisiert. Best. Nr. 2162 00 Seite 88 von 305...
  • Seite 89 Der Zählwert wird zyklisch ausgesendet. Die Zykluszeit wird kanalübergreifend auf der Parameterseite "Allgemein Schaltausgänge" definiert. Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang wird der Zählerstand erstmalig nach Ablauf der parametrierten Zykluszeit auf den Bus ausgesendet. Best. Nr. 2162 00 Seite 89 von 305...

  • Seite 90: Zusatzfunktionen

    Aktualisierungen des Sperrobjektes von "EIN" nach "EIN" oder von "AUS" nach "AUS" zeigen keine Reaktion. Das Relais verbleibt in der zuletzt – ggf. auch per Handbedienung – eingestellten Position. Ein über den Bus gesperrter Ausgang kann weiterhin per Hand bedient werden! Best. Nr. 2162 00 Seite 90 von 305...
  • Seite 91 Die am Ende einer Sperrfunktion vorgegebenen Zustände übersteuern eine ggf. parametrierte Verknüpfungsfunktion. Die parametrierte Verknüpfung wird erst dann wieder ausgeführt und das Ergebnis am Ausgang eingestellt, wenn sich nach Sperrfreigabe mindestens ein Eingangszustand der Verknüpfung ändert oder aktualisiert wird. Best. Nr. 2162 00 Seite 91 von 305...
  • Seite 92 EIN" bewirken jedes Mal die Relaisansteuerung in die aufgezwungene Position. Aktualisierungen von "Zwangsstellung AUS" nach "Zwangsstellung AUS" zeigen keine Reaktion. Ein über den Bus zwangsgeführter Ausgang kann weiterhin per Hand bedient werden! Best. Nr. 2162 00 Seite 92 von 305...
  • Seite 93 ETS-Programmiervorgang der Applikation oder der Parameter beim Einschalten der Busspannung länger als ca. 20 s zurückliegt. Andernfalls (T < 20 s) wird bei Buswiederkehr die Zwangsstellung nicht aktiviert und das "Verhalten nach ETS-Programmier- vorgang" ausgeführt. Best. Nr. 2162 00 Seite 93 von 305...
  • Seite 94 Rückführung des Ausgangs auf den Eingang "Schalten" dieser beim Setzen wieder zurückgesetzt. Erst, wenn das Verknüpfungs-Objekt = "1" ist, kann durch eine neu empfangene "1" am Eingang "Schalten" der Ausgang den logischen Zustand "1" annehmen. Best. Nr. 2162 00 Seite 94 von 305...
  • Seite 95 Eingangszustand der Verknüpfung ändert oder aktualisiert wird. Eine Netzspannungswiederkehr beeinflusst die Kommunikationsobjekte der Verknüpfungen nicht. Die Objekte verbleiben auf dem zuletzt eingestellten Zustand, falls die Busspannung unterbrechungsfrei angeschlossen war. Best. Nr. 2162 00 Seite 95 von 305...

  • Seite 96: Zyklische Überwachung

    Wenn sich ein Ausgang beim Ablauf der Überwachungszeit bereits in der Vorzugslage befindet, erfolgt keine Reaktion und es wird auch keine Rückmeldung ausgesendet. Die Sperr- oder Zwangsstellungsfunktion hat eine höhere Priorität als die zyklische Überwachung. Best. Nr. 2162 00 Seite 96 von 305...

  • Seite 97: Funktionsbeschreibung Der Jalousieausgänge

    Lüftungsklappen sind so an die Ausgänge anzuschließen, dass sie bei Ansteuerung der Fahrtrichtung "auf - " öffnen und bei Fahrtrichtung "ab – " schließen. Eine Markise fährt nach oben, wenn sie sich aufrollt. Best. Nr. 2162 00 Seite 97 von 305...
  • Seite 98 Bus- oder Netzspannungswiederkehr" aktiviert! Diese Reaktion ist besonders bei Aktoren zu beachten, die vorprogrammiert in eine Elektro- installation eingebaut werden. Nach einem ETS-Programmiervorgang sind die Sicherheitsfunktionen, die Zwangsstellungen sowie die Sonnenschutzfunktionen stets deaktiviert. Best. Nr. 2162 00 Seite 98 von 305...
  • Seite 99 Bei einem Ausfall der Netzspannungsversorgung fallen alle Relais des Aktors – unabhängig vom Zustand der Busspannung – grundsätzlich ab ("stopp"). Die Ausgänge sind in diesem Zustand nicht mehr ansteuerbar. Zeitfunktionen (Szenen-, Sonnen- und Präsenzverzögerung) werden bei einem alleinigen Netzspannungsausfall nicht unterbrochen. Best. Nr. 2162 00 Seite 99 von 305...
  • Seite 100 Die gespeicherten Positionsdaten gehen bei einem ETS-Programmiervorgang nicht verloren. Bei Bus- oder Netzspannungsausfall werden auch die aktuellen Zustände der Zwangsstellungen oder – falls parametriert – auch die Lamellen-Offsetwerte der Sonnenschutzpositionen gespeichert. Best. Nr. 2162 00 Seite 100 von 305...
  • Seite 101 Busspannungsausfall oder vor oder während eines Netzspannungsausfalls aktiviert wurden. Auf diese Weise kann ein direkter Betrieb übersteuert werden. Erst bei einem vollen Ausfall der Versorgungsspannung (Bus- und Netzspannung) sind Sonnenschutz- oder die Sicherheitsfunktion deaktiviert. Best. Nr. 2162 00 Seite 101 von 305...
  • Seite 102 < 20 s) wird auch bei Bus- /Netzwiederkehr das "Verhalten nach ETS-Programmiervorgang" ausgeführt. Falls ausschließlich die Bus- oder die Netzspannung nach einem ETS-Download ausfällt und wieder eingeschaltet wird, führt der Aktor das "Verhalten bei Bus- oder Netzspannungswiederkehr" aus. Best. Nr. 2162 00 Seite 102 von 305...
  • Seite 103 Die parametrierte "Zeit für Kurzzeitbetrieb" sollte bei einer Jalousie ca. ¼ der vollständigen Verfahrzeit der Lamelle und bei einer Rolllade der vollständigen Verfahrzeit zur Öffnung eines Rollladenpanzers entsprechen. Der Kurzzeitbetrieb wird grundsätzlich ohne Fahrzeitverlängerung ausgeführt. Best. Nr. 2162 00 Seite 103 von 305...
  • Seite 104 Zusätzlich berücksichtigt der Aktor bei allen Aufwärtsfahrten oder bei allen Fahrbewegungen in Richtung geöffnete Position die parametrierte Fahrzeitverlängerung, da die Antriebsmotoren durch das Gewicht des Behangs oder durch äußere physikalische Einflüsse (z. B. Temperatur, Wind, usw.) in der Regel langsamer sind. Best. Nr. 2162 00 Seite 104 von 305...
  • Seite 105 Jalousie: AB Jalousie: AUF Lichteinfall Lichteinfall 100% Lamellen vollständig Lamellen vollständig geöffnet (0%) - geschlossen (100%) - indirekter Lichteinfall maximale Beschattung Bild 29: Typ 2 - Lamellenjalousien mit schräger und gerader Lamellenstellung Best. Nr. 2162 00 Seite 105 von 305...
  • Seite 106 Den Parameter "Umschaltzeit bei Fahrtrichtungswechsel" auf der Parameterseite "Ax – Zeiten" (x = Nummernpaar des Ausgangs) auf die erforderliche Umschaltpause einstellen. Im Auslieferungszustand des Raumaktors ist generell eine Umschaltzeit von 1 s werkseingestellt. Best. Nr. 2162 00 Seite 106 von 305...
  • Seite 107 Endlage (0 %). Sie soll auf 25 % positioniert werden. Der Aktor errechnet die für die Positionierung erforderliche Fahrzeit: 20 s ⋅ 0,25 = 5 s. (25 %) Im Anschluss fährt der Ausgang 5 s lang die Rolllade nach unten und positioniert somit auf 25 % Behanghöhe. Best. Nr. 2162 00 Seite 107 von 305...
  • Seite 108 Hilfe einer Referenzfahrt (siehe "Referenzfahrt"). Ablaufende Positionsfahrten werden bei Bus- oder Netzspannungsausfall abgebrochen. Bei Busausfall wird das parametrierte Verhalten ausgeführt. Bei Netzausfall stoppen die Antriebe. Positionsfahrten werden auch beim Aktivieren der Handbedienung unterbrochen. Best. Nr. 2162 00 Seite 108 von 305...
  • Seite 109 Bei jedem Positionierungsvorgang bezieht sich die Jalousie-Sollposition auf eine Lamellenposition von 100 %. Aus diesem Grund wird bei einer Nachpositionierung der Lamelle (0 bis 100 %) eine geringere Jalousieposition als die Sollposition rückgemeldet. Best. Nr. 2162 00 Seite 109 von 305...
  • Seite 110 100 %, wenn für die Lamellen keine gesonderte Positionsvorgabe erfolgte. Je kleiner das Verhältnis der Lamellenfahrzeit zur Jalousiefahrzeit ist, desto genauer arbeitet die Positionierung und umso weniger beeinflusst die Verstellung des Lamellenwinkels die Jalousiehöhe. Best. Nr. 2162 00 Seite 110 von 305...
  • Seite 111 Lamellenposition gilt außerdem als abgeglichen, sobald sich die Jalousie durch einen Langzeitbefehl in Aufwärts- oder Abwärtsrichtung für mindestens die parametrierte Lamellenfahrzeit bewegt hat. Eine abgeschlossene Referenzfahrt der Jalousie gleicht auch die Lamellenposition ab. Best. Nr. 2162 00 Seite 111 von 305...
  • Seite 112 (obere Endlage / Lamelle oder Lüftungsklappe geöffnet) (alle Zwischenwerte gerundet auf 1 %-Schritte) 100 % (untere Endlage / Lamelle oder Lüftungsklappe geschlossen) Tabelle 2: Datenformat der Positionierungsobjekte mit Umrechnung in prozentuale Positionswerte Best. Nr. 2162 00 Seite 112 von 305...
  • Seite 113 Positionierung auftreten. Diese Positionsabweichungen von der Sollposition sind meist auf äußere physikalische Einflüsse zurückzuführen. Um im Betrieb immer eine genaue Positionierung zu erzielen, wird empfohlen, mindestens einmal am Tag die Referenzfahrt auszuführen. Das kann beispielsweise durch einen Zentral-Auf-Befehl auf das Langzeitobjekt erfolgen. Best. Nr. 2162 00 Seite 113 von 305...
  • Seite 114 Referenzfahrt (siehe "Referenzfahrt") ausgeführt werden, sodass ein Positionsabgleich erfolgen kann. Der Aktor führt bei unbekannten Positionen automatisch Referenzfahrten aus, wenn er neue Positionen vorgegeben bekommt und diese einstellen soll. Solange eine Position unbekannt ist, steht der Objektwert der Rückmeldeobjekte auf "0". Best. Nr. 2162 00 Seite 114 von 305...
  • Seite 115 Ablauf der Verzögerungszeit der zuletzt statisch eingestellte Positionswert auf den Bus übertragen. In einer laufenden Verzögerungszeit wird keine Rückmeldung ausgesendet, auch dann nicht, wenn sich ein Positionswert während der Verzögerung ändert. Best. Nr. 2162 00 Seite 115 von 305...
  • Seite 116 Busspannung eingeschaltet ist. Bei Jalousiebetrieb bewirken Positionsänderungen der Jalousie, die innerhalb der Lamellenverstellung (0 bis 100 %) liegen, keine Fahrt und somit auch keine Änderung der rückgemeldeten Positionsdaten. Best. Nr. 2162 00 Seite 116 von 305...
  • Seite 117 "Antriebsbewegung" geschrieben. Außerdem wird der Zustand der Rückmeldung ausschließlich aus dem Relaiszustand des Aktors abgeleitet. Sollte also ein Antrieb blockiert sein oder sich bereits in einer Endlage befinden, entspricht der zurückgemeldete Wert nicht dem tatsächlichen Zustand der Antriebsbewegung. Best. Nr. 2162 00 Seite 117 von 305...
  • Seite 118 Positionswert beispielsweise durch Referenzfahrt bekannt wird. Das automatische Senden nach Busspannungswiederkehr erfolgt nur dann, wenn sich intern eine Änderung des Objektzustandes ergeben hat (beispielsweise durch Referenzfahrt während einer Handbedienung). Best. Nr. 2162 00 Seite 118 von 305...
  • Seite 119 Rückmeldung ausgesendet, auch dann nicht, wenn der Antrieb stoppt oder sich in Bewegung setzt. Das automatische Senden nach Busspannungswiederkehr erfolgt nur dann, wenn sich der Antrieb bei Buswiederkehr in Bewegung setzt oder wenn sich durch den Busausfall eine Änderung der Antriebsbewegung ergeben hat. Best. Nr. 2162 00 Seite 119 von 305...
  • Seite 120 Zwangsstellung und eine Handbedienung vor Ort am Gerät sind höher priorisiert, so dass diese Funktionen eine Sicherheitsverriegelung übersteuern können. Am Ende einer Zwangsstellung oder einer Handbedienung wird die Sicherheitsreaktion wieder neu ausgeführt, wenn ein zugewiesener Sicherheitsalarm noch aktiv ist. Best. Nr. 2162 00 Seite 120 von 305...
  • Seite 121 Den Parameter "Verhalten bei …" einstellen auf "keine Reaktion". Zu Beginn des Alarms wird der Ausgang verriegelt und das Relais des Ausgangs zeigt keine Reaktion. Zu diesem Zeitpunkt ablaufende Fahrten werden noch vollständig zu Ende ausgeführt. Best. Nr. 2162 00 Seite 121 von 305...
  • Seite 122 Den Parameter "Verhalten am Ende der Sicherheit" einstellen auf "stopp". Am Ende aller Sicherheitsalarme wird der Ausgang freigegeben und der Aktor steuert die Relais des Ausgangs in die Position "stopp". Dadurch wird eine evtl. ablaufende Antriebsfahrt unterbrochen. Best. Nr. 2162 00 Seite 122 von 305...
  • Seite 123 Das eingestellte "Verhalten am Ende der Sicherheit" wird nur dann ausgeführt, wenn der Ausgang nach dem Ende aller Sicherheitsalarme in den direkten Betrieb übergeht. Bei einem aktivierten Sonnenschutz (unabhängig von der eingestellten Priorität zu direktem Betrieb) wird dieser ausgeführt. Best. Nr. 2162 00 Seite 123 von 305...
  • Seite 124 Raumaktors unveränderbar eine höhere Priorität besitzen. Am Ende einer der genannten Funktionen mit einer höheren Priorität wird die Reaktion wie zu Beginn des Sonnenschutzes wieder neu ausgeführt, wenn eine Sonnenschutz-Funktion zu diesem Zeitpunkt noch aktiv ist. Best. Nr. 2162 00 Seite 124 von 305...
  • Seite 125 Netzspannungsversorgung noch eingeschaltet ist. Die zuletzt ausgeführte Sonnenschutzreaktion wird somit am Ende eines kurzzeitigen oder permanenten Handbetriebs - falls die Handbedienung bei Busausfall freigegeben ist - auch ohne Busspannung wieder ausgeführt. Best. Nr. 2162 00 Seite 125 von 305...
  • Seite 126 Objekt "Offset Lamellen- position Sonne" * = Optionale Funktionen. ** = Optional nur bei Betriebsart "Jalousien". Objekt "Langzeit" / "Zentral"* Objekt "Kurzzeit" Objekt "Szene" Objekt "Position" Bild 36: Funktionsschaltbild des einfachen Sonnenschutzes Best. Nr. 2162 00 Seite 126 von 305...
  • Seite 127 Zusätzlich kann eine Automatik-Steuerung realisiert werden. Auf diese Weise können Jalousie- steuerungssysteme zur Sonnenstandsnachführung von Behang- und Lamellenposition - wie beispielsweise die Berker, Gira, Jung Wetterstation mit Kombinationssensor - als Automatik-Funktion an den Raumaktor über den Bus angebunden werden. Im erweiterten Sonnenschutz wird die Sonnenbeschattung über das 1 Bit-Kommunikationsobjekt "Sonne / Beschattung Fassade"...
  • Seite 128 Fall kann der direkte Betrieb wieder für die Abend- oder Nachtstunden zentral freigegeben werden. Die Sperrfunktionen der Automatik und des direkten Betriebs können auch miteinander kombiniert werden, so dass jederzeit bedarfsgerecht ein Eingriff in die Sonnenschutz-Steuerung möglich ist. Best. Nr. 2162 00 Seite 128 von 305...
  • Seite 129 Sonnenschutzreaktion neu ausgeführt, wenn die Sonnenschutz-Automatik weiterhin aktiv ist. Ein Update auf das Objekt "Automatik" (aktiviert nach aktiviert) bewirkt die Reaktivierung des Sonnenschutzes, wenn dieser zuvor durch eine direkte Bedienung gemäß niedrigerer Priorität beeinflusst oder abgebrochen wurde. Best. Nr. 2162 00 Seite 129 von 305...
  • Seite 130 "Offset Lamellen- position Sonne" z. B. Visu / Tableau oder * = Optionale Funktionen. KNX/EIB Tastsensor ** = Optional nur bei Betriebsart "Jalousien". Bild 37: Prinzipschaltbild des erweiterten Sonnenschutzes (zur Vereinfachung ohne Sperrfunktionen) Best. Nr. 2162 00 Seite 130 von 305...
  • Seite 131 Busspannungsausfall aktiv, solange die Netzspannungsversorgung noch eingeschaltet ist. Die zuletzt ausgeführte Sonnenschutzreaktion wird somit am Ende eines kurzzeitigen oder permanenten Handbetriebs - falls die Handbedienung bei Busausfall freigegeben ist - auch ohne Busspannung wieder ausgeführt. Best. Nr. 2162 00 Seite 131 von 305...
  • Seite 132 "Ax - Sonnenschutz" auf "höhere Priorität" einstellen. Ein aktiver Sonnenschutz-Betrieb übersteuert den direkten Betrieb. Ein direkter Betrieb kann den Sonnenschutz somit folglich nicht unterbrechen. Der direkte Betrieb ist erst dann wieder möglich, nachdem die Sonnenschutz-Funktion beendet wurde. Best. Nr. 2162 00 Seite 132 von 305...
  • Seite 133 Anfang zeigt am Ausgang keine Reaktion, wenn der Sonnenschutz durch den direkten Betrieb übersteuert wurde. Die empfangenen Positionswerte oder Offsets werden jedoch intern gespeichert, so dass bei einer Reaktivierung des Sonnenschutzes die neuen Positionen angefahren werden. Best. Nr. 2162 00 Seite 133 von 305...
  • Seite 134 Zwangs- oder Sicherheitsfreigabe bewirken keine Freigabe! Eine Freigabe des Sonnenscheinsignals erfolgt nicht, wenn die Freigabefahrt unterbrochen wurde. Auch wird das Sonnenscheinsignal gesperrt, wenn nach einer abgeschlossenen Freigabefahrt erneut der Ausgang über den direkten Betrieb verstellt wurde. Best. Nr. 2162 00 Seite 134 von 305...
  • Seite 135 Im erweiterten Sonnenschutz zeigt ein Update auf das Objekt "Sonne / Beschattung Fassade" von aktiv nach aktiv oder von inaktiv nach inaktiv grundsätzlich keine Reaktion. Es muss ein Zustandswechsel erkannt werden, um das Verhalten eines Ausgangs zu beeinflussen. Best. Nr. 2162 00 Seite 135 von 305...
  • Seite 136 Die Polarität des Objekts "Automatik" ist nicht einstellbar, wenn die Automatik über das Objekt mit sofortiger Nachführung aktiviert wird. In diesem Fall ist die Telegrammpolarität fest vorgegeben: Automatik EIN = "1", Automatik AUS = "0". Best. Nr. 2162 00 Seite 136 von 305...
  • Seite 137 Objekt "Automatik Sperren" stets mit "0" initialisiert. Bei invertierter Polarität des Sperrobjektes (Einstellung "gesperrt = 0") ist die Sperrfunktion in diesem Fall sofort aktiv! Ein Busspannungsausfall bei vorhandener Netzspannungsversorgung beeinflusst den Zustand des Sperrobjekts nicht. Best. Nr. 2162 00 Seite 137 von 305...
  • Seite 138 Ende der Automatik gefahren, wenn die Position vor oder während des Sonnenschutzes unbekannt war. Auch werden bekannte Lamellenpositionen wie beschrieben nachgeführt. Das erfolgt auch dann, wenn die Jalousiehöhe unbekannt ist. Langzeitfahrten (Fahrt ohne Positionsvorgabe) werden immer nachgeführt. Best. Nr. 2162 00 Seite 138 von 305...
  • Seite 139 öffnen" / "abfahren" ↔ "Klappe schließen"). Auch passt die ETS die Parameterauswahl in Abhängigkeit der eingestellten Betriebsart an. Die Sonnenschutz-Funktion muss auf der Parameterseite "Ax – Freigaben" (x = Nummernpaar des Ausgangs) freigegeben sein, damit die Parameter des Sonnenschutzes sichtbar sind. Best. Nr. 2162 00 Seite 139 von 305...
  • Seite 140 Nur Bei "feste Position" und Betriebsart "Jalousie": Den Parameter "Feste Lamellenposition (0…100%)" auf den gewünschten Positionswert parametrieren. Zu Beginn der Sonnenbeschattung fährt der Ausgang die Lamellen unveränderbar auf den parametrierten Positionswert, nachdem die Jalousiehöhe eingestellt wurde. Best. Nr. 2162 00 Seite 140 von 305...
  • Seite 141 Funktion mit einer höheren Priorität aktiviert ist, speichert der Aktor die neu empfangenen Positionswerte und fährt sie bei einem späteren Beschattungsvorgang an. Die zuletzt empfangenen Positionsdaten gehen bei einem Ausfall der Busspannung (Netzspannungsversorgung eingeschaltet) nicht verloren. Best. Nr. 2162 00 Seite 141 von 305...
  • Seite 142 Bei variabler Vorgabe von Positionswerten: Eine Referenzfahrt wird nicht ausgeführt, wenn bei aktivem Sonnenschutz neue Positionswerte über den Bus vorgegeben werden. Bei Betriebsart "Jalousie": Eine abgeschlossene Referenzfahrt der Jalousiehöhe synchronisiert auch die Lamellenposition. Best. Nr. 2162 00 Seite 142 von 305...
  • Seite 143 Offset: -30% Offset: -30% (Offset = 0 %) (Offset = 0%) Offset: +30% Offset: +30% 100% Bild 39: Funktionsweise des Lamellenoffsets als Beispiel (beispielhaft für Lamellentyp 1 / Lamellentyp 2 sinngemäß gleich) Best. Nr. 2162 00 Seite 143 von 305...
  • Seite 144 Der Lamellenoffset wird durch einen fest parametrierten Wert in der ETS vorgegeben und lässt sich dynamisch durch ein separates Kommunikationsobjekt anpassen. Bei jeder Sonnenbeschattung (Sonne / Beschattung Anfang) wird die Lamellen-Sollposition stets um den vorgegebenen Offsetwert korrigiert. Best. Nr. 2162 00 Seite 144 von 305...
  • Seite 145 Netzspannung zur Verfügung gestanden hat (Energiespeicher für Speichervorgang ausreichend geladen). Andernfalls erfolgt keine Speicherung! Der Lamellenoffset hat auf das Verhalten eines Ausgangs am Ende einer Sonnenbeschattung (Sonne / Beschattung Ende) keinen Einfluss. Best. Nr. 2162 00 Seite 145 von 305...
  • Seite 146 Ende des Sonnenschutzes gefahren, wenn die Position vor oder während des Sonnenschutzes unbekannt war. Auch werden bekannte Lamellenpositionen wie beschrieben nachgeführt. Das erfolgt auch dann, wenn die Jalousiehöhe unbekannt ist. Langzeitfahrten (Fahrt ohne Positionsvorgabe) werden immer nachgeführt. Best. Nr. 2162 00 Seite 146 von 305...
  • Seite 147 Am Ende der Sonnenbeschattung ruft der Aktor für den betroffenen Ausgang einen festen Positionswert ab. Die Einstellung "feste Position" kann bei der Betriebsart "Jalousie" nur gemeinsam für die Jalousiehöhe und für die Lamellenposition ausgewählt werden. Best. Nr. 2162 00 Seite 147 von 305...
  • Seite 148 ETS freigeschaltet sein! Andernfalls erfolgt eine Positionierung am Ende der Sonnenbeschattung auf unbestimmte Positionswerte. Es werden auch die durch eine Szenen- Speicherfunktion im Aktor abgespeicherten Szenenpositionswerte angefahren. Eine konfigurierte Szenenabrufverzögerung hat auf den Abruf des Szenenwertes durch den Sonnenschutz keine Auswirkung. Best. Nr. 2162 00 Seite 148 von 305...
  • Seite 149 Anwendungsbeispiele der Sonnenschutzfunktion In diesem Kapitel werden verschiedene Anwendungsbeispiele der Sonnenschutzfunktion des Raumaktors in Kombination mit der Gira KNX / EIB Wetterstation (Best.-Nr. 1010 00) und dem Kombinationssensor (Best.-Nr. 1025 00) beschrieben. Die beschriebenen Anwendungsfälle können im einfachen als auch im erweiterten Sonnenschutz verwendet werden.
  • Seite 150 - Reaktion bei Sonne / Beschattung Anfang = feste Positionen, - feste Positionen konfigurieren. Wetterstation Jalousieaktor Beschattung Fassade … [Beschattungsst. Fassaden 1-4] Sonne / Beschattung Fassade (1 bit) (1 bit) Bild 41: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel II. Best. Nr. 2162 00 Seite 150 von 305...
  • Seite 151 [Beschattungsst. Fassaden 1-4] Sonne / Beschattung Fassade (1 bit) (1 bit) Lamellenposition Fassade … Lamellenposition Sonne / [Einzelsteuerung Fassade …] Beschattung (1 byte) (1 byte) Bild 42: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel III. Best. Nr. 2162 00 Seite 151 von 305...
  • Seite 152 Jalousiepos. Sonne / ...[Einzelsteuerung Fassade 1-4] Beschattung (1 byte) (1 byte) Lamellenposition Fassade … Lamellenposition Sonne / [Einzelsteuerung Fassade …] Beschattung (1 byte) (1 byte) Bild 43: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel IV. Best. Nr. 2162 00 Seite 152 von 305...
  • Seite 153 [Beschattungsst. Fassaden 1-4] Sonne / Beschattung Fassade (1 bit) (1 bit) Beschattung Fassade…Behanghöhe Jalousiepos. Sonne / ...[Einzelsteuerung Fassade 1-4] Beschattung (1 byte) (1 byte) Bild 44: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel V. Best. Nr. 2162 00 Seite 153 von 305...
  • Seite 154 – verzögert ausgewertet, wenn eine Zeitverzögerung für dieses Signal in der ETS parametriert ist. Analog kann auch das Präsenzsignal unabhängig zeitverzögert ausgewertet werden, um beispielsweise kurzzeitige Änderungen des Signalzustands zu 'entprellen'. Best. Nr. 2162 00 Seite 154 von 305...
  • Seite 155 Aktivierung der Sonnenschutz-Automatik über das Objekt "Automatik" in Abhängigkeit der Parametrierung entweder sofort oder erst nach dem Erkennen einer Zustandsänderung eines der Signale "Präsenz", "Heizen/Kühlen-Umschaltung" und "Sonne / Beschattung Fassade" (vgl. "Sonnenschutzfunktion – Erweiteter Sonnenschutz"). Best. Nr. 2162 00 Seite 155 von 305...
  • Seite 156 ** = O p tio n a l n u r b e i B e trie b sa rt "J a lo u s ie n ". "D ire k te n B e trie b P o la ritä t S p e rre n " Bild 46: Funktionsschaltbild der Heizen/Kühlen-Automatik Best. Nr. 2162 00 Seite 156 von 305...
  • Seite 157 Reaktion. Es muss ein Zustandswechsel erkannt werden, um das Verhalten eines Ausgangs zu beeinflussen. Die Heizen/Kühlen-Umschaltung wird nach dem Einschalten der Versorgungsspannung (Bus- und Netzspannungsversorgung) des Aktors mit dem Objektwert "0" initialisiert. Best. Nr. 2162 00 Seite 157 von 305...
  • Seite 158 Aktivierung der Sonnenschutz-Automatik. Die Zeitverzögerung wird bei einem Objektupdate auf "Heizen / Kühlen Präsenz" auch bei deaktiviertem Automatik-Betrieb gestartet, so dass der neu empfangene Präsenzzustand bei anschließend aktivierter Automatik ggf. verzögert in Erscheinung tritt. Best. Nr. 2162 00 Seite 158 von 305...
  • Seite 159 Bei der Heizen/Kühlen-Automatik ruft der Aktor für den betroffenen Ausgang einen festen Positionswert ab. Die Einstellung "feste Position" kann bei der Betriebsart "Jalousie" nur gemeinsam für die Jalousiehöhe und für die Lamellenposition ausgewählt werden. Best. Nr. 2162 00 Seite 159 von 305...
  • Seite 160 ETS freigeschaltet sein! Andernfalls erfolgt eine Positionierung bei der Heizen/Kühlen- Automatik auf unbestimmte Positionswerte. Es werden auch die durch eine Szenen-Speicherfunktion im Aktor abgespeicherten Szenenpositionswerte angefahren. Eine konfigurierte Szenenabrufverzögerung hat auf den Abruf des Szenenwertes durch die Heizen/Kühlen-Automatik keine Auswirkung. Best. Nr. 2162 00 Seite 160 von 305...
  • Seite 161 Zwangsstellung, Sicherheit, Sonnenschutz – falls höhere oder gleiche Priorität wie direkter Betrieb) wird ein verzögerter Szenenabruf abgebrochen. Der Szenenabruf wird intern jedoch gespeichert, so dass die zuletzt abgerufenen Szenenpositionen am Ende einer übergeordneten Funktion nachgeführt werden können. Best. Nr. 2162 00 Seite 161 von 305...
  • Seite 162 Szene, so dass weder ein Abruf noch ein Speichervorgang möglich ist. Wenn mehrere Szenen auf die selbe Szenennummer parametriert sind, wird nur die Szene mit der geringsten internen Szenennummer (1…8) angesprochen. Die anderen internen Szenen in diesem Fall werden ignoriert. Best. Nr. 2162 00 Seite 162 von 305...
  • Seite 163 Die Speicherung erfolgt nur dann, wenn zuvor für mindestens 20 Sekunden nach dem letzten Reset ununterbrochen Netzspannung zur Verfügung gestanden hat (Energiespeicher für Speichervorgang ausreichend geladen). Eine Speicherung erfolgt nicht, wenn die Positionsdaten unbekannt sind! Best. Nr. 2162 00 Seite 163 von 305...
  • Seite 164 Netzspannungsversorgung noch eingeschaltet ist. Die Zwangsstellung wird somit am Ende eines zeitweisen oder permanenten Handbetriebs - falls die Handbedienung bei Busausfall freigegeben ist - auch ohne Busspannung neu ausgeführt. Der aktuelle Zustand der Zwangsstellung wird bei Bus- oder Netzspannungsausfall gespeichert. Best. Nr. 2162 00 Seite 164 von 305...
  • Seite 165 Priorität zu direktem Betrieb) wird die Funktion mit der nächst niedrigeren Priorität ausgeführt. Auch wird das parametrierte Verhalten nicht ausgeführt, wenn die Zwangsstellung durch Vorgabe bei Busspannungswiederkehr beendet wird. In diesem Fall wird das eingestellte "Verhalten nach Bus- /Netzspannungswiederkehr" ausgeführt. Best. Nr. 2162 00 Seite 165 von 305...
  • Seite 166 Einstellung oder nachgeführter Zustand "keine Zwangsstellung aktiv": Die Reaktion des betroffenen Ausgangs nach Busspannungswiederkehr wird durch den Parameter "Verhalten nach Bus- /Netzspannungswiederkehr" definiert. Nach einem ETS-Programmiervorgang der Applikation oder der Parameter ist die Zwangsstellung stets gelöscht. Best. Nr. 2162 00 Seite 166 von 305...
  • Seite 167 Rückmeldung, weil sich bei einer Tuchstraffung die Rollladen- oder Markisenposition verändert. Bei einer Positionierung in die untere Endlage (100 %) wird demnach immer ein kleinerer Positionswert nach Ausführung der Tuchstraffung rückgemeldet. Die Tuchstraffungs-Funktion ist nicht bei den Betriebsarten Jalousie oder Lüftungsklappe parametrierbar. Best. Nr. 2162 00 Seite 167 von 305...
  • Seite 168 Die Zeit für die Tuchstraffung ist kleiner als die parametrierte oder eingemessene Fahrzeit der Rolllade oder der Markise einzustellen. Andernfalls entsteht Fehlfunktion. Eine Tuchstraffung findet nur statt, wenn die Abwärtsbewegung länger andauert als die parametrierte Tuchstraffungszeit. Best. Nr. 2162 00 Seite 168 von 305...

  • Seite 169: Funktionsbeschreibung Der Ventilausgänge

    Ausschalten des Ausgangs vollständig geschlossen, wenn ein "AUS"-Telegramm empfangen wird (siehe Bild 48). Schaltende Stellgröße (Bustelegramm) Zustand Ventilausgang Bild 48: Umsetzung einer schaltenden Stellgröße in ein Ausgangssignal bei stromlos geschlossenen Ventilantrieben (Beispiel) Best. Nr. 2162 00 Seite 169 von 305...
  • Seite 170 Einschalten des Ausgangs vollständig geschlossen, wenn ein "AUS"-Telegramm empfangen wird (siehe Bild 50). Schaltende Stellgröße (Bustelegramm) Zustand Ventilausgang Bild 50: Umsetzung einer schaltenden Stellgröße in ein Ausgangssignal bei stromlos geöffneten Ventilantrieben (Beispiel) Best. Nr. 2162 00 Seite 170 von 305...
  • Seite 171 Ein durch einen Netzspannungsausfall oder Kurzschluss vollständig geöffnetes Ventil (Ventil- Wirksinn stromlos geöffnet) wird bei den Statusmeldungen des Aktors ("Status Stellgröße", "Alle Ventile geschlossen", "Rückmeldung größte Stellgröße") wie ein geschlossenes Ventil ausgewertet, da der Ventilzustand durch eine Störung hervorgerufen wurde. Best. Nr. 2162 00 Seite 171 von 305...
  • Seite 172 Objekt umgeschaltet werden. In diesem Fall passt der Raumaktor unmittelbar nach der Umschaltung die Pulsweitenmodulation auf den Ventilpositionswert der gültigen Betriebsart an. Aktualisierungen des Zwangsobjektes von "EIN" nach "EIN" oder von "AUS" nach "AUS" zeigen keine Reaktion. Best. Nr. 2162 00 Seite 172 von 305...
  • Seite 173 (siehe Kapitel "4.2.4.1.1 Allgemeine kanalübergreifende Funktionen - Handbedienung). Der Festsitzschutz besitzt eine höhere Priorität als eine Zwangsstellung, wodurch der Zwangsbetrieb vom Festsitzschutz übersteuert wird. Hingegen besitzt die Zwangsstellung eine höhere Priorität als der Notbetrieb oder der Betrieb durch Stellgrößentelegramme. Best. Nr. 2162 00 Seite 173 von 305...
  • Seite 174 Bei den Einstellungen 1...99 % für den Notbetriebswert führt der Aktor nach Busspannungsausfall solange eine PWM an dem betroffenen Ventilausgang aus, bis dass die Busspannung wieder eingeschaltet und dadurch ggf. ein neuer Ventilzustand vorgegeben oder das Ventil durch eine Handbedienung verstellt wird. Best. Nr. 2162 00 Seite 174 von 305...
  • Seite 175 Zustand der Busspannung – elektrisch nicht mehr angesteuert, wodurch die Antriebe in den vom Hersteller vorgegebenen stromlosen Zustand übergehen (siehe Kapitel "4.2.4.1.1 Allgemeine kanalübergreifende Funktionen" - Netzspannungsüberwachung). Ein aktiver Handbetrieb wird nicht durch einen Busspannungsausfall beendet. Best. Nr. 2162 00 Seite 175 von 305...
  • Seite 176 Ventilzustand vorgegeben wird. Parameter einstellen auf "Zustand wie vor Bus-/Netzausfall". Nach Bus- oder Netzspannungswiederkehr wird der zuletzt vor Bus- oder Netzspannungsausfall eingestellte und intern abgespeicherte Zustand (letzte Stellgröße/Ventil-Sollposition und Zustand des Objektes "Zwangsstellung") nachgeführt. Best. Nr. 2162 00 Seite 176 von 305...
  • Seite 177 Der Aktor nimmt die Kurzschlussmeldung nach Busspannungswiederkehr durch das Aussenden eines Alarmtelegramms entsprechend der in der ETS eingestellten Polarität zurück, wenn während Busspannungsausfall ein zuvor gemeldeter Kurzschluss beseitigt und zurückgesetzt wurde. Best. Nr. 2162 00 Seite 177 von 305...

  • Seite 178: Kurschluss- Und Überlastschutz

    'strombedingte' Überlast an den angeschlossenen elektrothermischen Stellantrieben (siehe Bild 52). A1 A2 A3 A4 A5 A6 ALL OFF OFF/ KNX / EIB Bild 52: Kurzschluss- und Überlasterkennung bei Störung eines Ventilausgangs oder Ventilantriebs Best. Nr. 2162 00 Seite 178 von 305...
  • Seite 179 Beim Zurücksetzen einer Störung durch Abschalten der Netzspannungsversorgung kann unmittelbar nach Netzausfall auch ein Alarmtelegramm im Zuge der Netzspannungsüberwachung auf den Bus ausgesendet werden, falls diese Funktion in der ETS freigegeben ist (vgl. Kapitel "4.2.4.1.1 Allgemeine kanalübergreifende Funktionen") Best. Nr. 2162 00 Seite 179 von 305...
  • Seite 180 (kein Alarm) auf den Bus aus. Erst, wenn ein Ventilausgang nach dem ETS-Programmiervorgang eingeschaltet und eine Störung erkannt wurde, geht der Aktor für den betroffenen Ventilausgang in den Störbetrieb und startet den weiter oben beschriebenen Prüfvorgang. Best. Nr. 2162 00 Seite 180 von 305...
  • Seite 181 Den Parameter "Zeitverzögerung für Meldung nach Busspannungswiederkehr ?" einstellen auf "Ja". Die Zeitverzögerung nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang für die Alarmmeldung ist inaktiv. Das Alarm-Telegramm wird unmittelbar nach der Geräteinitialisierung ausgesendet. Best. Nr. 2162 00 Seite 181 von 305...
  • Seite 182 "I" / "0" / ... A1 A2 A3 A4 A5 A6 ALL OFF OFF/ (15) (16) (17) Bild 53: Stellgrößenprinzip bei schaltender Stellgröße (15): Raumtemperaturregler (RTR) (Stellgröße "1 Bit") (16): Raumaktor (17): Schaltendes Ausgangssignal für Ventilantriebe Best. Nr. 2162 00 Seite 182 von 305...
  • Seite 183 (0...100%) A1 A2 A3 A4 A5 A6 ALL OFF OFF/ (18) (19) (20) Bild 54: Stellgrößenprinzip bei stetiger Stellgröße (18): Raumtemperaturregler (RTR) (Stellgröße "1 Byte") (19): Raumaktor (20): Pulsweitenmoduliertes Ausgangssignal für Ventilantriebe Best. Nr. 2162 00 Seite 183 von 305...
  • Seite 184 Veränderung des Tastverhältnisses des Ein- und Ausschaltimpulse des Ausgangssignals erzielt. Das Tastverhältnis wird ständig durch den Aktor in Abhängigkeit der empfangenen Stellgröße (Normalbetrieb) oder der Ventil-Sollposition (Zwangsstellung, Notbetrieb, nach ETS- Programmiervorgang, bei Busspannungsausfall, bei Bus- und Netzspannungswiederkehr, Handbedienung) angepasst. Best. Nr. 2162 00 Seite 184 von 305...
  • Seite 185 Zeitpunkt erkennt der Aktor, dass es noch möglich ist, die Schließphase zu verlängern, damit sie der neuen Ventilposition (30 %) entspricht. Die Zykluszeit (T) bleibt unverändert, der Startzeitpunkt der Periode wird jedoch automatisch verschoben. Es wird unmittelbar nach Empfang des neuen Ventil-Sollpositionswerts das neue Tastverhältnis eingestellt. Best. Nr. 2162 00 Seite 185 von 305...
  • Seite 186 Zeitpunkt erkennt der Aktor, dass es noch möglich ist, die Öffnungsphase zu verlängern, damit sie der neuen Ventilposition (80 %) entspricht. Die Zykluszeit (T) bleibt von diesem Vorgang unberührt. Es wird unmittelbar nach Empfang des neuen Ventil-Sollpositionswerts das neue Tastverhältnis eingestellt. Best. Nr. 2162 00 Seite 186 von 305...
  • Seite 187 Ventil zu öffnen, damit das Tastverhältnis der neuen Ventilposition (80 %) entspricht. Die Zykluszeit (T) bleibt unverändert, der Startzeitpunkt der Periode wird jedoch automatisch verschoben. Es wird unmittelbar nach Empfang des neuen Ventil-Sollpositionswerts das neue Tastverhältnis eingestellt. Best. Nr. 2162 00 Seite 187 von 305...
  • Seite 188 Ggf. ist es in Abhängigkeit der verwendeten Antriebe erforderlich, diese bei der Erstinbetriebnahme für eine längere Zeit zu bestromen, damit die Antriebe betriebsbereit werden (Angaben des Antriebsherstellers beachten)! Grundsätzlich können bei der Konfiguration der Zykluszeit zwei Fälle unterschieden werden... Best. Nr. 2162 00 Seite 188 von 305...
  • Seite 189 B. 3 min. z. B. 3 min. z. B. 3 min. Verstellzykluszeit Verstellzykluszeit Verstellzykluszeit Bild 56: Idealisierter Verlauf des Ventilhubs exemplarisch dargestellt für eine Stellgröße von ca. 60 % eines stromlos geschlossenen Ventils Best. Nr. 2162 00 Seite 189 von 305...
  • Seite 190 U. größeren Abweichung eingestellt. Damit die Raumtemperatur nach einer gewissen Zeit konstant eingeregelt werden kann, muss der Regler durch kontinuierliche Anpassung der Stellgröße die durch die kurze Zykluszeit herbeigeführte Mittelwertverschiebung ausgleichen. Gewöhnlich sorgt der im Regler implementierte Regelalgorithmus (PI-Regelung) dafür, Regelabweichungen auszugleichen. Best. Nr. 2162 00 Seite 190 von 305...
  • Seite 191 Ventile geschlossen", "Rückmeldung größte Stellgröße") wie ein geschlossenes Ventil ausgewertet, da der Ventilzustand durch eine Störung hervorgerufen wurde. Ein Festsitzschutz läuft stets 'im Hintergrund' ab und wird nicht über die Statusobjekte auf den Bus gemeldet. Best. Nr. 2162 00 Seite 191 von 305...
  • Seite 192 Den Parameter "Zeitverzögerung für Status nach Busspannungswiederkehr" einstellen auf "Nein". Nach dem Einschalten der Busspannungsversorgung oder nach einem ETS-Programmiervorgang wird die Statusmeldung unmittelbar nach der Initialisierung des Aktors auf den Bus ausgesendet. Best. Nr. 2162 00 Seite 192 von 305...
  • Seite 193 Zeitzähler, der mit der festgelegten Überwachungszeit initialisiert wird. Der Raumaktor erwartet in der Überwachungszeit je Ventilausgang mindestens ein Stellgrößentelegramm. Wird ein Telegramm empfangen, so setzt der Aktor die Überwachungszeit für den betroffenen Ventilausgang zurück und startet das Zeitintervall neu. Best. Nr. 2162 00 Seite 193 von 305...
  • Seite 194 Im störungsfreien Betrieb muss das Stellgrößenobjekt des entsprechenden Ventilausgangs innerhalb der Überwachungszeit zyklisch mit Telegrammen beschrieben werden. Den Parameter "Zyklische Überwachung der Stellgröße" einstellen auf "gesperrt". Die zyklische Überwachung ist vollständig gesperrt. Es findet keine Telegrammüberwachung des Stellgrößenobjekts statt. Best. Nr. 2162 00 Seite 194 von 305...
  • Seite 195 Ausbleiben von Stellgrößen = 1". Eine Störung bei der Stellgrößenüberwachung (Notbetrieb) wird durch ein "EIN"-Telegramm signalisiert (Alarm). Beim Zurücksetzen der Störung (Notbetrieb beendet) wird ein "AUS"-Telegramm auf den Bus ausgesendet (kein Alarm). Best. Nr. 2162 00 Seite 195 von 305...

  • Seite 196: Prioritäten

    Für die Ventilausgänge (elektronische Schaltausgänge) ergeben sich die folgenden Prioritäten… – 1. Priorität: Kurzschluss / Überlast (oberste Priorität) – 2. Priorität: Handbetrieb – 3. Priorität: Festsitzschutz – 4. Priorität: Zwangsstellung durch Objekt – 5. Priorität: direkter Busbetrieb (Stellgrößenauswertung) / Notbetrieb Best. Nr. 2162 00 Seite 196 von 305...

  • Seite 197: Auslieferungszustand

    – Verhalten nach Bus- oder Netzspannungswiederkehr: Ventil schließt – Wert für Notbetrieb: 50 % – PWM bei Handbedienung: 50 % – Zykluszeit (PWM der Ausgänge): 15 Minuten, 10 Sekunden – keine zyklische Stellgrößenüberwachung Best. Nr. 2162 00 Seite 197 von 305...

  • Seite 198: Parameter

    Damit ein Netzspannungsausfall am Aktor im Störfall nicht unerkannt bleibt, kann eine Netzausfallmeldung über das Objekt "Alarm Netzausfall" auf den Bus übertragen werden. Die Netzspannungsüberwachung ist gesperrt inaktiv. freigegeben Die Netzspannungsüberwachung ist aktiviert. Best. Nr. 2162 00 Seite 198 von 305...
  • Seite 199 Ausgang 2 des Ausgangspaares A1 und A2 fest. 2 x Schaltausgang Ausgang 3 und Dieser Parameter legt die Kanaldefinition 1 x Jalousieausgang Ausgang 4 des Ausgangspaares A3 und A4 fest. 2 x Schaltausgang Best. Nr. 2162 00 Seite 199 von 305...
  • Seite 200 Rückmeldung" legt allgemein für alle Schaltausgänge die Zykluszeit fest. Einstellung der Stunden der Zykluszeit. Minuten (0...59) Einstellung der Minuten der Zykluszeit. 0…2...59 Sekunden (10...59) Einstellung der Sekunden der Zykluszeit. 10...59 Voreinstellung: 2 Minuten 10 Sekunden Best. Nr. 2162 00 Seite 200 von 305...
  • Seite 201 Zentralfunktion möglich. Polarität Zentralobjekt Hier wird die Polarität des Zentralobjektes 0 = ausschalten; 1 = "Zentral schalten" eingestellt. einschalten Dieser Parameter ist nur bei 0 = einschalten; 1 = freigegebener Schalten-Zentralfunktion ausschalten sichtbar. Best. Nr. 2162 00 Seite 201 von 305...
  • Seite 202 Rückmeldungen unter "Schaltausgänge Zeiten" parametriert. Das Rückmeldetelegramm wird nur bei Nein (Senden nur bei Änderung des Zustands auf den Bus Änderung) ausgesendet. Dieser Parameter ist nur bei freigegebener Sammelrückmeldung sichtbar. Best. Nr. 2162 00 Seite 202 von 305...
  • Seite 203 Schaltausgänge die Einschaltzeit und die Ausschaltzeit eines blinkenden Ausgangssignals. Beispiel: Zeit für Blinken = 1 s 1 s ein 1 s aus 1 s ein 1 s aus ... Best. Nr. 2162 00 Seite 203 von 305...
  • Seite 204 An dieser Stelle kann der zweite gesperrt Windalarm freigegeben und somit das freigegeben Kommunikationsobjekt freigeschaltet werden (Einstellung: "freigegeben"). Bei deaktiviertem zweiten Windalarm (Einstellung: "gesperrt") ist die ggf. parametrierte Zuordnung einzelner Jalousieausgänge zum Windalarm 2 ohne Funktion. Best. Nr. 2162 00 Seite 204 von 305...
  • Seite 205 Wind Frost Regen Wind Die drei Windalarme haben zueinander Frost Wind Regen die gleiche Priorität. Die Freischaltparameter der Sicherheitsalarme und der Priorität- Parameter ist nur dann sichtbar, wenn die Sicherheitsfunktionen freigeschaltet sind. Best. Nr. 2162 00 Seite 205 von 305...
  • Seite 206 Voreinstellung: 25 Minuten Die Zykluszeit des Senders sollte kleiner als die Hälfte der parametrierten Überwachungszeit des Aktors sein. Die Zeiteinstellung ist nur dann möglich, wenn die Überwachung für die Windalarme aktiviert ist. Best. Nr. 2162 00 Seite 206 von 305...
  • Seite 207 Voreinstellung: 2 Minuten Die Zykluszeit des Senders sollte kleiner als die Hälfte der parametrierten Überwachungszeit des Aktors sein. Die Zeiteinstellung ist nur dann möglich, wenn die Überwachung für den Regenalarm aktiviert ist. Best. Nr. 2162 00 Seite 207 von 305...
  • Seite 208 Voreinstellung: 2 Minuten Die Zykluszeit des Senders sollte kleiner als die Hälfte der parametrierten Überwachungszeit des Aktors sein. Die Zeiteinstellung ist nur dann möglich, wenn die Überwachung für den Frostalarm aktiviert ist. Best. Nr. 2162 00 Seite 208 von 305...
  • Seite 209 Stellgröße oder eine andere Funktion vorgegeben oder aktiviert wird. In diesem Fall wird die PWM nach einem ETS- Programmiervorgang auch für Ventilausgänge mit einer schaltenden Stellgröße (1 Bit) ausgeführt! Best. Nr. 2162 00 Seite 209 von 305...
  • Seite 210 "Umschaltung Sommer/Winter" wird nach Sommerbetrieb einem ETS-Programmiervorgang und nach Bus- oder Netzspannungswiederkehr durch den Raumaktor automatisch initialisiert. Der Initialisierungswert wird an dieser Stelle konfiguriert. Dieser Parameter ist nur sichtbar, wenn die Umschaltung Sommer-/Winterbetrieb freigeschaltet ist. Best. Nr. 2162 00 Seite 210 von 305...
  • Seite 211 Der Raumaktor verfügt über einen automatischen Festsitzschutz, um ein freigegeben Verkalken oder ein Festfahren eines länger nicht angesteuerten Ventils zu verhindern. Der Festsitzschutz wirkt, falls er an dieser Stelle freigegeben ist, stets zeitgleich auf beide Ventilausgänge. Best. Nr. 2162 00 Seite 211 von 305...
  • Seite 212 Bleiben in der Überwachungszeit Telegramme aus, aktiviert der Aktor den Notbetrieb und stellt die angeschlossenen Ventilantriebe auf eine in der ETS parametrierte Notbetriebs-Ventilposition ein. Die Zykluszeit wird gemeinsam für beide Ventilausgänge konfiguriert. Voreinstellung: 30 Minuten Best. Nr. 2162 00 Seite 212 von 305...
  • Seite 213 Nur sichtbar bei freigegebener Sperrfunktion der Handbedienung. Status senden ? Der aktuelle Status der Handbedienung kann über ein separates Statusobjekt auf den Bus ausgesendet werden, wenn die Nein Busspannung vorhanden ist (Einstellung: "Ja"). Best. Nr. 2162 00 Seite 213 von 305...
  • Seite 214 Dieser Parameter ist nur dann sichtbar, wenn das Senden des Status der Handbedienung freigegeben ist. Der Status wird nach Busspannungs- wiederkehr nur dann aktiv auf den Bus ausgesendet ("0"), wenn durch die Buswiederkehr eine Handbedienung beendet wurde. Best. Nr. 2162 00 Seite 214 von 305...
  • Seite 215 Busbetrieb sperrbar sperren, sodass die gesperrten Ausgänge Nein nicht mehr durch den Bus ansteuerbar sind. Eine Sperrung durch die Hand- bedienung wird nur dann zugelassen, wenn dieser Parameter auf "Ja" eingestellt ist. Best. Nr. 2162 00 Seite 215 von 305...
  • Seite 216 Pulsweitenmodulation auszuführen. Folglich wird bei einem Tastenbefehl "Ventil schließen" der Ventilausgang dauerhaft geschlossen. Die Ansteuerung der Ausgänge geschieht auch in diesem Fall unter Berücksichtigung des je Ventilausgangs konfigurierten Ventil- Wirksinns. Best. Nr. 2162 00 Seite 216 von 305...
  • Seite 217 Parameter-Download durch die ETS ausgeführt. Der einfache Download nur der physikalischen Adresse oder ein partielles Programmieren nur der Gruppenadressen bewirkt, dass nicht dieser Parameter berücksichtigt, sondern das parametrierte "Verhalten nach Busspannungswiederkehr" ausgeführt wird! Best. Nr. 2162 00 Seite 217 von 305...
  • Seite 218 (0...100%) werden soll, nachdem die Jalousiehöhe positioniert wurde. Dieser Parameter ist nur sichtbar, wenn das "Verhalten bei Busspannungsausfall" auf "Position anfahren" eingestellt ist. Dieser Parameter ist nur in der Betriebsart Jalousie sichtbar. Best. Nr. 2162 00 Seite 218 von 305...
  • Seite 219 Busspannungsausfall (0...100%) angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn das "Verhalten bei Busspannungsausfall" auf "Position anfahren" eingestellt ist. Dieser Parameter ist nur in der Betriebsart Lüftungsklappe sichtbar. Best. Nr. 2162 00 Seite 219 von 305...
  • Seite 220 /Netzspgs.wiederkehr wiederkehr angefahren werden soll. (0...100%) Dieser Parameter ist nur sichtbar, wenn das "Verhalten nach Bus- oder Netzspannungswiederkehr" auf "Position anfahren" eingestellt ist. Dieser Parameter ist nur in der Betriebsart Jalousie sichtbar. Best. Nr. 2162 00 Seite 220 von 305...
  • Seite 221 Verlängerung. Die Verlängerung errechnet sich prozentual aus der Differenz der ermittelten Fahrzeit in die untere Endlage (vollständig geschlossene Position) zur Fahrzeit in die 10 % 12,5 % obere Endlage (vollständig geöffnete Position). Best. Nr. 2162 00 Seite 221 von 305...
  • Seite 222 Hier wird die Fahrzeit der Jalousie Minuten (0...59) eingestellt. Es ist die Zeit für einen kompletten Lauf von der oberen Endlage in die untere Endlage zu ermitteln. Einstellung der Minuten der Fahrzeit der Jalousie. Best. Nr. 2162 00 Seite 222 von 305...
  • Seite 223 Einstellung der Minuten der Fahrzeit der Lüftungsklappe. Sekunden 0...59 Einstellung der Sekunden der Fahrzeit der (0...59) Lüftungsklappe. Voreinstellung: 1 Minute Die Fahrzeit ist genau zu ermitteln! Diese Parameter sind nur in der Betriebsart Lüftungsklappe sichtbar. Best. Nr. 2162 00 Seite 223 von 305...
  • Seite 224 Die Zeit der Lamellen ist kleiner zu parametrieren als die Zeit der Jalousie. Diese Parameter sind nur in der Betriebsart Jalousie sichtbar. Umschaltzeit bei 0,5 s Legt die Pause bei einem Fahrtrichtungs- Fahrtrichtungswechsel wechsel (Umschaltzeit) fest. Best. Nr. 2162 00 Seite 224 von 305...
  • Seite 225 Tuchstraffungsfunktion gesperrt oder freigegeben freigegeben werden. Bei freigegebener Funktion erscheinen die erforderlichen Parameter unter "Ax - Tuchstraffung" und die benötigten Objekte werden freigeschaltet. Dieser Parameter ist nur in der Betriebsart Rolllade / Markise sichtbar. Best. Nr. 2162 00 Seite 225 von 305...
  • Seite 226 Zu beachten ist, dass die Jalousie-Zentralfunktion auf der Parameterseite "Allgemein Jalousieausgänge" auch freigegeben sein muss. Andernfalls hat eine Zuordnung keinen Einfluss auf den Jalousieausgang. Der Ausgang ist nicht der Zentralfunktion Nein zugeordnet. Best. Nr. 2162 00 Seite 226 von 305...
  • Seite 227 Statusobjekt (Telegrammübertragung nur als Antwort auf eine Leseanfrage). Die Kommunikationsflags des Objektes werden durch die ETS automatisch der Einstellung entsprechend gesetzt. Dieser Parameter ist nur in der Betriebsart Rolllade / Markise sichtbar. Best. Nr. 2162 00 Seite 227 von 305...
  • Seite 228 Bus ausgesendet werden. Die Einstellung Nein "Ja" aktiviert die Verzögerungszeit bei Busspannungswiederkehr für die Rückmeldung. Die Verzögerungszeit wird auf der Parameterseite "Allgemein" parametriert. Dieser Parameter ist nur bei aktiv sendendem Rückmeldeobjekt sichtbar. Best. Nr. 2162 00 Seite 228 von 305...
  • Seite 229 Bus ausgesendet werden. Die Einstellung Nein "Ja" aktiviert die Verzögerungszeit bei Busspannungswiederkehr für die Rückmeldung. Die Verzögerungszeit wird auf der Parameterseite "Allgemein" parametriert. Dieser Parameter ist nur bei aktiv sendendem Rückmeldeobjekt sichtbar. Best. Nr. 2162 00 Seite 229 von 305...
  • Seite 230 Statusobjekt (Telegrammübertragung nur als Antwort auf eine Leseanfrage). Die Kommunikationsflags des Objektes werden durch die ETS automatisch der Einstellung entsprechend gesetzt. Dieser Parameter ist nur in der Betriebsart Rolllade / Markise sichtbar. Best. Nr. 2162 00 Seite 230 von 305...
  • Seite 231 Bus ausgesendet werden. Die Einstellung Nein "Ja" aktiviert die Verzögerungszeit bei Busspannungswiederkehr für die Rückmeldung. Die Verzögerungszeit wird auf der Parameterseite "Allgemein" parametriert. Dieser Parameter ist nur bei aktiv sendendem Rückmeldeobjekt sichtbar. Best. Nr. 2162 00 Seite 231 von 305...
  • Seite 232 Bus ausgesendet werden. Die Einstellung Nein "Ja" aktiviert die Verzögerungszeit bei Busspannungswiederkehr für die Rückmeldung. Die Verzögerungszeit wird auf der Parameterseite "Allgemein" parametriert. Dieser Parameter ist nur bei aktiv sendendem Rückmeldeobjekt sichtbar. Best. Nr. 2162 00 Seite 232 von 305...
  • Seite 233 An dieser Stelle wird festgelegt, ob und auf Nein Windalarmen welchen Windalarm der Ausgang reagiert. Windalarm 1 Windalarm 2 Windalarm 3 Windalarm 1 + 2 Windalarm 1 + 3 Windalarm 2 + 3 Windalarm 1 + 2 + 3 Best. Nr. 2162 00 Seite 233 von 305...
  • Seite 234 Windalarme aktiviert wird. Dieser Parameter ist nur sichtbar, wenn der Ausgang mindestens einem Windalarm zugeordnet ist. Zuordnung zum An dieser Stelle wird festgelegt, ob der Regenalarm Ausgang auf den Regenalarm reagiert. Nein Best. Nr. 2162 00 Seite 234 von 305...
  • Seite 235 An dieser Stelle wird festgelegt, ob der Frostalarm Ausgang auf den Frostalarm reagiert. Nein Eine Zuordnung zu den Alarmen ist nur dann möglich, wenn die Sicherheitsfunktionen und die Alarme auf der Parameterseite "Allgemein Jalousieausgänge" freigegeben sind. Best. Nr. 2162 00 Seite 235 von 305...
  • Seite 236 Aktor die Relais des Ausgangs in die Position "stopp" und verriegelt den Ausgang. Dadurch wird eine evtl. ablaufende Antriebsfahrt unterbrochen. Dieser Parameter ist nur sichtbar, wenn der Ausgang dem Frostalarm zugeordnet ist. Best. Nr. 2162 00 Seite 236 von 305...
  • Seite 237 Langzeitobjekt und die Szenenfunktion nachgeführt. Das bei diesem Parameter eingestellte Verhalten wird nur dann ausgeführt, wenn der Ausgang nach Sicherheit in den direkten Betrieb übergeht. Bei einem aktivierten Sonnenschutz wird dieser ausgeführt. Best. Nr. 2162 00 Seite 237 von 305...
  • Seite 238 Betrieb eingeleiteten und ununterbrochenen Freigabefahrt in die obere Endlage kann der Sonnenschutz aktiviert werden. Direkter Betrieb = Langzeit-/Kurzzeitbedienung; Positionierung über Objekte, Szenen, Zentral. Dieser Parameter ist nur im einfachen Sonnenschutz sichtbar. Best. Nr. 2162 00 Seite 238 von 305...
  • Seite 239 Polarität Objekt "Sonne / Hier wird die Polarität des Sonnenschein = 1; Beschattung Fassade" Eingangsobjektes "Sonne / Beschattung kein Sonnenschein = 0 Fassade" des Sonnenschutzes definiert. Sonnenschein = 0; kein Sonnenschein = 1 Best. Nr. 2162 00 Seite 239 von 305...
  • Seite 240 Objektes festgelegt. deaktiviert = 0 Automatik: aktiviert = 0; Dieser Parameter ist nur sichtbar, wenn deaktiviert = 1 der Parameter "Aktivierung Automatik- Betrieb über" auf "Obj. 'Automatik' & nächste Zustandsänderung" eingestellt ist. Best. Nr. 2162 00 Seite 240 von 305...
  • Seite 241 Priorität den Sonnenschutz nie abbrechen. Auch außerhalb des Sonnenschutzes ist der direkte Betrieb dann gesperrt. Die Einstellung "Ja" gibt die Sperrfunktion frei und schaltet das Sperrobjekt sichtbar. Direkter Betrieb = Langzeit-/Kurzzeitbedienung; Positionierung über Objekte, Szenen, Zentral. Best. Nr. 2162 00 Seite 241 von 305...
  • Seite 242 Sperrung ist aktiviert, wenn ein Telegramm gemäß der Polarität 'gesperrt' empfangen Automatik: freigegeben = 0; wird. gesperrt = 1 Dieser Parameter ist nur sichtbar, wenn der Parameter "Sperrfunktion für direkten Betrieb ?" auf "Ja" eingestellt ist. Best. Nr. 2162 00 Seite 242 von 305...
  • Seite 243 Positionsobjekte, das Langzeitobjekt und die Szenenfunktion nachgeführt. Das bei diesem Parameter eingestellte Verhalten wird nur dann ausgeführt, wenn keine Funktion mit einer höheren Priorität (z. B. Sicherheit) zum Zeitpunkt des Endes des Automatik-Betriebs aktiviert ist. Best. Nr. 2162 00 Seite 243 von 305...
  • Seite 244 Einstellung der Minuten der Verzögerungszeit. Sekunden (0...59) 0...30…59 Einstellung der Sekunden der Verzögerungszeit. Voreinstellung: 30 Sekunden Die Zeiteinstellung "0" in beiden Parametern deaktiviert die Verzögerungszeit. In diesem Fall wird der Zustand der Sonnenbeschattung sofort ausgewertet. Best. Nr. 2162 00 Seite 244 von 305...
  • Seite 245 Jalousie- und Der Ausgang fährt die durch zwei separate Lamellenposition Objekte vorgegebenen und dadurch variablen Jalousie- und Lamellenpositionen zu Beginn der Sonnenbeschattung an. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 245 von 305...
  • Seite 246 Der Ausgang fährt die durch ein separates variable Rollladen- / Objekt vorgegebene und dadurch variable Markisenposition Rollladen- / Markisenposition zu Beginn der Sonnenbeschattung an. Dieser Parameter ist nur in der Betriebsart "Rolllade / Markise" sichtbar. Best. Nr. 2162 00 Seite 246 von 305...
  • Seite 247 An dieser Stelle wird die Szenennummer der internen Szene definiert, welche zu Beginn der Sonnenbeschattung abgerufen wird. Dieser Parameter ist nur sichtbar, wenn der Parameter "Reaktion bei Sonne / Beschattung Anfang" auf "Abruf interne Szene" eingestellt ist. Best. Nr. 2162 00 Seite 247 von 305...
  • Seite 248 Positionieren der Jalousie angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn die Lamelle zu Beginn der Sonnenbeschattung einen festen Positionswert anfahren soll. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 248 von 305...
  • Seite 249 Dieser Parameter ist nur sichtbar, wenn der Parameter "Feste Rollladen- / Markisenposition" auf "wie parametrierter Wert" eingestellt ist. Dieser Parameter ist nur in der Betriebsart "Rolllade / Markise" sichtbar. Best. Nr. 2162 00 Seite 249 von 305...
  • Seite 250 Position. Durch das Erzwingen der Referenzfahrt können an verschiedene Ausgänge angeschlossene Antriebe synchronisiert werden. Wenn die Synchronisationsfahrt nicht erzwungen wird (Einstellung: "Nein"), führt der Aktor lediglich einmalig nach Wiederkehr der Versorgungsspannung eine Referenzfahrt aus. Best. Nr. 2162 00 Seite 250 von 305...
  • Seite 251 Dieser Parameter ist nur sichtbar, wenn der Parameter "Offset bei fester und variabler Lamellenposition" auf "Offset wie Parameter" oder auf "Offset wie Parameter und durch Objekt" eingestellt ist. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 251 von 305...
  • Seite 252 Dieser Parameter ist nur sichtbar, wenn der Parameter "Offset bei fester und variabler Lamellenposition" auf "Offset wie Parameter und durch Objekt" eingestellt ist. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 252 von 305...
  • Seite 253 Einstellung der Minuten der Verzögerungszeit. Sekunden (0...59) 0...30…59 Einstellung der Sekunden der Verzögerungszeit. Voreinstellung: 30 Sekunden Die Zeiteinstellung "0" in beiden Parametern deaktiviert die Verzögerungszeit. In diesem Fall wird der Zustand der Sonnenbeschattung sofort ausgewertet. Best. Nr. 2162 00 Seite 253 von 305...
  • Seite 254 Das bei diesem Parameter eingestellte Verhalten wird nur dann ausgeführt, wenn keine Funktion mit einer höheren Priorität (z. B. Sicherheit) zum Zeitpunkt des Endes der Sonnenbeschattung aktiviert ist. Dieser Parameter ist nur im einfachen Sonnenschutz sichtbar. Best. Nr. 2162 00 Seite 254 von 305...
  • Seite 255 Dieser Parameter ist nur im erweiterten Sonnenschutz sichtbar. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Dieser Parameter definiert nicht das Verhalten des Ausgangs am Ende des Automatik-Betriebs (vgl. Parameter "Reaktion bei Automatik-Betrieb Ende")! Best. Nr. 2162 00 Seite 255 von 305...
  • Seite 256 Dieser Parameter ist nur im erweiterten Sonnenschutz sichtbar. Dieser Parameter ist nur in der Betriebsart "Rolllade / Markise" sichtbar. Dieser Parameter definiert nicht das Verhalten des Ausgangs am Ende des Automatik-Betriebs (vgl. Parameter "Reaktion bei Automatik-Betrieb Ende")! Best. Nr. 2162 00 Seite 256 von 305...
  • Seite 257 An dieser Stelle wird die Szenennummer der internen Szene definiert, welche am Ende der Sonnenbeschattung abgerufen wird. Dieser Parameter ist nur sichtbar, wenn der Parameter "Reaktion bei Sonne / Beschattung Ende" auf "Abruf interne Szene" eingestellt ist. Best. Nr. 2162 00 Seite 257 von 305...
  • Seite 258 Positionieren der Jalousie angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn die Lamelle am Ende der Sonnenbeschattung einen festen Positionswert anfahren soll. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 258 von 305...
  • Seite 259 Ende der Sonnenbeschattung angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn der Parameter "Feste Rollladen- / Markisenposition" auf "wie parametrierter Wert" eingestellt ist. Dieser Parameter ist nur in der Betriebsart "Rolllade / Markise" sichtbar. Best. Nr. 2162 00 Seite 259 von 305...
  • Seite 260 Ende der Sonnenbeschattung angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn der Parameter "Feste Lüftungsklappenposition" auf "wie parametrierter Wert" eingestellt ist. Dieser Parameter ist nur in der Betriebsart "Lüftungsklappe" sichtbar. Best. Nr. 2162 00 Seite 260 von 305...
  • Seite 261 An das Objekt werden beispielsweise Raumtemperaturregler oder Außenthermometer angekoppelt. Die Heizen/Kühlen-Umschaltung wird nach der Wiederkehr der Versorgungsspannung des Aktors gemäß dem Objektwert "0" und der eingestellten Polarität initialisiert. Dieser Parameter ist nur bei freigegebener Heizen/Kühlen-Automatik sichtbar. Best. Nr. 2162 00 Seite 261 von 305...
  • Seite 262 Heizen/Kühlen-Automatik sichtbar. Zeitverzögerung bei 0...59 Das über das Objekt "Heizen/Kühlen Präsenz Ende Präsenz" empfangene Telegramm zur Minuten (0...59) Deaktivierung der Präsenzfunktion (gemäß Polarität) kann zeitverzögert ausgewertet werden. Einstellung der Minuten der Verzögerungszeit. Best. Nr. 2162 00 Seite 262 von 305...
  • Seite 263 Der Ausgang fährt eine fest parametrierte in allen Fällen Lamellenposition Jalousie- und Lamellenposition an. identisch. Dieser Parameter ist nur bei freigegebener Heizen/Kühlen-Automatik sichtbar. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 263 von 305...
  • Seite 264 Der Ausgang fährt eine fest parametrierte in allen Fällen Rollladen- oder Markisenposition an. Markisenposition identisch. Dieser Parameter ist nur bei freigegebener Heizen/Kühlen-Automatik sichtbar. Dieser Parameter ist nur in der Betriebsart "Rolllade / Markise" sichtbar. Best. Nr. 2162 00 Seite 264 von 305...
  • Seite 265 An dieser Stelle wird die Szenennummer der internen Szene definiert, welche abgerufen wird. Dieser Parameter ist nur sichtbar, wenn der Parameter "Reaktion bei Sonne / Beschattung" der Heizen/Kühlen- Automatik auf "Abruf interne Szene" eingestellt ist. Best. Nr. 2162 00 Seite 265 von 305...
  • Seite 266 Positionieren der Jalousie angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn die Lamelle bei der Heizen/Kühlen- Automatik einen festen Positionswert anfahren soll. Dieser Parameter ist nur in der Betriebsart "Jalousie" sichtbar. Best. Nr. 2162 00 Seite 266 von 305...
  • Seite 267 Es wird der aktuelle Positionswert der Position Lüftungsklappe beibehalten. Dieser Parameter ist nur sichtbar, wenn die Lüftungsklappe bei der Heizen/Kühlen-Automatik einen festen Positionswert anfahren soll. Dieser Parameter ist nur in der Betriebsart "Lüftungsklappe" sichtbar. Best. Nr. 2162 00 Seite 267 von 305...
  • Seite 268 Lüftungsklappe fest parametriert, welcher bei der Heizen/Kühlen-Automatik angefahren werden soll. Dieser Parameter ist nur sichtbar, wenn der Parameter "Feste Lüftungsklappenposition" auf "wie parametrierter Wert" eingestellt ist. Dieser Parameter ist nur in der Betriebsart "Lüftungsklappe" sichtbar. Best. Nr. 2162 00 Seite 268 von 305...
  • Seite 269 Szenen-Zustände ersetzt werden, kann der Aktor ein Überschreiben der Szenenwerte unterbinden (Einstellung: "Nein"). Alternativ können bei jedem Programmiervorgang durch die ETS die ursprünglichen Werte wieder in das Gerät geladen werden (Einstellung: "Ja"). Best. Nr. 2162 00 Seite 269 von 305...
  • Seite 270 Abruf der *: Der vordefinierte Szene ausgeführt wird. X = Abhängig von der Positionswert ist abhängig Szene (1...8) von der Szene (1...8). Dieser Parameter ist nur in der Betriebsart "Lüftungsklappe" sichtbar. Best. Nr. 2162 00 Seite 270 von 305...
  • Seite 271 Funktion kann die aktuelle Nein X = Abhängig von der Position (0...100 %) beim Empfang eines Szene (1...8) Speichertelegramms über das Nebenstellenobjekt intern abgespeichert werden. Bei der Einstellung "Nein" werden Speichertelegramme verworfen. Best. Nr. 2162 00 Seite 271 von 305...
  • Seite 272 Zwangsfunktion eingestellte oder die während der Zwangsfunktion intern nachgeführte Position am Ausgang eingestellt. Am Ende der Zwangsstellung wird die keine Änderung eingestellte Position nicht verändert. Der Ausgang ist im Anschluss wieder freigegeben. Best. Nr. 2162 00 Seite 272 von 305...
  • Seite 273 Auch nach einem ETS-Programmier- vorgang der Applikation oder der Parameter wird dieser Parameter ausgewertet. Die Parameter zur Zwangsstellung sind nur dann sichtbar, wenn der Parameter "Zwangsstellungs-Funktion" unter "Ax - Freigaben" auf "freigegeben" eingestellt ist. Best. Nr. 2162 00 Seite 273 von 305...
  • Seite 274 Einstellung der Sekunden der Tuchstraffungsfahrt. Millisekunden Einstellung der Millisekunden der 0…9 (0…9 x 100) Tuchstraffungsfahrt. Voreinstellung: 1 Sekunde Die Zeit für die Tuchstraffungsfahrt muss kleiner eingestellt sein, als die Fahrzeit der Rolllade/Markise! Best. Nr. 2162 00 Seite 274 von 305...
  • Seite 275 Parameter-Download durch die ETS ausgeführt. Der einfache Download nur der physikalischen Adresse oder ein partielles Programmieren nur der Gruppenadressen bewirkt, dass nicht dieser Parameter berücksichtigt, sondern das parametrierte "Verhalten nach Busspannungswiederkehr" ausgeführt wird! Best. Nr. 2162 00 Seite 275 von 305...
  • Seite 276 Ausgang. Kontakt schließen Der Relaiskontakt schließt bei Busspannungsausfall. Kontakt öffnen Der Relaiskontakt öffnet bei Busspannungsausfall. Bei Busspannungsausfall zeigt das Relais keine Reaktion des Ausgangs keine Reaktion und verbleibt im aktuell eingestellten Schaltzustand. Best. Nr. 2162 00 Seite 276 von 305...
  • Seite 277 < 20 s) wird auch bei Buswiederkehr das "Verhalten nach ETS- Programmiervorgang" ausgeführt. Es ist zu beachten, dass nach Bus- /Netzwiederkehr auch eine Zwangsstellung aktiviert sein kann, die ggf. den Schaltzustand des Ausgangs beeinflusst. Best. Nr. 2162 00 Seite 277 von 305...
  • Seite 278 Statusobjekt aktiviert. Der Zustand wird invertiert übertragen. Das Objekt verhält ist passiv (Telegrammübertragung nur als Antwort auf eine Leseanfrage). Die Kommunikationsflags des Objektes werden durch die ETS automatisch der Einstellung entsprechend gesetzt. Best. Nr. 2162 00 Seite 278 von 305...
  • Seite 279 Änderung des Zustands auf den Bus ausgesendet. Die Zykluszeit wird allgemein für alle Rückmeldungen unter "Zeiten" parametriert. Das Rückmeldetelegramm wird nur bei Nein (Senden nur bei Änderung des Zustands auf den Bus Änderung) ausgesendet. Best. Nr. 2162 00 Seite 279 von 305...
  • Seite 280 Funktionen Zeitverzögerungen, Treppenhausfunktion, Verknüpfung und Szene zu parametrieren. Zeitverzögerungen An dieser Stelle können die gesperrt Zeitverzögerungen gesperrt oder freigegeben werden. Bei freigegebener freigegeben Funktion erscheinen die erforderlichen Parameter unter "Ax - Zeitverzögerungen". Best. Nr. 2162 00 Seite 280 von 305...
  • Seite 281 "Ax - Betriebsstundenzähler" und die benötigten Objekte werden freigeschaltet. Ein Sperren des Betriebsstundenzählers bewirkt das Löschen evtl. zuvor gezählter Betriebsstunden und das Zurücksetzen von über das Objekt vorgegebenen Grenz- oder Startwerten für den betroffenen Ausgang! Best. Nr. 2162 00 Seite 281 von 305...
  • Seite 282 Parameter " Auswahl der Zeitverzögerung" auf "Einschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung" parametriert ist. Ausschaltverzögerung Hier wird die Dauer der 0...23 Stunden (0...23) Ausschaltverzögerung parametriert. Einstellung der Stunden der Ausschaltverzögerung. Best. Nr. 2162 00 Seite 282 von 305...
  • Seite 283 Nein Alternativ kann das Nachtriggern unterdrückt werden (Einstellung "Nein"). Die Parameter zur Ausschaltverzögerung sind nur sichtbar, wenn der Parameter " Auswahl der Zeitverzögerung" auf "Ausschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung" parametriert ist. Best. Nr. 2162 00 Seite 283 von 305...
  • Seite 284 über Objekt 'Treppenhauszeit' aktivierbar ? = Ja" kann durch einen Faktor von "0" die Treppenhauszeit ebenfalls vorzeitig beendet werden. AUS-Telegramme oder Faktoren "0" ignorieren werden ignoriert. Die Treppenhauszeit wird vollständig zu Ende ausgeführt. Best. Nr. 2162 00 Seite 284 von 305...
  • Seite 285 Treppenhauszeit nach Ablauf noch maximal ein weiteres Mal angetriggert werden kann. Die Zeit wird also auf das Doppelte verlängert. Die anderen Einstellungen verhalten sich sinngemäß gleich. Dieser Parameter ist nur bei eingestellter Zusatzfunktion "Zeitverlängerung" sichtbar. Best. Nr. 2162 00 Seite 285 von 305...
  • Seite 286 Hier wird die Dauer der 0...23 Stunden (0...23) Einschaltverzögerung parametriert. Einstellung der Stunden der Einschaltverzögerung. Minuten (0...59) Einstellung der Minuten der 0...59 Einschaltverzögerung. Sekunden (0...59) 0...30…59 Einstellung der Sekunden der Einschaltverzögerung. Voreinstellung: 30 Sekunden Best. Nr. 2162 00 Seite 286 von 305...
  • Seite 287 Eine ablaufende Vorwarnzeit wird durch Nachtriggerung der Treppenhausfunktion abgebrochen. Anzahl der Dieser Parameter gib vor, wie oft der 1...3…10 Vorwarnungen Ausgang innerhalb der Vorwarnzeit (1...10) ausschalten soll, wie viele Vorwarnungen also ausgeführt werden. Best. Nr. 2162 00 Seite 287 von 305...
  • Seite 288 Länge der gesamten "Vorwarnzeit" abzustimmen sind. So darf die gesamte Ausschaltphase während einer Vorwarnung ("Anzahl der Vorwarnungen" + "Zeit für Vorwarnunterbrechungen") nicht länger als die Vorwarnzeit eingestellt sein! Andernfalls sind Fehlfunktionen zu erwarten. Best. Nr. 2162 00 Seite 288 von 305...
  • Seite 289 Szenen-Schaltzustände ersetzt werden, kann der Aktor ein Überschreiben der Szenenwerte unterbinden (Einstellung: "Nein"). Alternativ können bei jedem Programmiervorgang durch die ETS die ursprünglichen Werte wieder in das Gerät geladen werden (Einstellung: "Ja"). Best. Nr. 2162 00 Seite 289 von 305...
  • Seite 290 Funktion kann der aktuelle X = Abhängig von der logische Schaltzustand (eingeschaltet / Szene (1...8) ausgeschaltet) beim Empfang eines Speichertelegramms über das Nebenstellenobjekt intern abgespeichert werden. Bei der Einstellung "Nein" werden Speichertelegramme verworfen. Best. Nr. 2162 00 Seite 290 von 305...
  • Seite 291 über Objekt eingestellt oder durch ein eigenes empfangen Kommunikationsobjekt vom Bus aus individuell angepasst werden kann. Die Einstellung "Nein" deaktiviert den Startwert. Dieser Parameter ist nur in der Konfiguration "Zählerart = Rückwärtszähler" sichtbar. Best. Nr. 2162 00 Seite 291 von 305...
  • Seite 292 Stelle parametrierten Zeitwert wird der aktuelle Zählerstand auf den Bus ausgesendet. Dieser Parameter ist nur sichtbar, wenn der Parameter "Automatisches Senden des Zählwertes ?" auf "bei Änderung um Intervallwert" eingestellt ist. Best. Nr. 2162 00 Seite 292 von 305...
  • Seite 293 Ausgänge unter "Allgemein" parametriert. Während des Blinkens ist der logische Schaltzustand "ein - 1". Ein über den Bus gesperrter Ausgang kann weiterhin per Hand bedient werden! Dieser Parameter ist nur bei freigegebener Sperrfunktion sichtbar. Best. Nr. 2162 00 Seite 293 von 305...
  • Seite 294 Der Zustand wird, falls eine Verknüpfung parametriert ist, in der Verknüpfungsfunktion ausgewertet, und zwar so, als wäre der Zustand über das Objekt "Schalten" aktualisiert worden (keine Auswertungen von Zeitfunktionen). Dieser Parameter ist nur bei freigegebener Sperrfunktion sichtbar. Best. Nr. 2162 00 Seite 294 von 305...
  • Seite 295 Zeitfunktionen (Ausnahme: "Schaltzustand nachführen"). Der Zustand wird, falls eine Verknüpfung parametriert ist, in der Verknüpfungsfunktion ausgewertet, und zwar so, als wäre der Zustand über das Objekt "Schalten" aktualisiert worden (keine Auswertungen von Zeitfunktionen). Best. Nr. 2162 00 Seite 295 von 305...
  • Seite 296 Zwangsstellungsfunktion sichtbar. Verknüpfungsfunktion ? An dieser Stelle kann die Verknüpfungsfunktion freigegeben werden Nein (Einstellung "Ja"). Der Parameter ist fest auf "Nein" eingestellt, wenn die Treppenhausfunktion oder die zyklische Überwachung freigeschaltet sind. Best. Nr. 2162 00 Seite 296 von 305...
  • Seite 297 Nach einem ETS-Programmiervorgang der Verknüpfungsobjekts Applikation oder der Parameter wird der nach ETS-Download Objektwert des Verknüpfungsobjekts mit 1 (EIN) dem an dieser Stelle vorgegebenen Wert initialisiert. Dieser Parameter ist nur bei freigeschalteter Verknüpfungsfunktion sichtbar. Best. Nr. 2162 00 Seite 297 von 305...
  • Seite 298 Der hier konfigurierte Wert kann auch nach einem ETS-Programmiervorgang, nach Busspannungsausfall und nach Bus- oder Netzspannungswiederkehr als Ventil- Sollpositionswert verwendet werden. Dieser Parameter ist bei freigegebener Betriebsartenumschaltung (Sommer / Winter) zweimal vorhanden. Best. Nr. 2162 00 Seite 298 von 305...
  • Seite 299 Der hier konfigurierte Wert kann auch nach einem ETS-Programmiervorgang, nach Busspannungsausfall und nach Bus- oder Netzspannungswiederkehr als Ventil- Sollpositionswert verwendet werden. Dieser Parameter ist bei freigegebener Betriebsartenumschaltung (Sommer / Winter) zweimal vorhanden. Best. Nr. 2162 00 Seite 299 von 305...
  • Seite 300 (0...100 %) ein. Bei den Einstellungen 0 % wird der betroffene Ausgang vollständig geschlossen, bei der Einstellung 100 % vollständig geöffnet. Das Bestromen der Ventilausgänge geschieht grundsätzlich unter Berücksichtigung des je Ausgang eingestellten Ventil-Wirksinns. Best. Nr. 2162 00 Seite 300 von 305...
  • Seite 301 Bus- oder Netzspannungsausfall eingestellte und intern abgespeicherte Zustand (letzte Stellgröße/Ventil-Sollposition und Zustand des Objektes "Zwangsstellung") nachgeführt. Das Bestromen der Ventilausgänge geschieht grundsätzlich unter Berücksichtigung des je Ausgang eingestellten Ventil-Wirksinns. Best. Nr. 2162 00 Seite 301 von 305...
  • Seite 302 Alarm) auf den Bus ausgesendet. In diesen Fällen kann das Aussenden des Alarm-Telegramms verzögert erfolgen. Die Konfiguration der Zeitverzögerung ist an dieser Stelle möglich.. Dieser Parameter ist nur bei freigeschalteter Kurzschluss-/ Überlastmeldung sichtbar. Best. Nr. 2162 00 Seite 302 von 305...
  • Seite 303 Der aus dieser Modulation resultierende Mittelwert des Ausgangssignals ist unter Berücksichtigung der im Aktor eingestellten Zykluszeit ein Maß für die gemittelte Ventilstellung des Stellventils und somit eine Referenz für die eingestellte Raumtemperatur. Best. Nr. 2162 00 Seite 303 von 305...
  • Seite 304 Stelle konfiguriert werden. Die Verzögerungszeit selbst wird kanalübergreifend auf der Parameterseite "Allgemein" konfiguriert. Dieser Parameter ist nur bei "Status der Ventilstellung senden?" = "Statusobjekt ist aktiv sendend" sichtbar. Best. Nr. 2162 00 Seite 304 von 305...
  • Seite 305 Überwachung von Stellgrößen = 0 "Alarm Überwachung Stellgröße" kann an Stellgröße" dieser Stelle eingestellt werden. Objektwert beim Ausbleiben von Stellgrößen = 1 Dieser Parameter ist nur bei einer freigeschalteten zyklischen Stellgrößenüberwachung sichtbar. Best. Nr. 2162 00 Seite 305 von 305...
