2. Repeater HD67121
2.1.
Über den Repeater
Der Repeater HD67121 wird als „Signalauffrischer" und galvanische Trennung in ein CAN-Bussystem
eingebunden.
Es ist damit möglich, zwei getrennte Bussegmente aufzubauen, um z.B. die Kabellängen zu erhöhen,
oder auch um unterschiedliche Baudraten in beiden Segmenten laufen zu lassen.
Des Weiteren ist es möglich, einen Filter zu programmieren, um zwischen den beiden Bussegmenten
nicht alle Nachrichten durchzulassen.
2.2.
Anschlussdarstellung

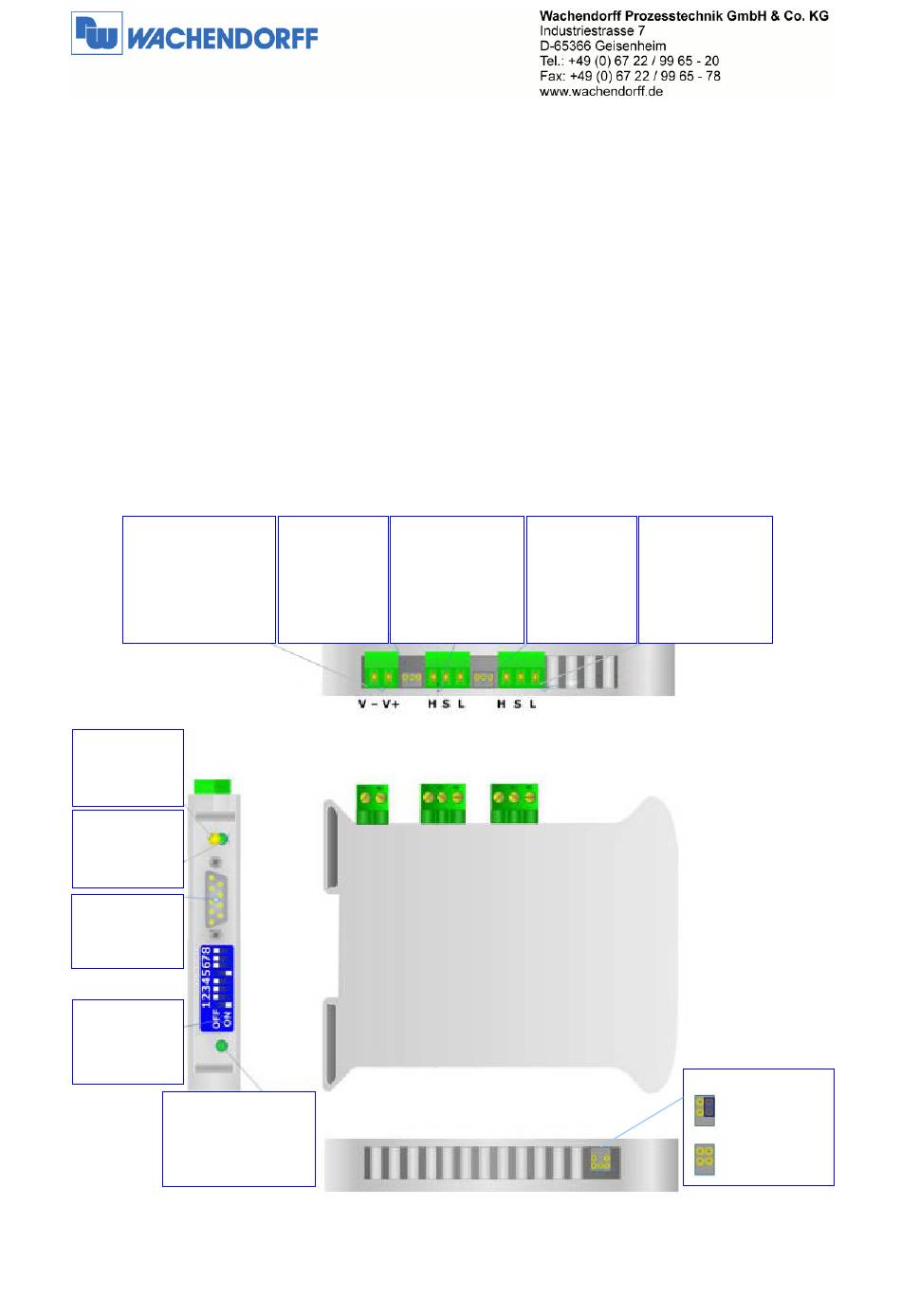

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.
Spannungsversorgung
V- = Masse
V+ = Spannungs-
führend
Hinweis:
Gleiches Bezugs-
potential wie CAN0
Blinkt bei
aktiver
Kommunikation
auf CAN 0
Blinkt bei
aktiver
Kommunikation
auf CAN 1
RS232 SUB-D-
Pin zum
Programmieren
des Gateways
DIP-Schalter
für Baudraten-
Einstellung laut
Tabelle
LED:
Schnell blinkend für
Bootmodus;
Langsam blinkend für
RUN Betrieb
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Endwiderstand
Anschlussklemmen
CAN 1
CAN 1 Segment
Segment
H = pos. Leitung
S = Schirm
Jumper
L = neg. Leitung
gesteckt =
120Ohm
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009
Endwiderstand
CAN 0
Segment
Jumper
gesteckt =
120Ohm
- 4 -
Anschlussklemmen
CAN 0 Segment
H = pos. Leitung
S = Schirm
L = neg. Leitung
Modusumschaltung
= Boot Mode
= RUN Mode
