2. Repeater HD67117M

2.1. Über den Repeater
Der Repeater HD67117M wird als „Signalauffrischer" und galvanische Trennung in ein CAN-
Bussystem eingebunden.
Es ist damit möglich, zwei getrennte Bussegmente aufzubauen, um z.B. die Kabellängen zu erhöhen,
oder auch um unterschiedliche Baudraten in beiden Segmenten laufen zu lassen.
2.2.

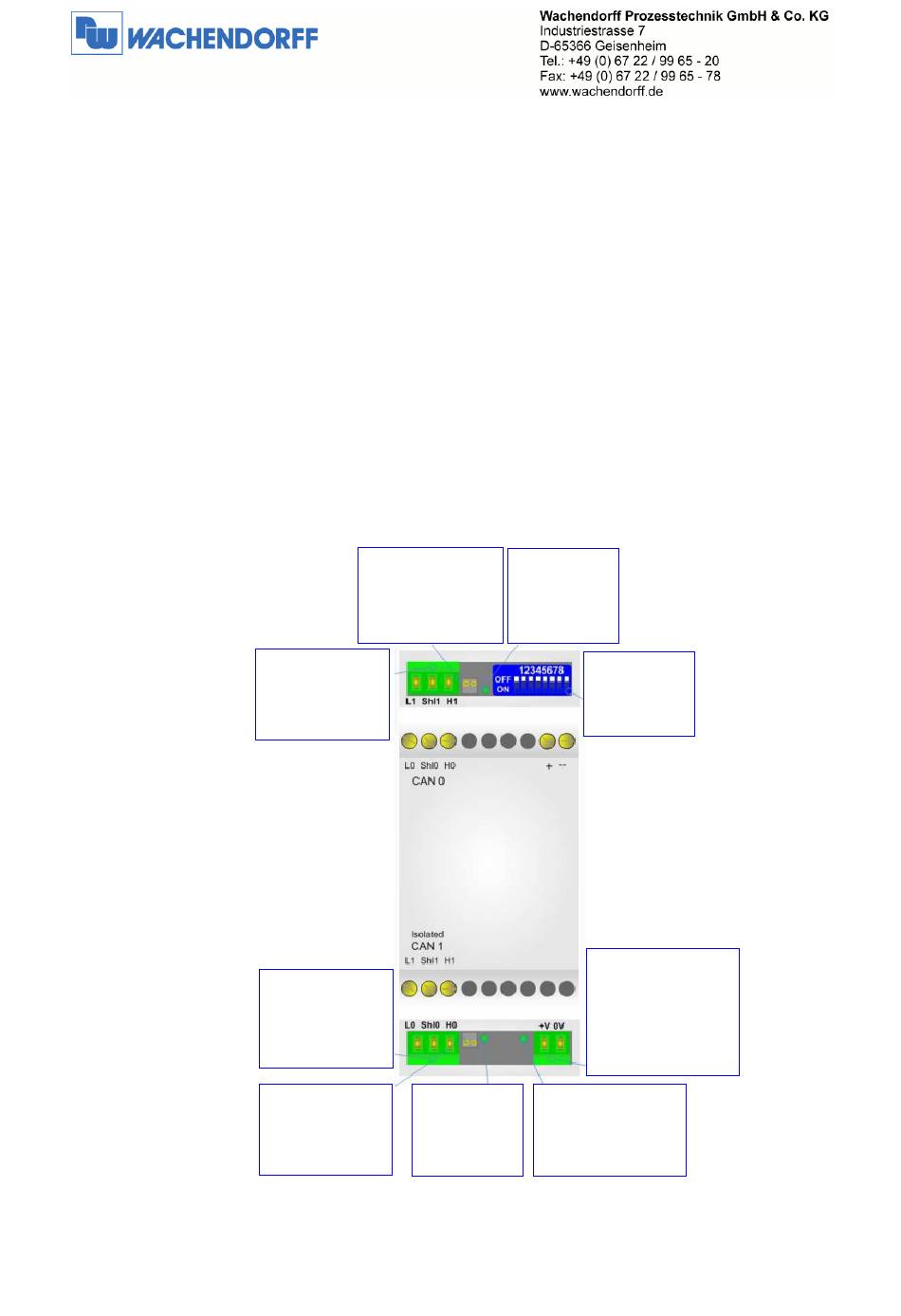

Anschlussdarstellung

Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
Endwiderstand
CAN 0 Segment
Jumper gesteckt =
120Ohm
Anschlussklemmen
CAN 0 Segment
H = pos. Leitung
S = Schirm
L = neg. Leitung
Anschlussklemmen
CAN 1 Segment
H = pos. Leitung
S = Schirm
L = neg. Leitung
Endwiderstand
CAN 1 Segment
Jumper gesteckt =
120Ohm
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010
Blinkt bei
aktiver
Kommunikation
auf CAN 0
Blinkt bei LED:
aktiver Langsam blinkend für
Kommunikation RUN Betrieb
auf CAN 1
- 5 -
DIP-Schalter
für Baudraten-
Einstellung laut
Tabelle
Spannungsversorgung
V- = Masse
V+ = Spannungs-
führend
Hinweis:
Gleiches Bezugs-
potential wie CAN0
