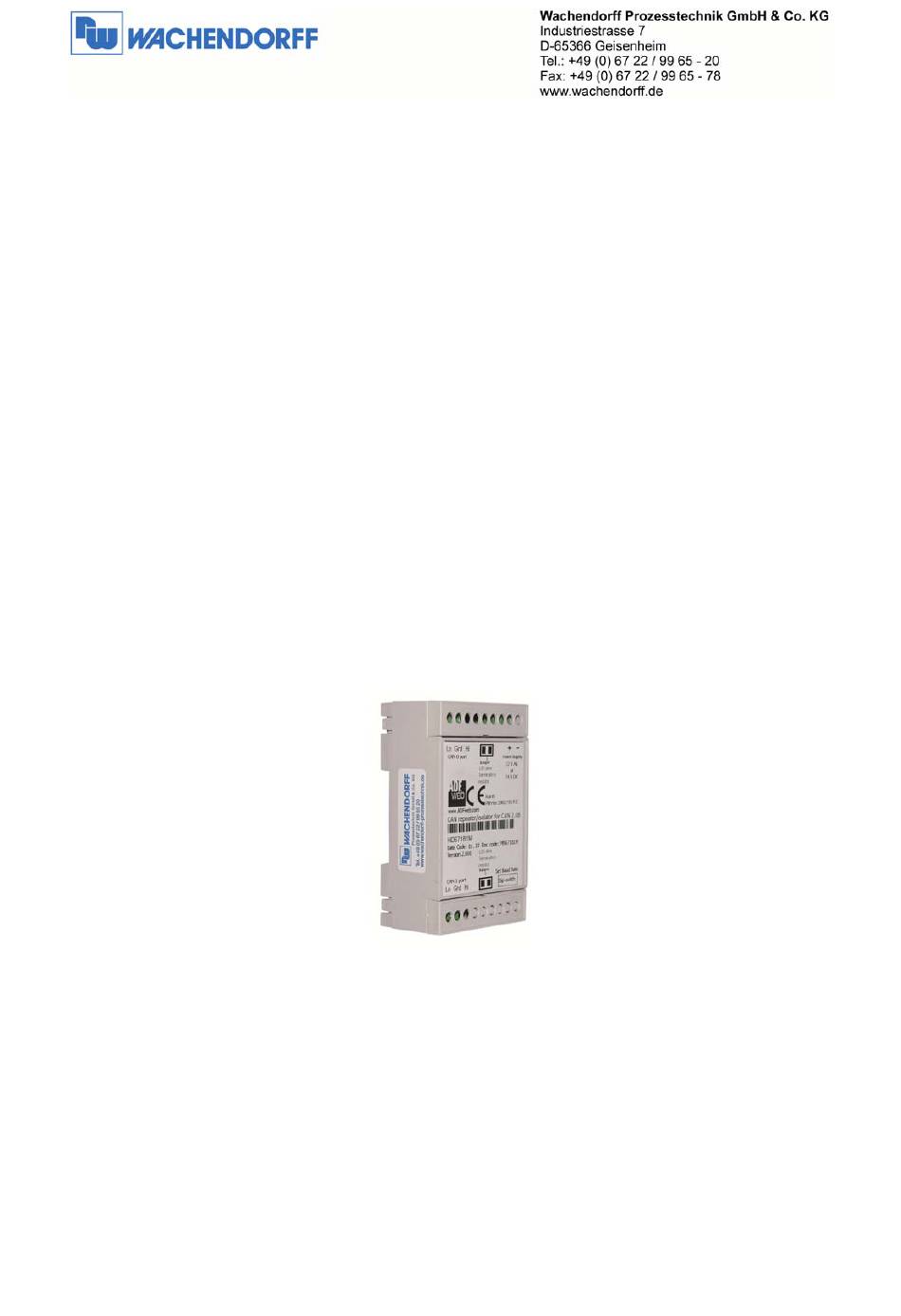

- Seite 1 Betriebsanleitung Repeater CAN 2.0A & CAN 2.0B HD67181M © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Eil-Service für Garantie und Reparatur .................. 9 4.3. Zubehör ..........................9 © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010 - 2 -... -
Seite 3: Vorwort
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungs- und Garantieanspruch. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010... -
Seite 4: Bestimmungsgemäße Verwendung
Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010... -
Seite 5: Repeater Hd67181M
Langsam blinkend für Kommunikation RUN Betrieb Jumper gesteckt = auf CAN 1 120Ohm © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010 - 5 -... -
Seite 6: Übertragungskabel Rs232
3. Schließen Sie die Spannungsversorgung an das Modul an. 4. Schalten Sie die Spannungsversorgung ein. Das Gerät arbeitet nun im RUN Modus. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010... -
Seite 7: Installation
Für dieses Gerät wird keine Software benötigt. 3.3. Projektierung erstellen Um den HD67181M in Betrieb zu nehmen, müssen Sie zunächst die richtige Baudrate an dem Gerät einstellen. Stellen Sie diese entsprechend der nachfolgenden Tabelle ein. Sie finden diese auch an der linken Geräteseite:... -
Seite 8: Beispiel Einer Konfiguration
Beispiel einer Konfiguration Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration. Leitungsverlängerung © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010 - 8 -... -
Seite 9: Allgemeine Informationen
AC34107 6-fach Ethernet – Switch ETHSW600 8-fach Ethernet – Switch ETHSW800 © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 09/2010 - 9 -...
