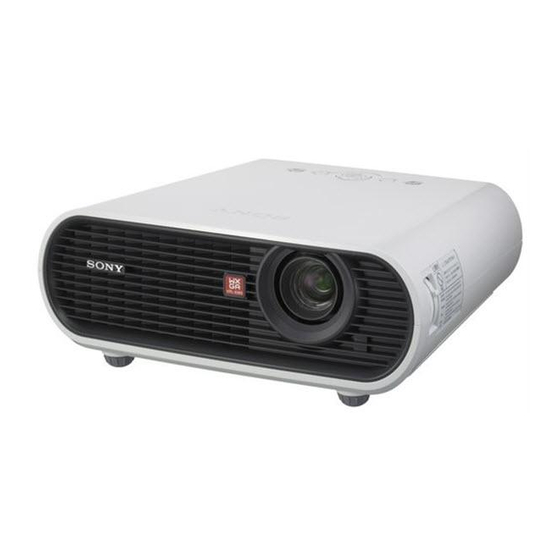

Data Projector
簡易説明書____________________________________
Quick Reference Manual ______________________
Guide de référence rapide_____________________
Manual de referencia r
pida ___________________
á
Kurzreferenz _______________________________
Guida rapida all'uso__________________________
_____________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と別冊の「安全のために」および付属の CD-ROM に入っ
ている取扱説明書をよくお読みのうえ、製品を安全にお使いください。お
読みになったあとは、いつでも見られるところに必ず保管してください。
VPL-EW5
VPL-EX50/EX5
VPL-ES5
© 2008 Sony Corporation
3-293-836-02 (1)
JP
GB
FR
ES
DE
IT
CS
