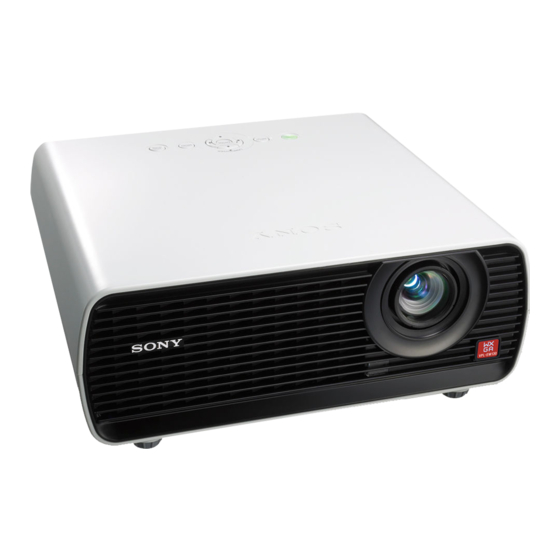

Sony VPL-EW130 Bedienungsanleitung
Data projector
Verwandte Anleitungen für Sony VPL-EW130
Inhaltszusammenfassung für Sony VPL-EW130

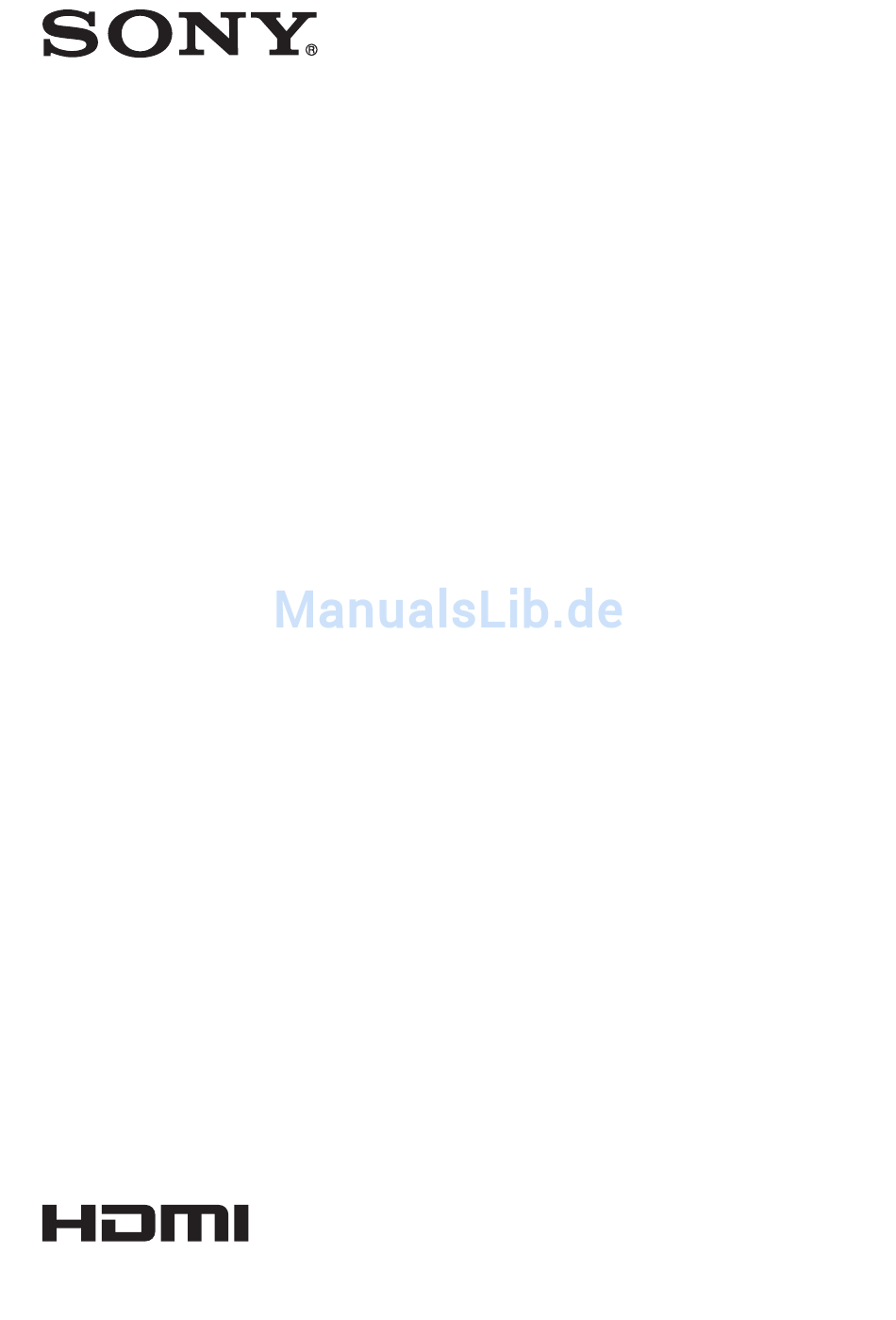

- Seite 1 4-275-591-43 (1) Data Projector Bedienungsanleitung Lesen Sie vor Inbetriebnahme des Geräts diese Anleitung und die mitgelieferte Kurzreferenz bitte genau durch und bewahren Sie sie zum späteren Nachschlagen gut auf. VPL-EW130 © 2011 Sony Corporation...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Das Menü INFORMATIONEN ..26 Überblick Lage und Funktion der Sonstiges Bedienelemente ......3 Hauptgerät ........3 Anzeigen ...........27 Anschlussfeld ....... 4 Liste der Meldungen ......28 Fernbedienung und Bedienfeld ..5 Fehlerbehebung ........29 Austauschen der Lampe ....31 Reinigen des Luftfilters ....33 Vorbereitungen Spezifikationen .........34 Anschließen des Projektors .... -
Seite 3: Lage Und Funktion Der Bedienelemente
B Überblick Lage und Funktion der Bedienelemente Hauptgerät h Anzeige LAMP/COVER (Seite 27) i Bedienfeld (Seite 5) j Anschlussfeld (Seite 4) k Fernbedienungssensor l Einstellfuß (Seite 12) m Lautsprecher n Sicherheitssperre a Projektionsobjektiv Zum Anschließen eines gesondert erhältlichen, von Kensington b Fokussierring (Seite 12) hergestellten Sicherheitskabels. -
Seite 4: Anschlussfeld
Anschlussfeld Eingang (Seite 7, 8) Ausgang (Seite 10) a INPUT A d OUTPUT Video: RGB/YP -Eingang (RGB/ Video: Monitorausgang (MONITOR) Audio: Audioausgang (AUDIO) Audio: Audioeingang (AUDIO) Hinweis b INPUT B Über diesen Anschluss wird das projizierte Bild bzw. der Ton ausgegeben. Ausgegeben Video: HDMI-Eingang (HDMI) wird das am RGB-Eingang (INPUT A) Audio: HDMI-Eingang (HDMI) -
Seite 5: Fernbedienung Und Bedienfeld
Fernbedienung und Bedienfeld Fernbedienung a Einschalten/Wechseln in den Bereitschaftsmodus Taste ?/1 (Ein/Bereitschaft) b Auswählen eines INPUT ECO MODE Eingangssignals (Seite 11) Taste INPUT MENU RESET c Navigieren in einem Menü ENTER (Seite 15) RETURN Taste MENU ASPECT KEYSTONE PATTERN Taste RESET Tasten ENTER /V/v/B/b PIC MUTING (Pfeiltasten) -
Seite 6: Energiesparmodus
3 Drücken Sie mehrmals die Taste D ECO: Jeder Modus wird auf ZOOM + bzw. D ZOOM –, um den optimales Energiesparen Vergrößerungsfaktor zu ändern. Das eingestellt. Bild kann bis auf das 4-fache Lichtleistung: Niedrig vergrößert werden. P Save-Modus: Bereitschaft Mit der Taste RESET lassen Sie das Bild Bereitschaft: Niedrig wieder wie zuvor anzeigen. -
Seite 7: Anschließen Des Projektors
B Vorbereitungen Anschließen des Projektors Hinweise • Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, wenn Sie den Projektor anschließen. • Verwenden Sie für jede Verbindung die korrekten Kabel. • Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität beeinträchtigen oder zu einer Fehlfunktion führen. -
Seite 8: Anschließen Eines Videogeräts
Anschließen eines Videogeräts Im Folgenden wird das Anschließen an ein VHS-Videodeck, einen DVD-Player oder einen BD-Player bei verschiedenen Eingangssignalen erläutert. VIDEO IN Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem Videoausgang anschließen. Videokabel (nicht mitgeliefert) Videoausgang Audioausgang Videogerät... - Seite 9 INPUT B Diese Verbindung ist geeignet, wenn Sie den Projektor an ein Videogerät mit einem HDMI- Ausgang anschließen. HDMI-DVI-D-Kabel DVI-D-Ausgang (nicht mitgeliefert) Computer HDMI-Kabel HDMI-Ausgang (nicht mitgeliefert) Videogerät Hinweise • Verwenden Sie HDMI-kompatible Geräte und Kabel, die ein HDMI-Logo aufweisen. •...
-
Seite 10: Anschließen Eines Externen Monitors Und Eines Audiogeräts
Anschließen eines externen Monitors und eines Audiogeräts OUTPUT Projizierte Bilder und eingespeister Ton können an Anzeigegeräte, wie z. B. einen Monitor, und Audiogeräte, wie z. B. Lautsprecher mit integriertem Verstärker, ausgegeben werden. Wenn ein Audiokabel an den Audioausgang angeschlossen ist, ist über die integrierten Lautsprecher kein Ton zu hören. -
Seite 11: Projizieren/Einstellen Von Bildern
B Projizieren/Einstellen von Bildern Projizieren von Bildern Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten „Projektionsentfernung“ zu Projektionsabstand und Projektionsbildgrößen finden Sie unter (Seite 39) Computer Videogerät... -
Seite 12: Einstellen Des Projizierten Bildes
Einstellen des projizierten Bildes Fokus Größe (Zoom) Position Einstelltaste des Einstellfußes Einstellen der Neigung des Projektors mit den Einstellfüßen Sie können die Höhe des Projektors über die Einstellfüße anpassen. Indem Sie über die Einstellfüße die Neigung des Projektors ändern, können Sie die Position des projizierten Bildes anpassen. - Seite 13 Wechseln des Bildseitenverhältnisses des projizierten Bildes Drücken Sie ASPECT auf der Fernbedienung, um das Bildseitenverhältnis des projizierten Bildes zu ändern. Sie können auch die Einstellung von „Seitenverhältnis“ im Menü EINGANGS-EINSTELLUNG ändern (Seite 18, Seite 20). Korrigieren der Trapezverzeichnung des projizierten Bildes (Trapezausgleichfunktion) Die Trapezausgleichfunktion funktioniert möglicherweise nicht automatisch, wenn die Leinwand geneigt ist.
-
Seite 14: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie die Taste ?/1 am Hauptgerät bzw. auf der Fernbedienung. Eine Meldung wird angezeigt. Drücken Sie die Taste je nach Meldung erneut. Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose. Nach Schritt 1 läuft der Lüfter noch eine Weile, um die Wärme im Inneren zu verringern. Sie können aber auch den Netzstecker trennen, bevor der Lüfter stoppt. -
Seite 15: Das Menü
B Einstellen des Geräts über das Menü Das Menü Hinweis Die in den folgenden Erläuterungen verwendeten Menüanzeigen können je nach dem verwendeten Modell anders aussehen. Wenn Sie wieder zum Rufen Sie mit der Taste MENU das Auswahlbildschirm der Einstelloptionen Menü auf. wechseln wollen, drücken Sie die Taste B. -
Seite 16: Das Menü Bildeinstellung
Das Menü BILDEINSTELLUNG Damit stellen Sie das Bild je nach Eingangssignal ein. Elemente Beschreibungen des Elements Bildmodus Dynamisch: Der Kontrast wird betont, um ein „dynamisches und lebendiges“ Bild zu erzeugen. Standard: Das Bild wirkt natürlich und ausgewogen. Spiel: Wählen Sie diese Option zur Anzeige eines Spiels. Heimkino: Wählen Sie diese Option für die Anzeige von Sportsendungen, Musikvideos und den Bildern einer digitalen Videokamera. - Seite 17 *2: Diese Option steht zur Verfügung, wenn ein Videosignal eingespeist wird. *3: Diese Option steht zur Verfügung, wenn „Bildmodus“ auf eine andere Option als „Präsentation“ gesetzt ist. *4: Diese Option steht nicht zur Verfügung, wenn ein Schwarzweißsignal eingespeist wird. *5: Diese Option steht je nach Farbsystem möglicherweise nicht zur Verfügung, wenn ein analoges Fernsehsignal eingespeist wird.
-
Seite 18: Das Menü Eingangs-Einstellung
Das Menü EINGANGS-EINSTELLUNG Damit stellen Sie Größe, Position und Bildseitenverhältnis des projizierten Bildes auf das jeweilige Eingangssignal ein. Elemente Beschreibungen des Elements Signal einstellen Das Bild eines Computersignals wird eingestellt. Verwenden Sie diese Option bei abgeschnittenen Bildrändern oder schlechtem Empfang. Punkt- Die Punktphase der Anzeigepixel und des Eingangssignals wird eingestellt. - Seite 19 • Bei manchen Eingangssignalen lassen sich das Bildseitenverhältnis und andere Einstelloptionen möglicherweise nicht einstellen oder das Ändern des Bildseitenverhältnisses zeigt keine Wirkung. • Je nach Einstelloption wird ein Bereich des Bildes möglicherweise schwarz angezeigt. *4: Verfügbar wenn ein Videosignal über den YP -Eingang (INPUT A) oder den HDMI-Eingang (INPUT B) eingespeist wird.
- Seite 20 Seitenverhältnis *1: Wenn Sie „Normal“ auswählen, wird das Eingangssignal Empfohlener Bild mit der Auflösung des Einstellwert und Eingangssignals projiziert, ohne das projiziertes Bild Bildseitenverhältnis des Originalbildes zu *1 *2 *3 ändern. (4:3) (Voll 1) *2: Wenn Sie „Voll 2“ auswählen, wird das *1 *2 *3 (16:9) (Voll 1)
-
Seite 21: Das Menü Einstellung
Das Menü EINSTELLUNG Mit dem Menü EINSTELLUNG können Sie verschiedene Projektorfunktionen einstellen. Elemente Beschreibungen des Elements Intelligente APA Ein/Aus: Wenn „Ein“ eingestellt ist, wird APA beim Einspeisen eines *1 *2 Signals automatisch ausgeführt. Auto. Eing-wahl Ein/Aus: Wenn „Ein“ eingestellt ist, erkennt der Projektor Eingangssignale in der folgenden Reihenfolge: Eingang A/Eingang B/Video. - Seite 22 eingestellt. Passen Sie in diesem Fall die Optionen „Punkt-Phase“, „H Größe“ und „Lage“ manuell an. *3: Je nach Typ des Eingangssignals wird das Bild möglicherweise nicht einwandfrei eingestellt. Stellen Sie es in diesem Fall manuell auf das angeschlossene Gerät ein. Das Menü...
-
Seite 23: Das Menü Menü-Einstellung
Das Menü MENÜ-EINSTELLUNG Das Menü MENÜ-EINSTELLUNG dient zum Einstellen der Bedienung des Geräts mit dem Menü oder der Fernbedienung. Elemente Beschreibungen des Elements Status Ein: Alle Statusanzeigen auf dem Bildschirm sind aktiviert. Aus: Alle Bildschirmanzeigen, außer den Menüs, der Meldung beim Ausschalten des Projektors und den Warnmeldungen, werden ausgeschaltet. -
Seite 24: Das Menü Anfangswerte
Das Menü ANFANGSWERTE Im Menü ANFANGSWERTE nehmen Sie Einstellungen bei der Installation des Projektors vor. Elemente Beschreibungen des Elements V Trapez Auto: Die Trapezausgleichsfunktion wird automatisch eingestellt. Wenn der Projektor auf einer unebenen Oberfläche aufgestellt wird, funktioniert die Funktion möglicherweise nicht ordnungsgemäß. Wählen Sie in diesem Fall „Manuell“, um die Trapezausgleichsfunktion manuell einzustellen. - Seite 25 *3: Wenn Sie Ihr Passwort vergessen haben, können Sie den Projektor nicht benutzen. Wenn Sie sich an qualifizierte Sony-Mitarbeiter wenden, weil Sie das Passwort vergessen haben, müssen Sie die Seriennummer des Projektors und Ihre Personalien angeben. (Dieser Vorgang kann in anderen Ländern/Regionen anders sein.) Nachdem Ihre Personalien überprüft wurden, erhalten...
-
Seite 26: Das Menü Informationen
Das Menü INFORMATIONEN Im Menü INFORMATIONEN können Sie verschiedene Informationen zum Projektor, wie z. B. die Gesamtbetriebsdauer der Lampe, überprüfen. Elemente Beschreibungen des Elements Modellbezeichnung Die Modellbezeichnung wird angezeigt. Serien-Nr. Die Seriennummer wird angezeigt. Die horizontale Frequenz des aktuellen Eingangssignals wird angezeigt. Die vertikale Frequenz des aktuellen Eingangssignals wird angezeigt. -
Seite 27: Anzeigen
Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Blinkt zweimal Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie Folgendes. -
Seite 28: Liste Der Meldungen
Liste der Meldungen Wenn eine der folgenden Meldungen auf dem projizierten Bild angezeigt wird, lesen Sie zur Behebung des Problems in der folgenden Tabelle nach. Meldung Bedeutung/Abhilfemaßnahme Seite Zu heiß! Birne aus in Überprüfen Sie Folgendes. 3, 33 1 Min. •... -
Seite 29: Fehlerbehebung
Fehlerbehebung Bevor Sie den Projektor zur Reparatur bringen, versuchen Sie bitte, das Problem anhand der folgenden Hinweise zu beheben. Symptom Abhilfemaßnahme Seite Der Projektor lässt sich Überprüfen Sie, ob das Netzkabel fest angeschlossen ist. – nicht einschalten. Wenn „Tastensperre“ auf „Ein“ gesetzt ist, lässt sich der Projektor nicht mit der Taste ?/1 am Projektor einschalten. - Seite 30 Symptom Abhilfemaßnahme Seite Das Bild ist zu dunkel/ Die Einstellungen für „Helligkeit“, „Kontrast“ und 16, 24 zu hell. „Lichtleistung“ wirken sich auf die Helligkeit des Bildes aus. Überprüfen Sie, ob der Einstellwert geeignet ist. Das Bild wird dunkel, wenn die Lampe durchgebrannt ist. Prüfen Sie den „Lampentimer“...
-
Seite 31: Austauschen Der Lampe
Gefahr eines elektrischen Schlags oder Feuergefahr. Greifen Sie nicht mit den Händen in den Steckplatz. • Wenn die Lampe zerbricht, wenden Sie sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus. • Achten Sie beim Herausnehmen der Lampe... - Seite 32 Setzen Sie die neue Lampe bis zum Anschlag ein, so dass sie richtig sitzt. Ziehen Sie die 2 Schrauben fest. Schließen Sie die Lampenabdeckung und ziehen Sie die 1 Schraube fest. Hinweis Bringen Sie die Lampe und die Lampenabdeckung vorschriftsmäßig wieder an.
-
Seite 33: Reinigen Des Luftfilters
Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal. Vorsicht Wenn Sie den Luftfilter nicht regelmäßig reinigen, kann sich Staub ansammeln und den Filter verstopfen. -
Seite 34: Spezifikationen
Spezifikationen Posten Beschreibung Modell VPL-EW130 Projektionssystem 3 LCD-Panels Anzeigeeinheit Effektive 0,59 Zoll (15,0 mm), 3 Panels, Bildseitenverhältnis 16:10 Anzeigegröße Effektive 3.072.000 Pixel (1.280 × 800 Pixel, 3 Panel) Bildelemente Projektionsobjektiv Zoom Manueller Zoom (ca. 1,3-fach) Fokus Manuell Lichtquelle Quecksilberdampf-Hochdrucklampe, 210 W... - Seite 35 *2: Die Informationen zum Zubehör in dieser Anleitung entsprechen dem Stand von April 2011. *3: Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie sich an Ihren autorisierten Sony-Händler. Änderungen an Gerät und Sonderzubehör, die dem technischen Fortschritt dienen, bleiben vorbehalten.
- Seite 36 Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER...
- Seite 37 Stiftbelegung RGB-Eingang (Mini-D-Sub 15-polig, weiblich) Videoeingang Stromversor- (rot) R gungseingang für DDC Videoeingang (grün) G Videoeingang (blau) B DDC/SDA RESERVE Horizontales Synchronisa- tionssignal GND (R) Vertikales Synchronisa- tionssignal GND (G) DDC/SCL GND (B) RS-232C-Anschluss (D-Sub 9-polig, weiblich) RXDA TXDA Spezifikationen...
- Seite 38 Eingang Geeignete Eingangssignale fH [kHz]/ Auflösung fV [Hz] HDMI Computersignal 1440 × 900 55,9/60 Eingang fH [kHz]/ Auflösung 1280 × 800 49,7/60 fV [Hz] HDMI 640 × 350 31,5/70 Digitales Fernsehsignal 37,9/85 Eingang 640 × 400 24,8/56 Signal fV [Hz] RGB/ HDMI 31,5/70...
-
Seite 39: Projektionsentfernung
Projektionsentfernung Im Folgenden werden die Projektionsentfernung und die Höhe der Objektivmitte zur Unterseite der Leinwand für jedes Projektionsbereichformat aufgeführt. Die Projektionsentfernung ist der Abstand zwischen der Vorderkante des Objektivs und der Oberfläche des projizierten Bildes. Höhe H ist die Höhe von der Unterkante des projizierten Bildes (der Oberkante bei der Befestigung an der Decke) zu A (diese Position wird bestimmt, indem eine senkrechte Linie von der Objektivmitte zur Oberfläche des projizierten Bildes gezogen wird). - Seite 40 Projektionsentfernung Einheit: m Höhe H von der Objektivmitte Projektionsbildgröße zur Unterseite der Leinwand Projektionsentfernung Minimale Maximale Diagonale D Breite × Höhe Projektions- Projektions- entfernung L entfernung L 80 Zoll (2,03 m) 1,72 × 1,08 2,37-3,07 0,21 0,30 100 Zoll (2,54 m) 2,15 ×...
- Seite 41 Decke befindet. Die Funktion „V Trapez“ wurde durchgeführt.) Vorsicht Befestigen Sie den Projektor nicht eigenhändig an der Decke bzw. stellen Sie ihn nicht eigenhändig um. Wenden Sie sich an qualifiziertes Fachpersonal von Sony (gegen eine Gebühr). Höhe H von der...
- Seite 42 Terminus#2 (Höhe H von der Objektivmitte zur Oberseite der Leinwand) Minimale Projektionsentfernung L Maximale Projektionsentfernung L H=0,00086 × D – 0,00096 H=0,00152 × D – 0,00129 Wenden Sie sich im Fall einer Montage an der Decke an Ihren Händler und erkundigen Sie sich, ob ein Montagesatz für die Verwendung mit diesem Produkt geeignet ist.
-
Seite 43: Abmessungen
Abmessungen Vorn 313,4 79,7 Einheit: mm Seite 114,1 Einheit: mm Abmessungen... - Seite 44 Seite (Die Unterseite ist parallel zur Decke.) 13,4 Objektivmitte 76,7 Einheit: mm Unterseite 24,4 27,3 40,2 Objektivmitte 40,2 131,8 24,4 18,1 22,7 79,3 125,4 Einheit: mm Abmessungen...
-
Seite 45: Index
Fernbedienungssensor........ 3 Index fH ............. 26 Fokus............12 Fokussierring ..........3 Freeze............6 fV ............. 26 ANFANGSWERTE, Menü ......24 Anschließen an einen Computer ....7 Anschließen eines externen Monitors und eines Audiogeräts ......10 Gamma-Modus ........16 Anschließen eines Videogeräts....8 Geeignetes Eingangssignal ...... 38 Anschlussfeld ......... - Seite 46 Info zu Markenzeichen Over Scan..........18 • Adobe und Adobe Acrobat sind Markenzeichen oder eingetragene Markenzeichen von Adobe Systems Incorporated in den Vereinigten Staaten P Save-Modus .......... 21 und/oder anderen Ländern. Picture muting..........6 • Kensington ist ein eingetragenes Projektionsentfernung ......39 Markenzeichen der Kensington Projizieren von Bildern ......
- Seite 47 Sony Corporation...
