Bestimmungsgemäßer Gebrauch
Ultraschalltaster werden als Bestandteil eines übergeordneten Gesamtsystems zur berührungslosen Erfassung von
Objekten eingesetzt.
Funktion
Ultraschalltaster arbeiten nach dem Prinzip der Laufzeitmessung. Das Gerät sendet eine Impulsfolge, die dann von einem
Gegenstand reflektiert wird. Das Gerät erfasst die reflektierte Welle und misst die Zeit, die zwischen Sende- und
Empfangsvorgang vergangen ist. Aus dieser Zeit wird der Abstand zwischen Sensor und Objekt ermittelt. Entsprechen die
Ergebnisse den vorgegebenen Werten, wird der Schaltausgang entsprechend gesetzt.
Montage
Der Sensor darf in beliebiger Einbaulage montiert werden. Achten Sie dabei auf eine erschütterungsfreie und
schwingungsdämpfende Montage. Schützen Sie das Gerät außerdem gegen mechanische Belastungen wie Stöße oder
Schläge.
Die Wandleroberfläche sowie der Bereich der Detektionskeule sind zwingend frei zu halten. Achten Sie darauf, dass sich
keinerlei störende Objekte zwischen dem Sensor und dem Zielobjekt innerhalb der Keule befinden. Es ist sonst möglich,
dass das störende Objekt Fehlschaltungen verursacht. Vermeiden Sie es außerdem, zwei oder mehrere Ultraschallsensoren
gegenüberliegend zu positionieren.
Temperatur
Die Schallgeschwindigkeit in der Luft ist abhängig von der Temperatur. Daher ist der Betrieb außerhalb des angegebenen
Temperaturbereichs nicht zulässig. Eine Temperaturkompensation kann per IO-Link zugeschaltet werden.
Bei aktivierter Temperaturkompensation benötigt der Sensor nach einem Kaltstart etwa 15 Minuten Warmlaufzeit, erst
dann sind die Messwerte reproduzierbar.

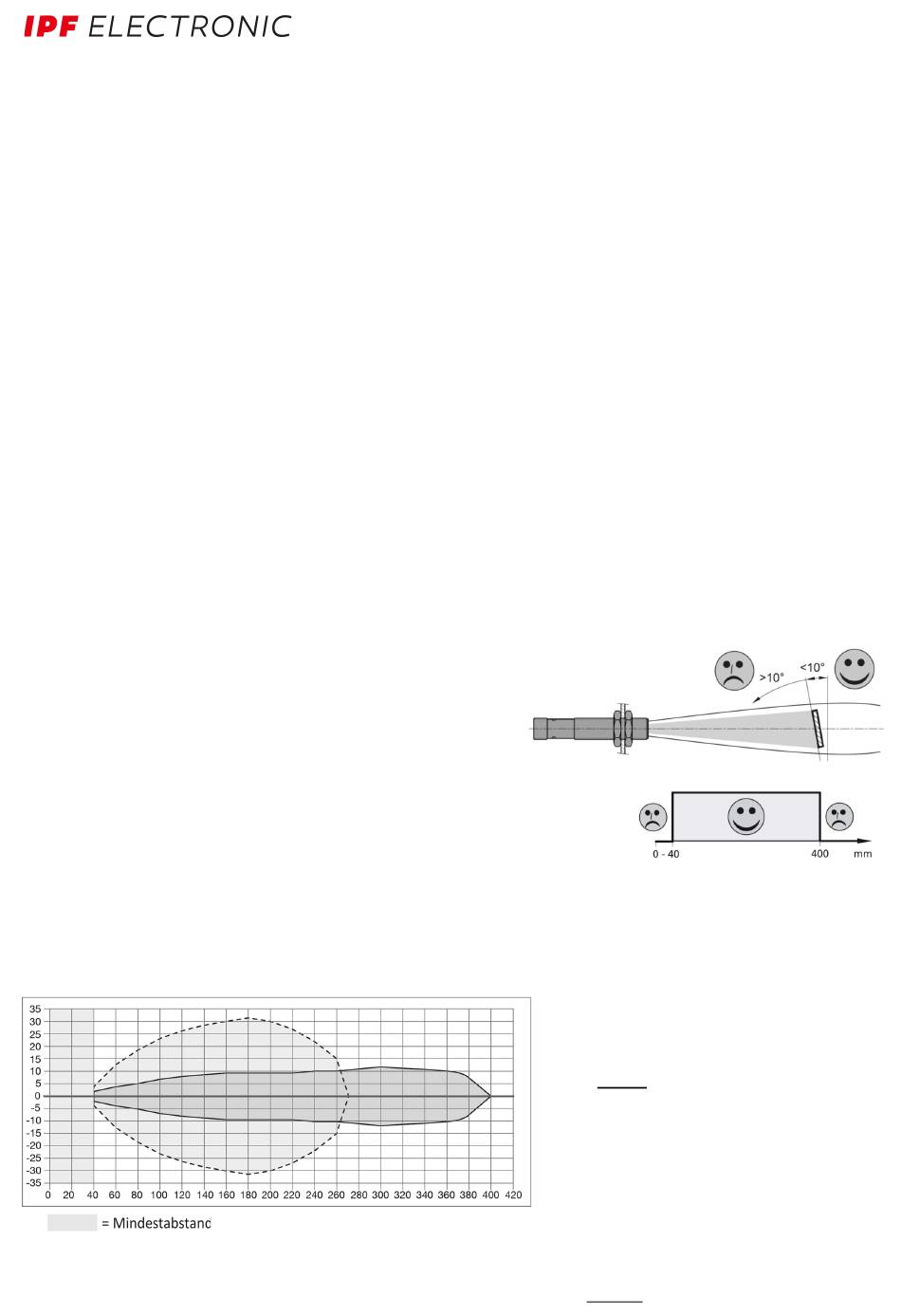

Objekteinstrahlwinkel im Tastbetrieb
Objekte mit glatter Oberfläche werden bis zu einem Neigungswinkel
von
ca. 10° zuverlässig
Neigungswinkel vergrößert sich bei Objekten mit rauer oder stark
strukturierter (gekörnter) Oberfläche.
Blindbereich im Tastbetrieb
Der Bereich von 0 ... 40mm vor dem Sensor entspricht dem ultraschalltypischen
Blindbereich.
Distanzmessungen im Blindbereich sind nicht möglich!
Die maximale Tastweite beträgt 400 mm.
Per IO-Link kann der Betrieb als Reflex-Schranke ausgewählt werden. Stellen Sie dazu den Wert 1 auf den gewünschten
Abstand zur Referenzfläche. Der gewählte Abstand darf um etwa 5mm variieren. Alle Objekte, die zwischen Sensor und
Referenzfläche den Schall unterbrechen, werden erfasst. Der Blindbereich darf in diesem Fall unberücksichtigt bleiben.
Schallkeulen
ipf electronic gmbh
• Rosmarter Allee 14 • 58762 Altena
abgetastet. Der maximal zulässige
│
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Mai 2021
Platte 200 x 200mm
- - - - - -
Rundstab Ø 10mm
│
info@ipf.de • www.ipf.de
