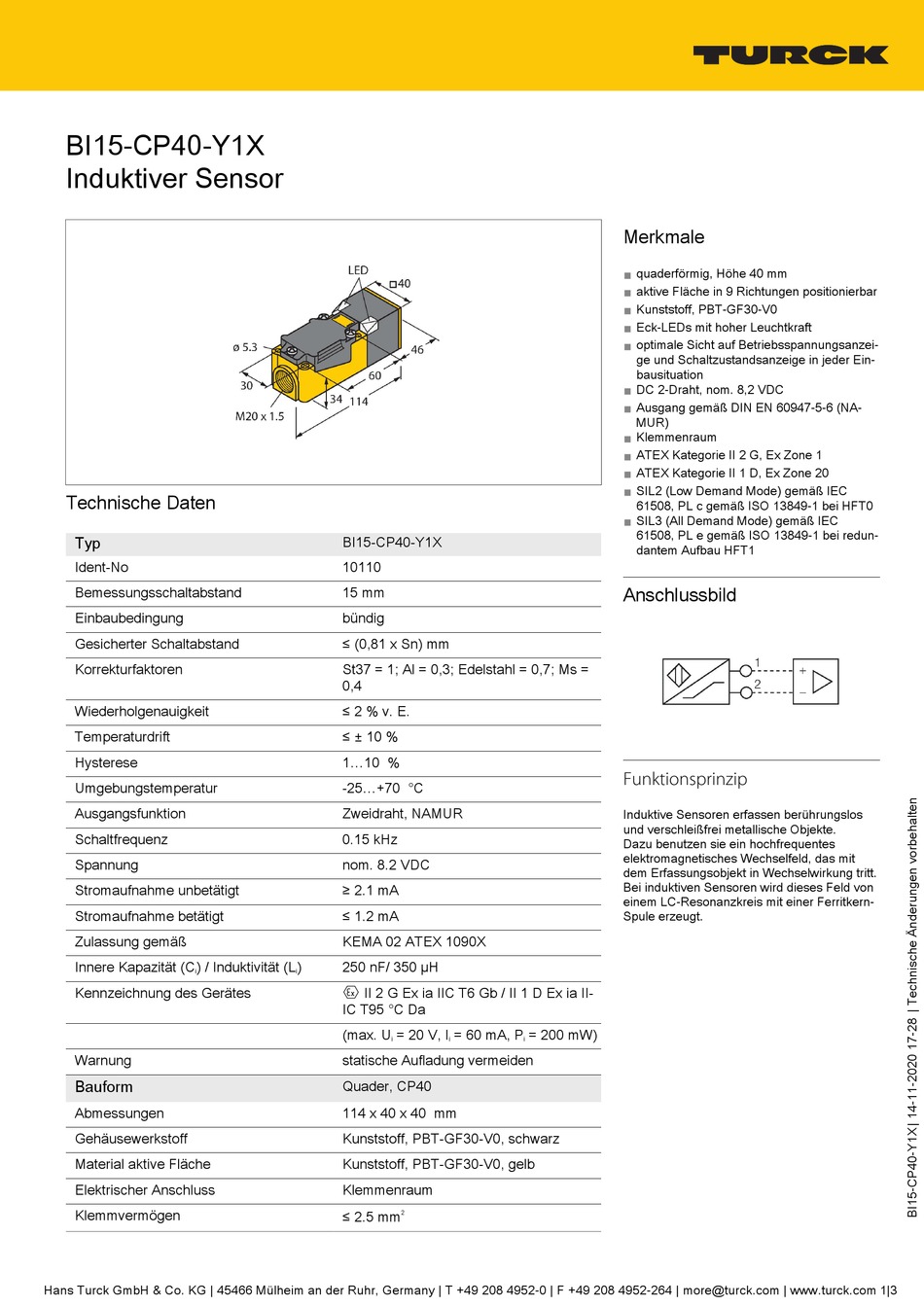

turck BI15-CP40-Y1X Betriebsanleitung

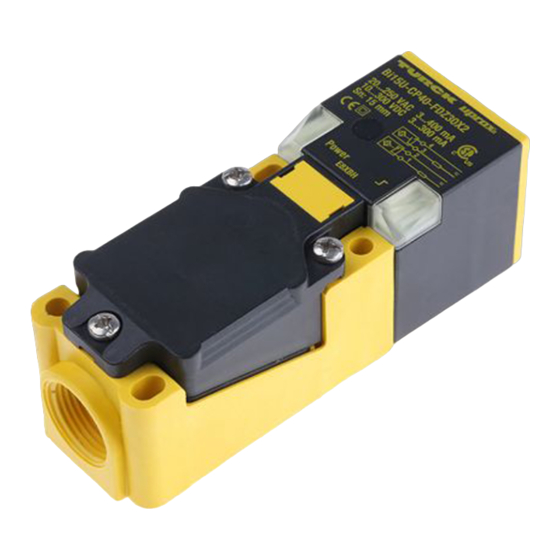

BI15-CP40-Y1X
Induktiver Sensor
Technische Daten
Typ
Ident-No
Bemessungsschaltabstand
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Warnung
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Klemmvermögen
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
BI15-CP40-Y1X
10110
15 mm
bündig
≤ (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms =
0,4
≤ 2 % v. E.
≤ ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
0.15 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
KEMA 02 ATEX 1090X
) 250 nF/ 350 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia II-
IC T95 °C Da
(max. U = 20 V, I = 60 mA, P
i i
statische Aufladung vermeiden
Quader, CP40
114 x 40 x 40 mm
Kunststoff, PBT-GF30-V0, schwarz
Kunststoff, PBT-GF30-V0, gelb
Klemmenraum
≤ 2.5 mm
2
Merkmale
■
quaderförmig, Höhe 40 mm
■
aktive Fläche in 9 Richtungen positionierbar
■
Kunststoff, PBT‐GF30‐V0
■
Eck‐LEDs mit hoher Leuchtkraft
■
optimale Sicht auf Betriebsspannungsanzei-
ge und Schaltzustandsanzeige in jeder Ein-
bausituation
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Klemmenraum
■
ATEX Kategorie II 2 G, Ex Zone 1
■
ATEX Kategorie II 1 D, Ex Zone 20
■
SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei HFT0
■
SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei redun-
dantem Aufbau HFT1
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit
dem Erfassungsobjekt in Wechselwirkung tritt.
Bei induktiven Sensoren wird dieses Feld von
einem LC‐Resonanzkreis mit einer Ferritkern‐
Spule erzeugt.
= 200 mW)
