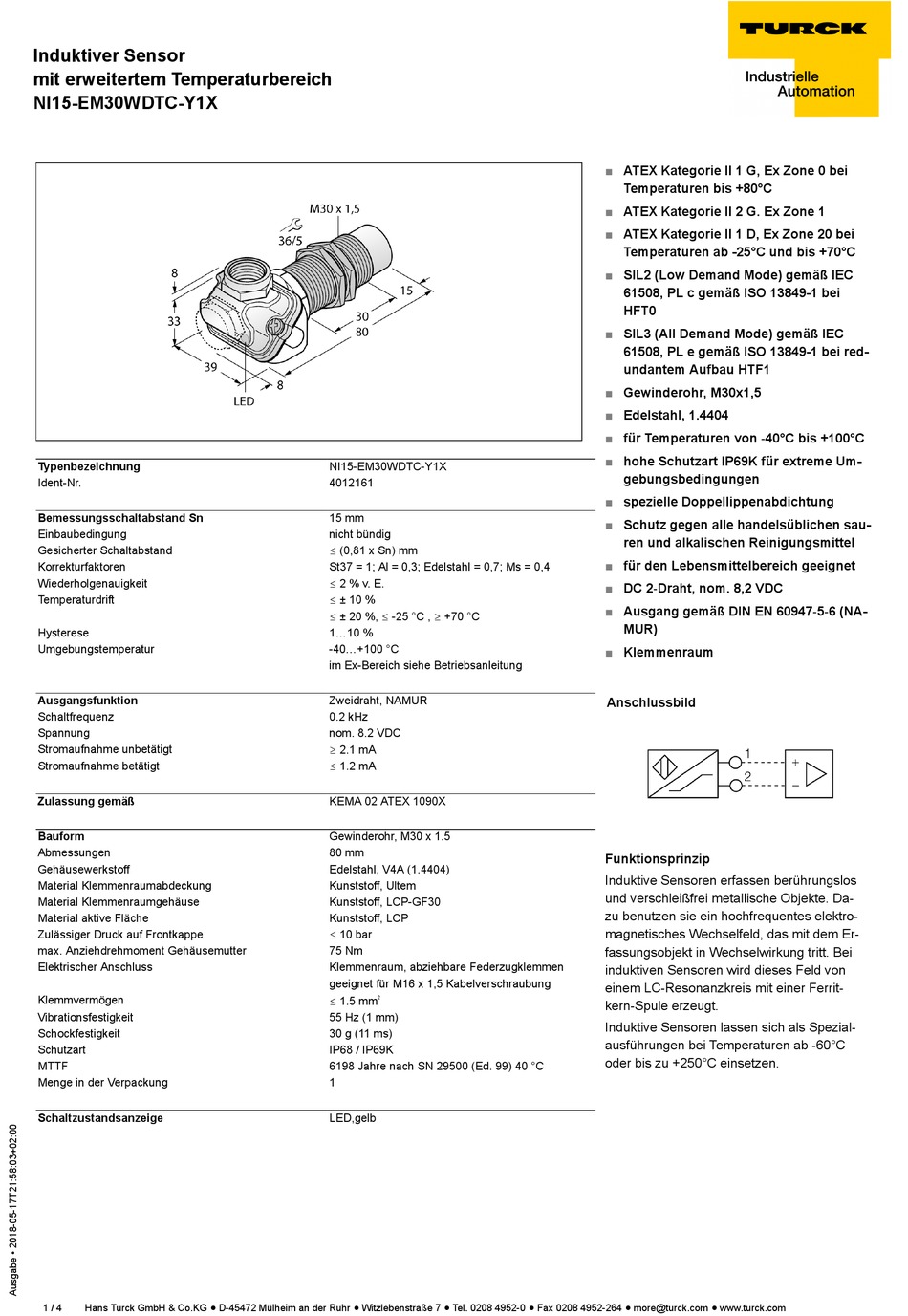

turck NI15-EM30WDTC-Y1X Betriebsanleitung

Induktiver Sensor
mit erweitertem Temperaturbereich
NI15-EM30WDTC-Y1X
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Bauform
Abmessungen
Gehäusewerkstoff
Material Klemmenraumabdeckung
Material Klemmenraumgehäuse
Material aktive Fläche
Zulässiger Druck auf Frontkappe
max. Anziehdrehmoment Gehäusemutter
Elektrischer Anschluss
Klemmvermögen
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Menge in der Verpackung
Schaltzustandsanzeige
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
NI15-EM30WDTC-Y1X
4012161
15 mm
nicht bündig
ð (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v. E.
ð ± 10 %
ð ± 20 %, ð -25 °C , ï +70 °C
1...10 %
-40...+100 °C
im Ex-Bereich siehe Betriebsanleitung
Zweidraht, NAMUR
0.2 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
Gewinderohr, M30 x 1.5
80 mm
Edelstahl, V4A (1.4404)
Kunststoff, Ultem
Kunststoff, LCP-GF30
Kunststoff, LCP
ð 10 bar
75 Nm
Klemmenraum, abziehbare Federzugklemmen
geeignet für M16 x 1,5 Kabelverschraubung
ð 1.5 mm 2
55 Hz (1 mm)
30 g (11 ms)
IP68 / IP69K
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
1
LED,gelb
■ ATEX Kategorie II 1 G, Ex Zone 0 bei
Temperaturen bis +80°C
■ ATEX Kategorie II 2 G. Ex Zone 1
■ ATEX Kategorie II 1 D, Ex Zone 20 bei
Temperaturen ab -25°C und bis +70°C
■ SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei
HFT0
■ SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei red-
undantem Aufbau HTF1
■ Gewinderohr, M30x1,5
■ Edelstahl, 1.4404
■ für Temperaturen von -40°C bis +100°C
■ hohe Schutzart IP69K für extreme Um-
gebungsbedingungen
■ spezielle Doppellippenabdichtung
■ Schutz gegen alle handelsüblichen sau-
ren und alkalischen Reinigungsmittel
■ für den Lebensmittelbereich geeignet
■ DC 2-Draht, nom. 8,2 VDC
■ Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
■ Klemmenraum
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Da-
zu benutzen sie ein hochfrequentes elektro-
magnetisches Wechselfeld, das mit dem Er-
fassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von
einem LC-Resonanzkreis mit einer Ferrit-
kern-Spule erzeugt.
Induktive Sensoren lassen sich als Spezial-
ausführungen bei Temperaturen ab -60°C
oder bis zu +250°C einsetzen.
