Montagebeispiele
Die einfache Montageart, durch angeschrägtes Schutz-band
(Abb. 2), ist nur in sehr geschützter Umgebung zu empfehlen.
Bei ungeschützter Umgebung besteht Abschälgefahr. In solchen
Fällen sind Montagearten, wie in Abb. 3 und 4 gezeigt, geeigne-
ter.
Den optimalen Schutz bietet die Montage in einer Nut (Abb. 5),
die so tief sein sollte, dass das Magnetband vollständig darin
eingebettet werden kann.
3.2 Montage des Magnetsensors
Der Magnetsensor kann durch Verwendung von 2 Schrauben M3
über die ø3,5mm Durchgangslöcher befestigt werden. Es wird
empfohlen, die beiliegenden Befestigungsschrauben und Feder-
ringe zu verwenden. Das maximale Anzugsmoment beträgt
0,25Nm!
• Kabel sind so zu verlegen, dass keine Beschädigungsgefahr
durch Zug oder andere Maschinenteile besteht. Falls nötig,
Schleppkette oder Schutzschlauch verwenden und Zugentlas-
tung vorsehen.
• Achten Sie auf richtige Ausrichtung bezüglich der Zählrichtung
(Abb. 6). Dies ist unerheblich, falls sich die Zählrichtung in der
elektronischen Auswertung umkehren lässt.
• Beachten Sie die Abstandmaße zwischen Sensor und Magnet-
band sowie die Winkeltoleranzen, diese müssen über die ge-
samte Messstrecke eingehalten werden! (Abb. 6)
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2012

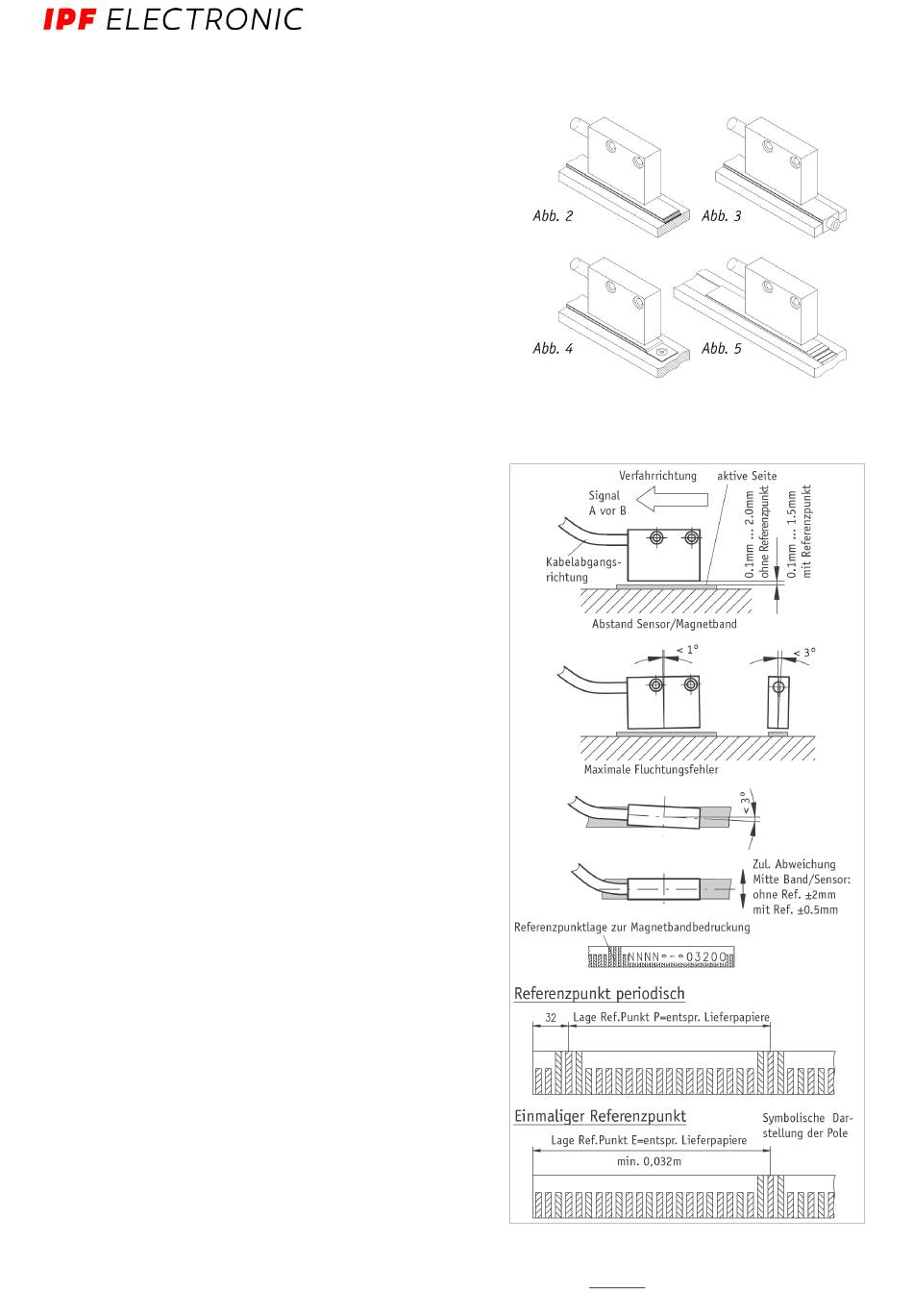

Abb. 6: Definition der Zählrichtung / Montage / Toleranzen
