ipf electronic MW10 Bedienungsanleitung

Magnetisches Wegmesssystem MW10
Geräte für Betriebsspannung 5V DC zur Abtastung eines Magnetbandes ohne Referenzpunkt

Inhaltsverzeichnis

1 Gewährleistungshinweise ............................................................................................................. Seite 1
2 Identifikation ................................................................................................................................ Seite 1
3 Mechanische Montage .................................................................................................................. Seite 2
3.1 Montage des Magnetbandes ............................................................................................ Seite 2
3.2 Montage des Magnetsensors ........................................................................................... Seite 3
4 Elektrischer Anschluss ................................................................................................................... Seite 4
5 Wartung ....................................................................................................................................... Seite 4
6 Fehlerbehandlung ......................................................................................................................... Seite 4
7 Technische Daten .......................................................................................................................... Seite 5
7.1 Sensoren .......................................................................................................................... Seite 5
7.2 Magnetband AM000049 ................................................................................................... Seite 6

1. Gewährleistungshinweise

Lesen Sie vor der Montage und der Inbetriebnahme dieses Dokument sorgfältig durch. Beachten Sie zu Ihrer eigenen
Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die angegeben
Spezifikationen und die Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der ipf electronic gmbh. Bei dem Einsatz in Verbindung mit Fremdprodukten
besteht für das Gesamtsystem kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen werden. Für weitere Fragen steht Ihnen die Firma ipf electronic gmbh
gerne zur Verfügung.

2. Identifikation

Magnetband: Das Standard-Magnetband hat eine Breite von 10mm und trägt die Artikelnummer AM000049.

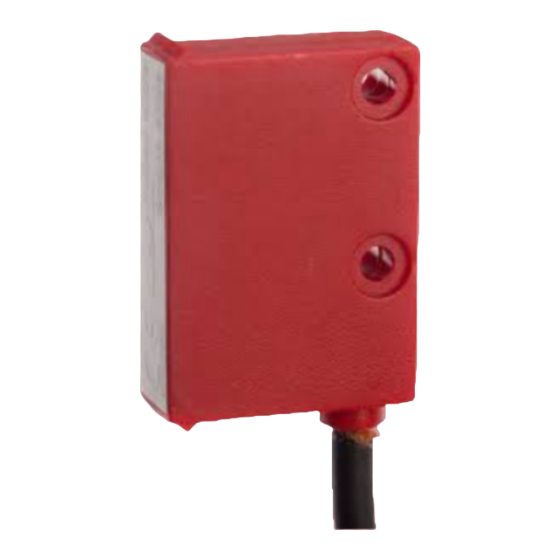

Magnetsensor: Das Etikett zeigt den Gerätetyp mit Artikelnummer, die das Gerät eindeutig identifiziert.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2012
info@ipf.de • www.ipf.de
│
1
