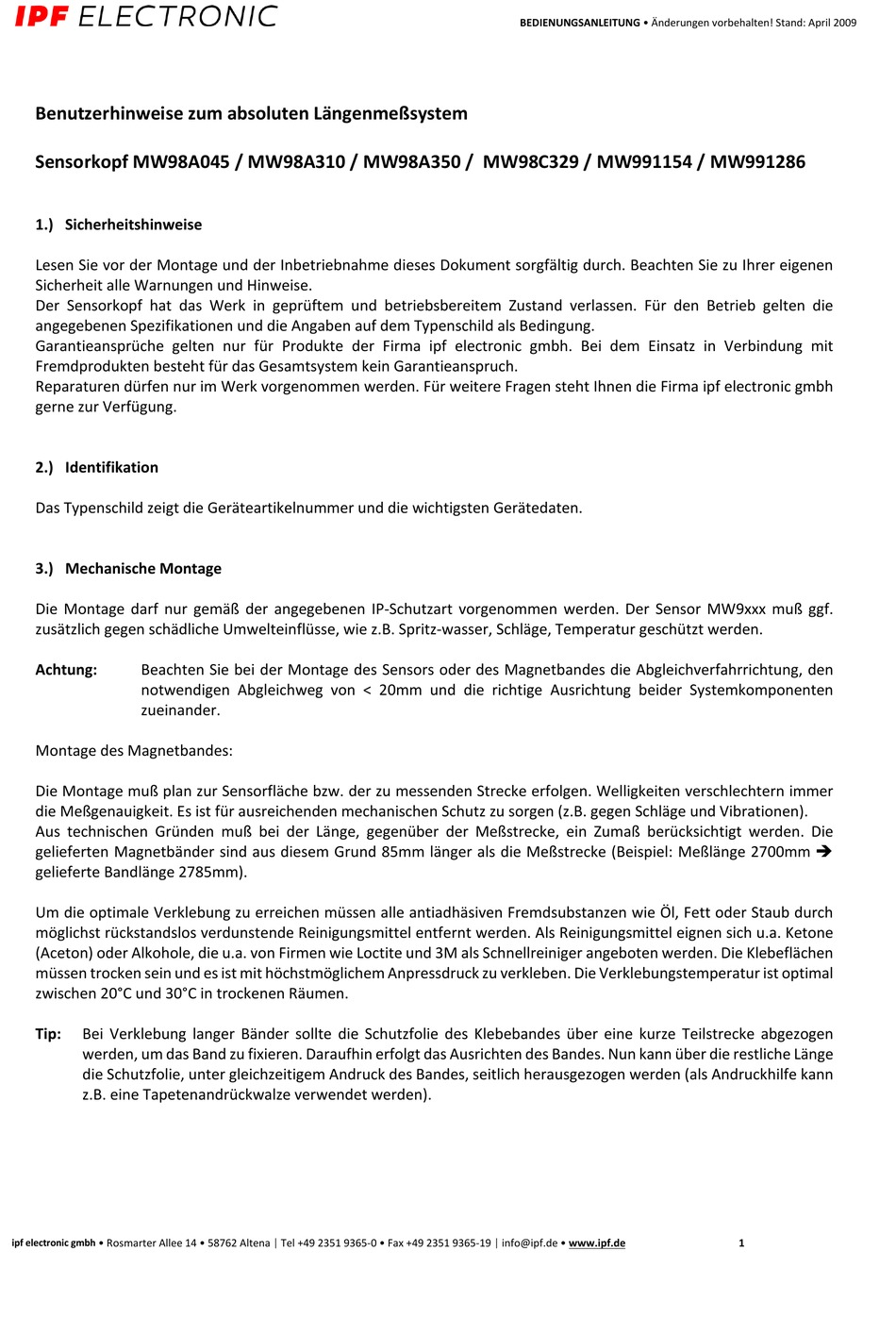

ipf electronic MW98A045 Bedienungsanleitung

Benutzerhinweise zum absoluten Längenmeßsystem
Sensorkopf MW98A045 / MW98A310 / MW98A350 / MW98C329 / MW991154 / MW991286
1.) Sicherheitshinweise
Lesen Sie vor der Montage und der Inbetriebnahme dieses Dokument sorgfältig durch. Beachten Sie zu Ihrer eigenen
Sicherheit alle Warnungen und Hinweise.
Der Sensorkopf hat das Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die
angegebenen Spezifikationen und die Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der Firma ipf electronic gmbh. Bei dem Einsatz in Verbindung mit
Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen werden. Für weitere Fragen steht Ihnen die Firma ipf electronic gmbh
gerne zur Verfügung.
2.) Identifikation
Das Typenschild zeigt die Geräteartikelnummer und die wichtigsten Gerätedaten.
3.) Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-Schutzart vorgenommen werden. Der Sensor MW9xxx muß ggf.
zusätzlich gegen schädliche Umwelteinflüsse, wie z.B. Spritz-wasser, Schläge, Temperatur geschützt werden.
Achtung:
Beachten Sie bei der Montage des Sensors oder des Magnetbandes die Abgleichverfahrrichtung, den
notwendigen Abgleichweg von < 20mm und die richtige Ausrichtung beider Systemkomponenten
zueinander.
Montage des Magnetbandes:
Die Montage muß plan zur Sensorfläche bzw. der zu messenden Strecke erfolgen. Welligkeiten verschlechtern immer
die Meßgenauigkeit. Es ist für ausreichenden mechanischen Schutz zu sorgen (z.B. gegen Schläge und Vibrationen).
Aus technischen Gründen muß bei der Länge, gegenüber der Meßstrecke, ein Zumaß berücksichtigt werden. Die
gelieferten Magnetbänder sind aus diesem Grund 85mm länger als die Meßstrecke (Beispiel: Meßlänge 2700mm 
gelieferte Bandlänge 2785mm).
Um die optimale Verklebung zu erreichen müssen alle antiadhäsiven Fremdsubstanzen wie Öl, Fett oder Staub durch
möglichst rückstandslos verdunstende Reinigungsmittel entfernt werden. Als Reinigungsmittel eignen sich u.a. Ketone
(Aceton) oder Alkohole, die u.a. von Firmen wie Loctite und 3M als Schnellreiniger angeboten werden. Die Klebeflächen
müssen trocken sein und es ist mit höchstmöglichem Anpressdruck zu verkleben. Die Verklebungstemperatur ist optimal
zwischen 20°C und 30°C in trockenen Räumen.
Tip: Bei Verklebung langer Bänder sollte die Schutzfolie des Klebebandes über eine kurze Teilstrecke abgezogen
werden, um das Band zu fixieren. Daraufhin erfolgt das Ausrichten des Bandes. Nun kann über die restliche Länge
die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich herausgezogen werden (als Andruckhilfe kann
z.B. eine Tapetenandrückwalze verwendet werden).
