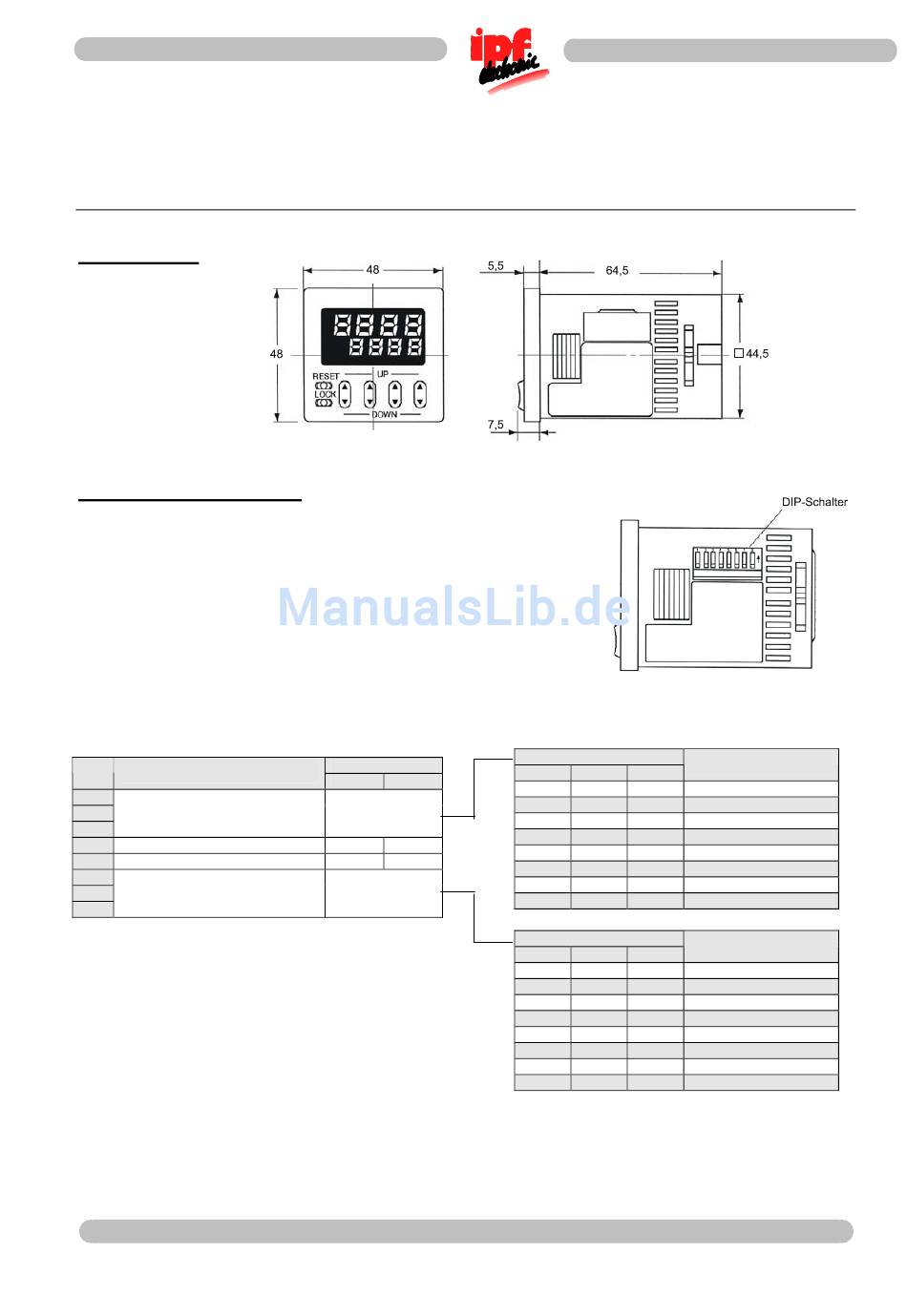

1. Maßskizze
2. Bedienungselemente
Mit den seitlich angebrachten DIP-Schaltern 1-8 werden die Ein-
gangs und Ausgangsmodi eingestellt (unten = aus, oben = ein).
Die DIP-Schalter befinden sich hinter einer Klappe.
Zur Aktivierung der neuen Einstellungen muss die Betriebs-
spannung aus- und wieder eingeschaltet werden.
Eine genaue Beschreibung der Betriebsmodi finden Sie auf den
Seiten 3 und 4.
Funktion
1
Ausgangsmodus
2
3
4
min. Eingangssignalbreite „Reset"
5
max. Zählfrequenz
6
7
Eingangsmodus
8
ipf electronic gmbh
Kalver Straße 27
D-58515 Lüdenscheid
Telefon (02351) 9365-0 Fax (02351) 9365-19
Bedienungsanleitung

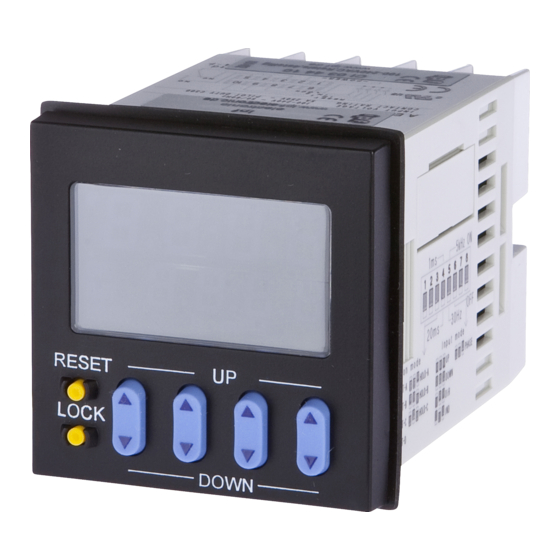

Impulszähler CI034410
DIP-Schalter
AUS
EIN
siehe Tabelle
„DIP-Schalter
1, 2, 3"
20ms
1ms
30Hz
5kHz
siehe Tabelle
„DIP-Schalter
6, 7, 8"
DIP-Schalter
1
2
3
EIN
EIN
EIN
Ein Impuls, SHOT-A
AUS
AUS
AUS
Ein Impuls, SHOT-B
EIN
AUS
AUS
Ein Impuls, SHOT-C
AUS
EIN
AUS
Ein Impuls, SHOT-D
EIN
EIN
AUS
Haltefunktion, HOLD-A
AUS
AUS
EIN
Haltefunktion, HOLD-B
EIN
AUS
EIN
Haltefunktion, HOLD-C
AUS
EIN
EIN
------
DIP-Schalter
6
7
8
EIN
EIN
EIN
Additiver Eingang
AUS
AUS
AUS
Subtraktiver Eingang
EIN
AUS
AUS
Richtungseingang
AUS
EIN
AUS
Unabhängige Eingänge
EIN
EIN
AUS
Phaseneingang
AUS
AUS
EIN
------
EIN
AUS
EIN
------
AUS
EIN
EIN
------
Änderungen vorbehalten!
Ausgangsmodus
Eingangsmodus
Seite 1/4
