3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-Schutzart vorgenommen werden. Das System muss ggfs. zusätzlich
gegen schädliche Umwelteinflüsse, wie z.B. Spritzwasser, Lösungsmittel, Staub, Schläge, Vibrationen, starke Tempera-
turschwankungen geschützt werden.
3.1 Montage des Magnetbandes
Die Montage muss plan zur Montagefläche bzw. der zu messenden Strecke erfolgen. Welligkeiten verschlechtern immer
die Messgenauigkeit.
Aus technischen Gründen muss bei der Länge, gegenüber der Messstrecke, ein Zumaß von 57mm berücksichtigt wer-
den.
Überall wo aufgrund unzureichender Befestigungsmöglichkeiten keine geeignete Montage des Magnetbandes möglich
ist, kann das Magnetband in eine als Zubehör lieferbare Profilschiene (AM000050) montiert werden. Dadurch ent-
steht eine kompakte Magnetbandeinheit.
Achtung!
Um optimale Verklebungen zu erreichen, müssen alle antiadhäsiven Fremdsubstanzen (Öl, Fett, Staub
usw.) durch möglichst rückstandslos verdunstende Reinigungsmittel entfernt werden. Als Reinigungsmittel
eignen sich u.a. Ketone (Aceton) oder Alkohole, die u.a. von den Firmen Loctite und 3M als Schnellreiniger
angeboten werden. Die Klebeflächen müssen trocken sein und es ist mit höchstmöglichem Anpressdruck zu
verkleben. Die Verklebungstemperatur ist optimal zwischen 20°C und 30°C in trockenen Räumen.
Tipp: Bei Verklebung langer Bänder sollte die Schutzfolie des Klebebandes über eine kurze Teilstrecke abgezogen wer-
den, um das Band zu fixieren. Daraufhin erfolgt das Ausrichten des Bandes. Nun kann über die restliche Länge
die Schutzfolie unter gleichzeitigem Andruck des Bandes seitlich herausgezogen werden. (als Hilfsmittel kann
eine Tapetenandrückwalze verwendet werden)
Montageschritte
• Reinigen Sie die Befestigungsfläche (1) sorgfältig.
• Entfernen Sie am Magnetband die Schutzfolie (2) des Klebebandes (3).
• Kleben Sie das Magnetband (4) auf.
• Reinigen Sie die Magnetbandoberfläche sorgfältig.
• Entfernen Sie am Abdeckband (5) die Schutzfolie (6) des Klebebandes.
• Kleben Sie das Abdeckband auf (an beiden Enden leicht überlappen las-
sen).
• Die überlappenden Enden des Abdeckbandes gegen Ablösen sichern.
Achtung!
Vermeiden Sie die Beeinflussung durch magnetische Felder. Insbesondere dürfen keine Magnetfelder
(z.B. Haftmagnete oder andere Dauermagnete) in direkten Kontakt mit dem Magnetband geraten. In
stromlosem Zustand werden Bewegungen oder Verstellungen des Magnetsensors von der Folgeelektro-
nik nicht erkannt und erfasst.
• Rosmarter Allee 14 • 58762 Altena
ipf electronic gmbh
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
│
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2012

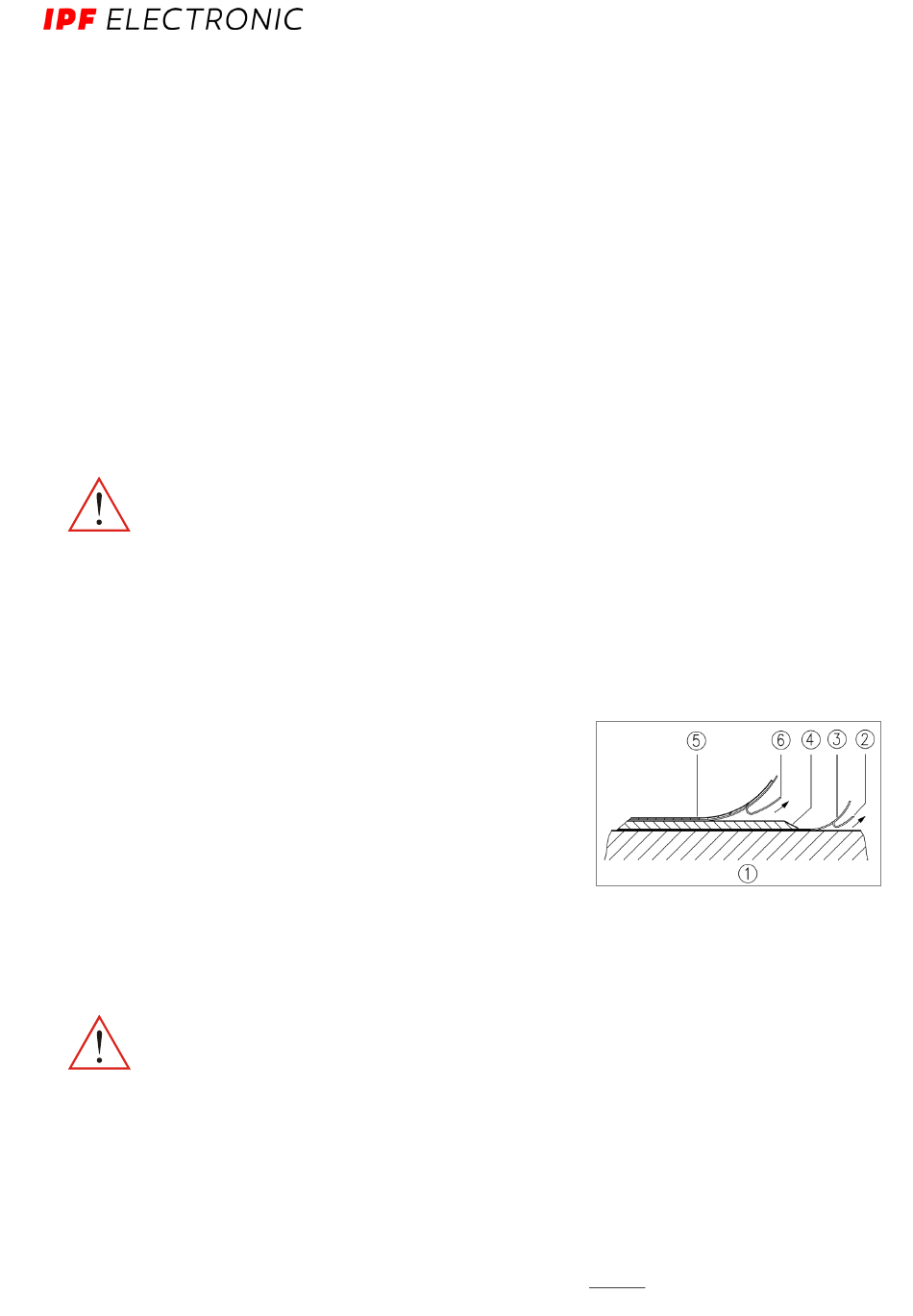

Abb. 1: Montage des Magnetbandes
