Hauptanzeigebereich/zentraler Bildschirm
Alle Bildschirme werden im Hauptanzeigebereich angezeigt (mit
Abbildung 1, p.
Zentraler Bildschirm: Informationen zum Kühlmaschinenstatus
Der zentrale Bildschirm
rechtwinkligen weißen Flächen) für jede Kühlmaschinenkomponente die am häufigsten benötigte
Kühlmaschinen-Statusinformation. Durch Berühren dieser Berührungsflächen wird ein Bildschirm
aufgerufen, der weitere Statusinformationen über die jeweilige Komponente enthält (siehe
"Komponentenbildschirme," p.
Alle Berührungsflächen des Zentralbildschirms sind in
In der rechten unteren Ecke des zentralen Bildschirms können sie Datum und Zeit sowie zusätzliche
Kühlmaschineninformation sehen. Details hierüber finden Sie in den letzten drei Zeilen der
Tabelle

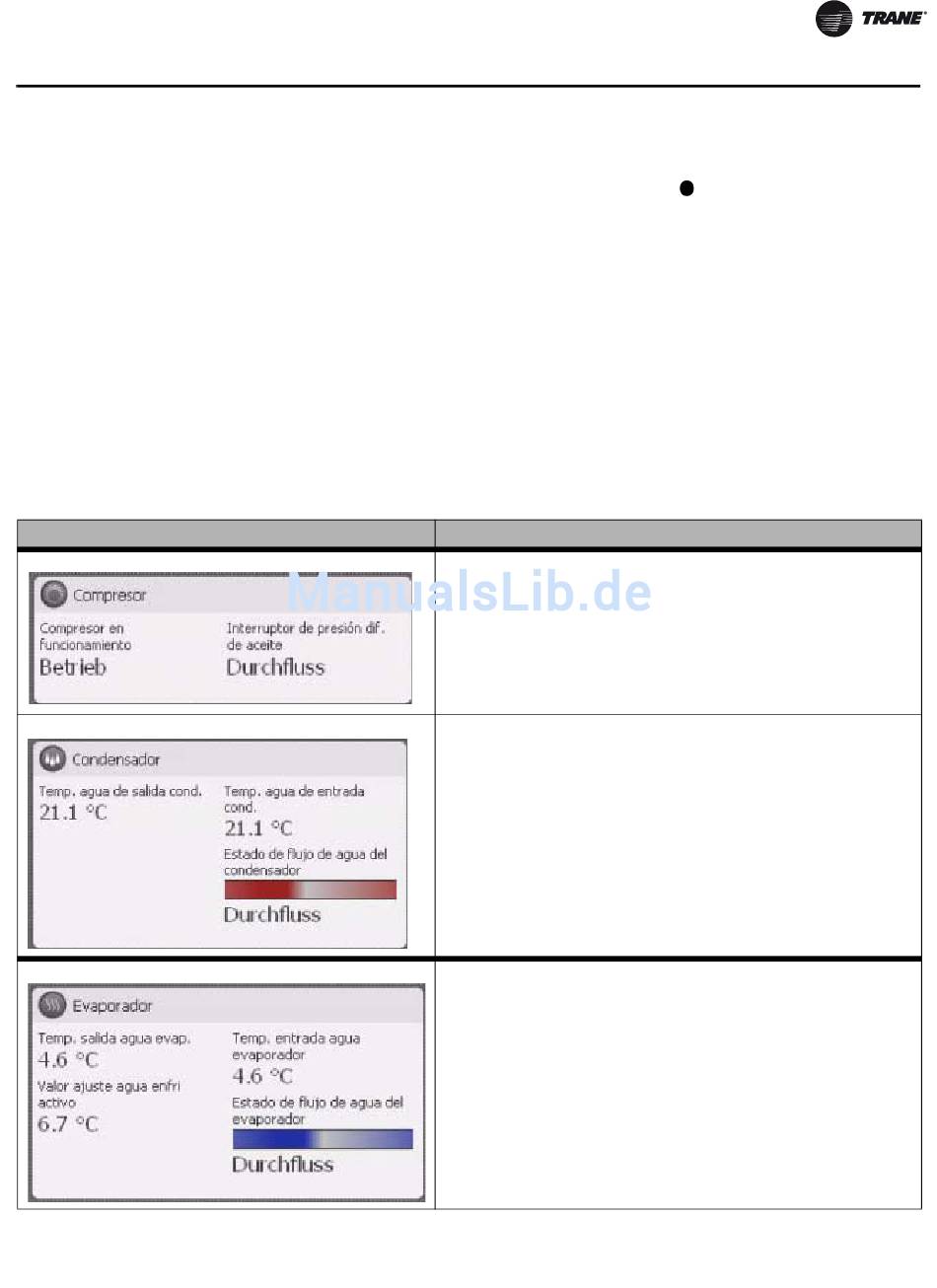

Tabelle 2.
Berührungsflächen und Schaltflächen des zentralen Bildschirms
Berührungsfläche
CTV-SVU02A-DE
7).
(Abbildung 1, p.
2.
7) liefert auf "Berührungsflächen" (die gesamten
12).
Tabelle 2
Beschreibung
Diese Verdichter-Berührungsfläche liefert Information über den:
• Betriebsstatus des Verdichters
• Öldifferenzdruck
Berühren Sie die Berührungsfläche an irgendeiner Stelle, um den
Verdichterkomponentenbildschirm aufzurufen.
Diese Verflüssiger-Berührungsfläche liefert Information über:
• Kühlwasseraustrittstemperatur
• Kühlwassereintrittstemperatur
• Aktiver Heißwassersollwert (falls eine Heißwassersteuerung existiert)
• Kühlwasserdurchfluss (Animation in Grafik zeigt an, ob der Verflüssiger
arbeitet)
Berühren Sie die Berührungsfläche an irgendeiner Stelle, um den
Verflüssigerkomponentenbildschirm aufzurufen.
Diese Verdampfer-Berührungsfläche liefert Information über:
• Kaltwasseraustrittstemperatur
• Kaltwassereintrittstemperatur
• Aktiver Kaltwassersollwert (falls eine Kaltwassersteuerung existiert)
• Kaltwasserdurchfluss (Animation in Grafik zeigt an, ob der Verdampfer
arbeitet)
Berühren Sie die Berührungsfläche an irgendeiner Stelle, um den
Verdampferkomponentenbildschirm aufzurufen.
Einführung
gekennzeichnet in
2
beschrieben.
