Datendiagramme anzeigen
Um ein aktuelles Diagramm anzuzeigen, auf dem Datendiagrammbildschirm eine der
Schaltflächen wählen
Diagramm ist die X-Achse die Zeitachse. Die Y-Achse stellt diagrammabhängige Datenpunkte dar.
Die Datenpunkte finden Sie unter

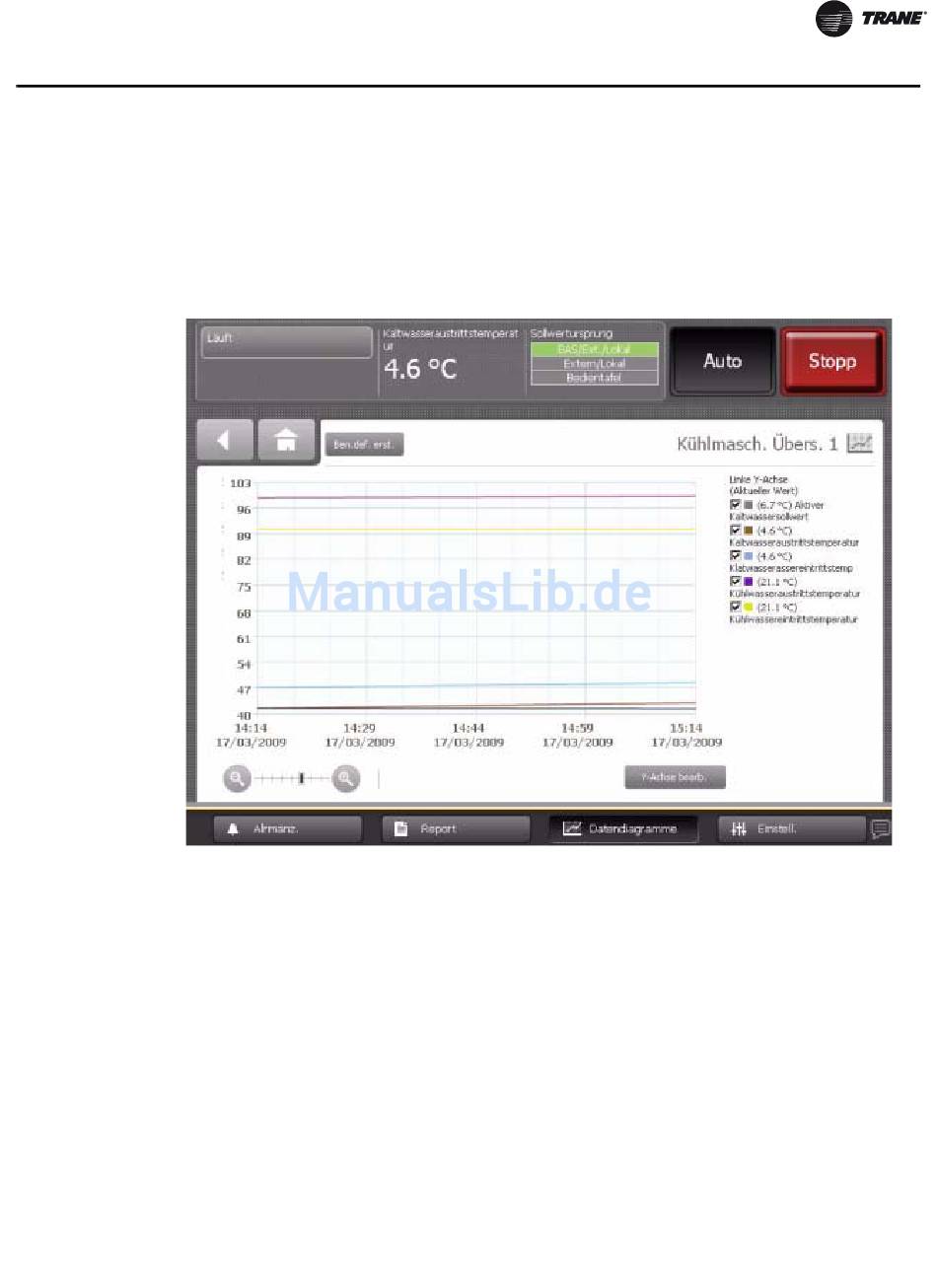

Abbildung 12. Beispiel eines Datendiagramms (in diesem Fall Kühlmaschinenübersicht 1)
Skala der Datendiagramme ändern
Sie haben die Möglichkeit, die Skalen der X-Achse und der Y-Achsen in den Datendiagrammen zu
ändern.
Skala der X-Achse ändern
Voreinstellung der X-Achsenskala ist die letzte Stunde mit Intervallangaben von 15 Minuten, die
unten im Diagramm aufgeführt sind. Sie können die Skala einschließlich Intervalle stufenweise
ändern von den letzten 12 Minuten bis zu den letzten 48 Stunden:
•
•
•
•
•
•
•
CTV-SVU02A-DE
(Abbildung 12
Diagramm über 12 Minuten mit Zeitintervallangaben von 3 Minuten
Diagramm über 40 Minuten mit Zeitintervallangaben von 10 Minuten
Diagramm über 60 Minuten mit Zeitintervallangaben von 15 Minuten
Diagramm über 4 Stunden mit Zeitintervallangaben von 1 Stunde
Diagramm über 8 Stunden mit Zeitintervallangaben von 2 Stunden
Diagramm über 1 Tag mit Zeitintervallangaben von 6 Stunden
Diagramm über 2 Tage mit Zeitintervallangaben von 12 Stunden
zeigt beispielsweise Kühlmaschinenübersicht 1). In jedem
"Datendiagramme," p.
Datendiagramme
26.
27
