Datendiagramme
Das Display Tracer AdaptiView bietet Ihnen die Möglichkeit, unterschiedliche Standard-
Datendiagramme anzuzeigen und bis zu sechs benutzerdefinierte Datendiagramme mit bis zu acht
Datenpunkten pro Diagramm zu erstellen. Die Daten werden innerhalb von 30 Sekunden erfasst
und für 48 Stunden gespeichert. Diese Werte können nicht geändert werden.
Datendiagrammbildschirm anzeigen
Wenn Sie im Hauptmenübereich die Schaltfläche Datendiagramme
wird der Datendiagrammbildschirm angezeigt
Bildschirms kann ein Datendiagramm aufgerufen werden.
Unter der Rubrik "Standarddiagramme" finden Sie folgende Schaltflächen:
•
•
•
•
•
Wenn Sie benutzerdefinierte Diagramme erstellen, werden sie unter der Rubrik
"Benutzerdefinierte Diagramme" mit Namen wie "Benutzerdef. 1" und "Benutzerdef. 2" angezeigt
(siehe
Abbildung 11.
26
Kühlmaschinenübersicht 1
Kühlmaschinenübersicht 2
Annäherungstemperatur
Verdampfer
Motor
Abbildung
11).

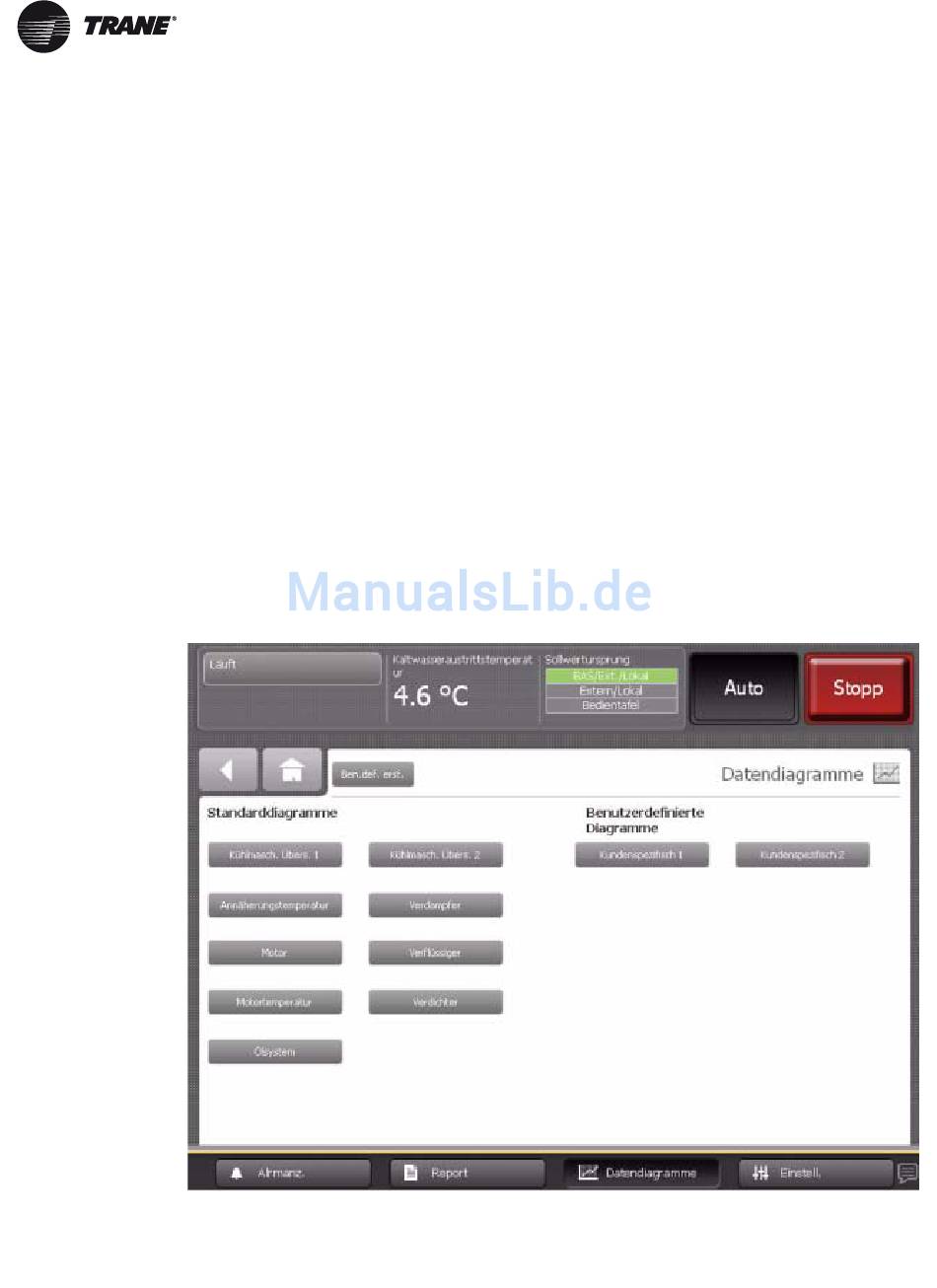

Datendiagrammbildschirm
(Abbildung 1, p.
(Abbildung
11). Über jede Schaltfläche dieses
•
Verflüssiger
•
Motortemperatur
•
Verdichter
•
Ölsystem
7) wählen,
CTV-SVU02A-DE
