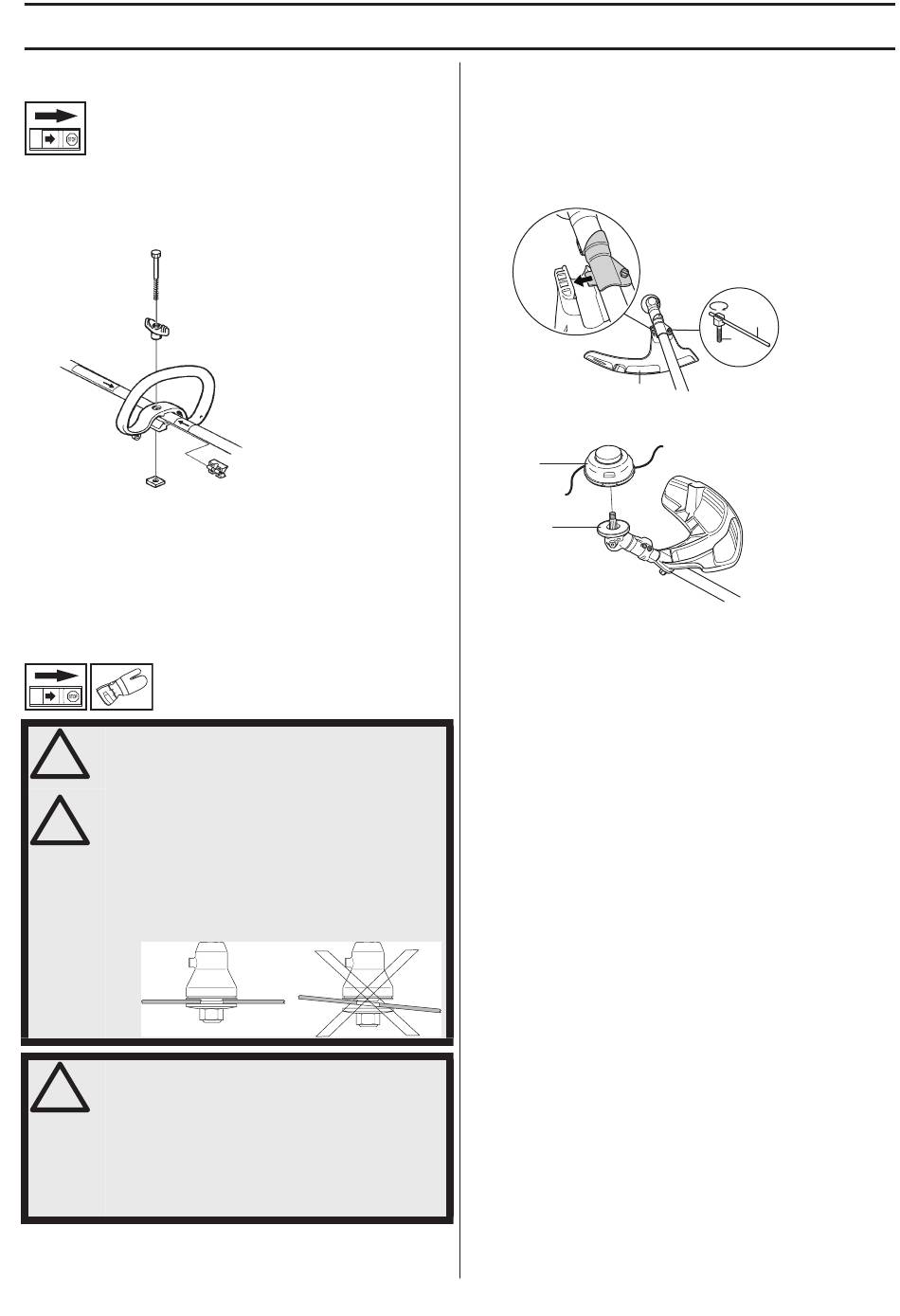

Montage de la poignée en boucle
• Placer la poignée anneau sur le tube de transmission.
Noter que la poignée anneau doit être montée entre
les flèches indicatrices situées sur le tube de
transmission.
• Introduire la rondelle dans la rainure de la poignée en
boucle.
• Monter l'écrou, la manette et la vis. Ne pas serrer trop fort.
• Effectuer un réglage de précision afin de tenir le coupe-
herbe dans une position de travail confortable. Serrer la vis/
la manette.
Montage de l'équipement de coupe
AVERTISSEMENT!
!
Lors du montage de l'équipement de
coupe, il est de la plus grande importance
que la commande du bras d'entraînement/
!
de la bride de renfort soit positionnée
correctement dans l'ouverture centrale de
l'équipement de coupe. Un équipement de
coupe mal monté peut causer des
blessures personnelles très graves, voire
mortelles.
AVERTISSEMENT! Un équipement de
!
coupe ne peut en aucun cas être utilisé si
une protection homologuée n'a pas été
préalablement montée. Voir le chapitre
Caractéristiques techniques. La mise en
place d'une protection erronée ou
défectueuse peut provoquer des
blessures graves.
• Monter le carter de protection/la protection combinée
(A) destiné(e) au travail avec la tête de désherbage/
les couteaux en plastique.

MONTAGE

Emboîter le carter de protection/la protection
combinée (A) sur les deux crochets du support de tôle
(M). Plier la protection autour du tube de transmission
et serrer avec la vis (L) du côté opposé au tube de
transmission. Utiliser la goupille de blocage (C).
Placer la goupille de blocage dans la rainure de la tête
de vis et serrer. Voir fig.
M
• Monter un toc d'entraînement (B) sur l'axe sortant.
H
B
• Faire tourner l'axe de la lame jusqu'à ce que l'un des
trous du toc d'entraînement coïncide avec le trou
correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de
bloquer l'axe.
• Visser la tête de désherbage/les couteaux en
plastique (H) dans le sens contraire de la rotation.
• Le démontage s'effectue dans l'ordre inverse.
C
L
A
–
