Starten einer neuen Speicherungssession
1. Drücken Sie den Knopf C, um den
Höhenmesser-Modus aufzurufen.
2. Halten Sie den Knopf C für etwa eine
Sekunde gedrückt, bis der Schriftzug REC auf
dem Display blinkt, wodurch der Beginn einer
neuen Session angezeigt wird.
• Während der Speicherungssession können
Sie den Knopf E drücken, um zwischen
der aktuellen Höhenanzeige und der
relativen Höhenänderungsanzeige
umzuschalten.
Aktuelle
Höhenanzeige
Knopf E
drücken.
Höhe
Relativer
Höhenindikator
Zeit im Zeitnehmungs-
Modus
3. Die Speicherungssession wird fortgesetzt, bis der periodische Datensatz
40 gespeichert wurde, oder bis Sie den Knopf C für etwa eine Sekunde
gedrückt halten, damit der Schriftzug REC von dem Display verschwindet.
• Sie können die abgespeicherten Datensätze in dem Datenabruf-Modus
abrufen.
Andere Funktionen des Höhenmesser-Modus
In diesem Abschnitt sind andere Funktionen und Einstellungen erläutert, die
in dem Höhenmesser-Modus zur Verfügung stehen. Achten Sie darauf, dass
alle in diesem Abschnitt aufgeführten Informationen auf alle im
Höhenmesser-Modus ausgeführten Messungstypen zutreffen, wenn nicht
ausdrücklich anders aufgeführt.
Spezifizierung einer Bezugshöhe
Nachdem Sie eine Bezugshöhe spezifiziert haben, stellt die Armbanduhr ihre
Umwandlungsberechnung von Luftdruck in Höhe entsprechend ein. Die von
dieser Armbanduhr ausgeführten Höhenmessungen sind Fehlern ausgesetzt,
die durch Luftdruckänderungen verursacht werden. Daher empfehlen wir
Ihnen eine Aktualisierung der Bezugshöhe, wenn eine solche während Ihres
Anstiegs verfügbar ist.
Einstellen einer Bezugshöhe
1. Halten Sie den Knopf E in dem
Höhenmesser-Modus gedrückt, bis der
Schriftzug
erscheint.
2. Geben Sie den Knopf E frei, und warten Sie
weitere vier oder fünf Sekunden, bis entweder
der Schriftzug
Bezugshöhenwert (wenn eingestellt) zu blinken
beginnt. Dies ist die Einstellungsanzeige.
3. Drücken Sie den Knopf C (+) oder den Knopf A (–), um den aktuellen
Bezugshöhenwert um 5 Meter (oder 20 Fuß) zu ändern.
• Sie können den Bezugshöhenwert innerhalb des Bereichs von –10.000
bis 10.000 Meter (–32.800 bis 32.800 Fuß) ändern.
• Falls Sie die Knöpfe A und C gleichzeitig drücken, wird an
Referenzhöhe) zurückgekehrt, sodass die Armbanduhr die Umwandlung
von Luftdruck in Höhe nur aufgrund der voreingestellten Daten ausführt.
4. Drücken Sie den Knopf E, um die Einstellungsanzeige zu verlassen.
Höhengrafik
Die Höhengrafik zeigt die Messergebnisse des
Höhenmesser-Modus an.
• Die vertikale Achse der Grafik repräsentiert die
Höhe, wobei jeder Punkt 10 Metern (40 Fuß)
Höhe
entspricht.
Zeit
• Auf der horizontalen Achse ist die Zeit aufgetragen, und der blinkende
Punkt in der ganz rechten Spalte zeigt das jüngste Messergebnis an. Für
die ersten drei Minuten repräsentiert jeder Punkt fünf Sekunden. Danach
entspricht jeder Punkt zwei Minuten.
• Ein außerhalb des zulässigen Bereichs liegendes Messergebnis oder ein
Messfehler führt dazu, dass die Punktespalte für diese Messung leer
(ausgelassen) verbleibt.

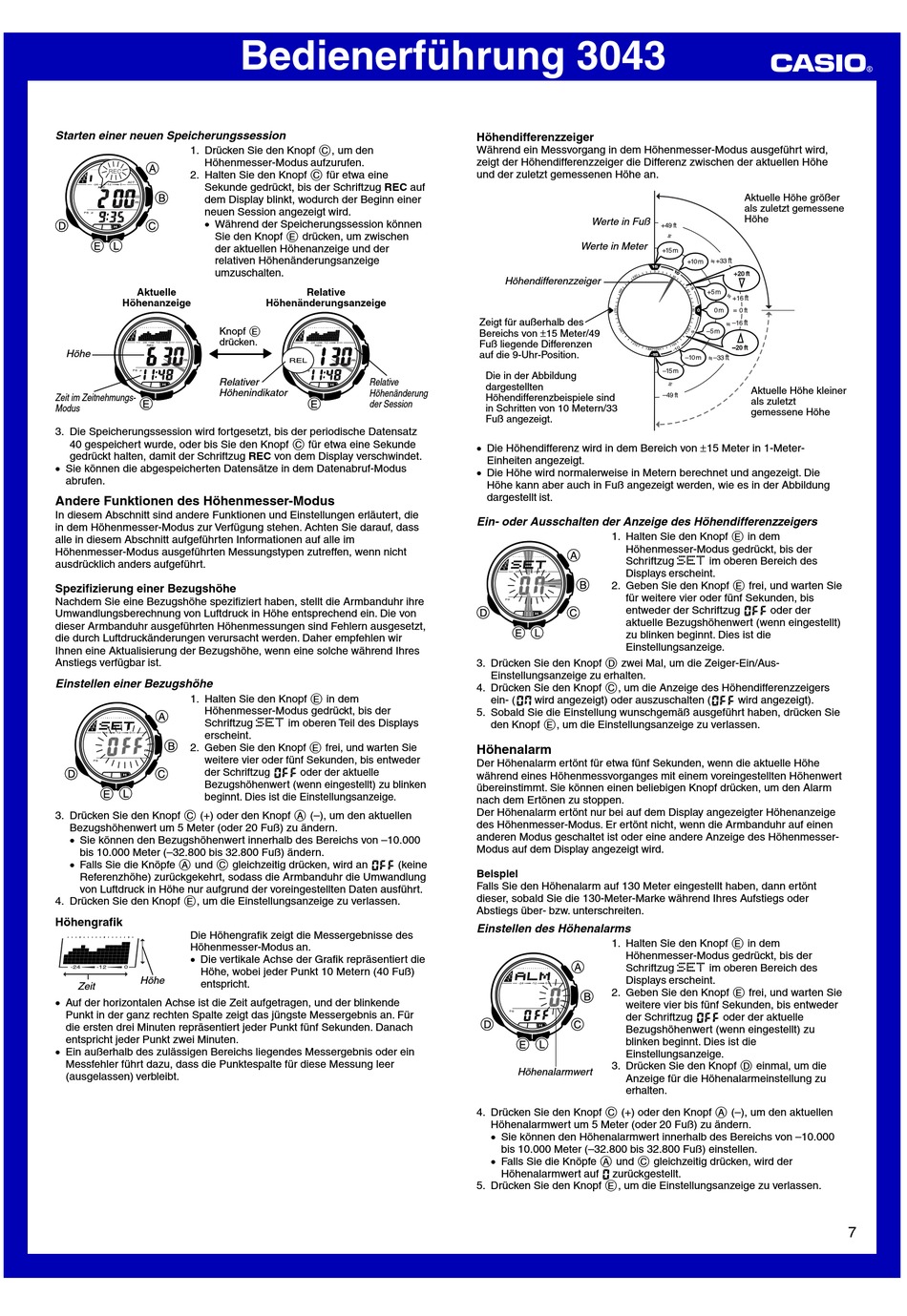

Bedienerführung 3043
Relative
Höhenänderungsanzeige
Relative
Höhenänderung
der Session
SET
im oberen Teil des Displays
OFF
oder der aktuelle
OFF
(keine
Höhendifferenzzeiger
Während ein Messvorgang in dem Höhenmesser-Modus ausgeführt wird,
zeigt der Höhendifferenzzeiger die Differenz zwischen der aktuellen Höhe
und der zuletzt gemessenen Höhe an.
Werte in Fuß
Werte in Meter
Höhendifferenzzeiger
Zeigt für außerhalb des
Bereichs von ±15 Meter/49
Fuß liegende Differenzen
auf die 9-Uhr-Position.
Die in der Abbildung
dargestellten
Höhendifferenzbeispiele sind
in Schritten von 10 Metern/33
Fuß angezeigt.
• Die Höhendifferenz wird in dem Bereich von ±15 Meter in 1-Meter-
Einheiten angezeigt.
• Die Höhe wird normalerweise in Metern berechnet und angezeigt. Die
Höhe kann aber auch in Fuß angezeigt werden, wie es in der Abbildung
dargestellt ist.
Ein- oder Ausschalten der Anzeige des Höhendifferenzzeigers
1. Halten Sie den Knopf E in dem
Höhenmesser-Modus gedrückt, bis der
Schriftzug
l
Displays erscheint.
2. Geben Sie den Knopf E frei, und warten Sie
für weitere vier oder fünf Sekunden, bis
entweder der Schriftzug
aktuelle Bezugshöhenwert (wenn eingestellt)
zu blinken beginnt. Dies ist die
Einstellungsanzeige.
3. Drücken Sie den Knopf D zwei Mal, um die Zeiger-Ein/Aus-
Einstellungsanzeige zu erhalten.
4. Drücken Sie den Knopf C, um die Anzeige des Höhendifferenzzeigers
ein- (
ON
wird angezeigt) oder auszuschalten (
5. Sobald Sie die Einstellung wunschgemäß ausgeführt haben, drücken Sie
den Knopf E, um die Einstellungsanzeige zu verlassen.
Höhenalarm
Der Höhenalarm ertönt für etwa fünf Sekunden, wenn die aktuelle Höhe
während eines Höhenmessvorganges mit einem voreingestellten Höhenwert
übereinstimmt. Sie können einen beliebigen Knopf drücken, um den Alarm
nach dem Ertönen zu stoppen.
Der Höhenalarm ertönt nur bei auf dem Display angezeigter Höhenanzeige
des Höhenmesser-Modus. Er ertönt nicht, wenn die Armbanduhr auf einen
anderen Modus geschaltet ist oder eine andere Anzeige des Höhenmesser-
Modus auf dem Display angezeigt wird.
Beispiel
Falls Sie den Höhenalarm auf 130 Meter eingestellt haben, dann ertönt
dieser, sobald Sie die 130-Meter-Marke während Ihres Aufstiegs oder
Abstiegs über- bzw. unterschreiten.
Einstellen des Höhenalarms
1. Halten Sie den Knopf E in dem
Höhenmesser-Modus gedrückt, bis der
Schriftzug
Displays erscheint.
2. Geben Sie den Knopf E frei, und warten Sie
weitere vier bis fünf Sekunden, bis entweder
der Schriftzug
Bezugshöhenwert (wenn eingestellt) zu
blinken beginnt. Dies ist die
Einstellungsanzeige.
3. Drücken Sie den Knopf D einmal, um die
Höhenalarmwert
Anzeige für die Höhenalarmeinstellung zu
erhalten.
4. Drücken Sie den Knopf C (+) oder den Knopf A (–), um den aktuellen
Höhenalarmwert um 5 Meter (oder 20 Fuß) zu ändern.
• Sie können den Höhenalarmwert innerhalb des Bereichs von –10.000
bis 10.000 Meter (–32.800 bis 32.800 Fuß) einstellen.
• Falls Sie die Knöpfe A und C gleichzeitig drücken, wird der
Höhenalarmwert auf
O
zurückgestellt.
5. Drücken Sie den Knopf E, um die Einstellungsanzeige zu verlassen.
Aktuelle Höhe größer
als zuletzt gemessene
Höhe
Aktuelle Höhe kleiner
als zuletzt
gemessene Höhe
SET
im oberen Bereich des
OFF
oder der
OFF
wird angezeigt).
SET
im oberen Bereich des
OFF
oder der aktuelle
7
