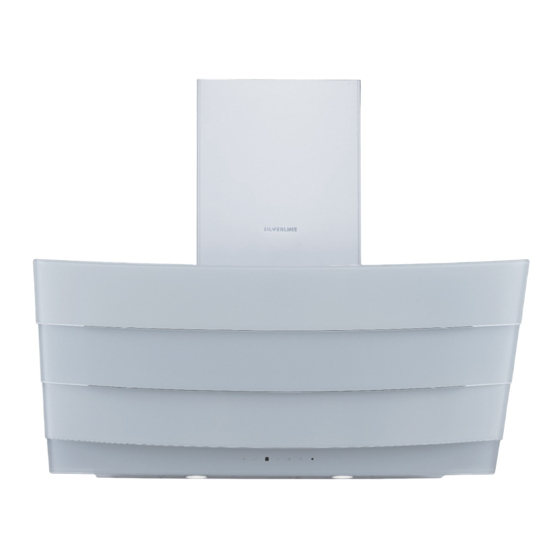

- Seite 1 Dunstabzugshauben Kassiopeia Eco Bedienungs- und Montageanleitung Für die Ausführungen: KSW 653 (Breite: 60 cm) KSW 853 (Breite: 80 cm) KSW 953 (Breite: 90 cm) Lesen Sie vor Montage und Inbetriebnahme diese Bedienungs-und Montageanleitung. YT610.3370.03 / 2012.05...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht Dunstabzugshaube..........4 Technische Daten..............5 Sicherheitshinweise............6 Bedienungsanleitung..........6 Verwendete Hinweise..........6 Kinder, besondere Personen........7 Bestimmungsgemäße Verwendung......7 Feuergefahr..............8 Betrieb mit raumluftabhängiger Feuerstätte....9 Stromversorgung............10 Defektes Gerät............10 Auspacken und Montage..........11 Auspacken..............11 Montage und Elektroanschluss........11 2.2.1 Bauliche Voraussetzungen des Abluftkanals....11 2.3.1 Prüfen der Dunstabzugshaubenteile ......12 2.3.2 Allgemeines zur Montage...........13 2.3.3 Montageskizze und -teile..........14 2.3.4 Montage Abluftstutzen..........15... -
Seite 3: Ihr Silverline-Team
Vielen Dank! Lieber Kunde, wir bedanken uns für das in uns gesetzte Vertrauen und den Erwerb dieser SILVERLINE- Dunstabzugshaube. Dieses Gerät ist so konzipiert, dass es den Anforderungen zum privaten Gebrauch im Haushalt entspricht. Wir bitten Sie, diese Bedienungsanleitung, die die Grundlage allen Handelns an der Haube ist, genau zu beachten. -
Seite 4: Übersicht Dunstabzugshaube
Übersicht Dunstabzugshaube Abb. 1: Übersicht 1 Netzstecker 2 Luftschlitze für den Umluftbetrieb 3 Teleskopschacht 4 Grundschacht 5 Haubenkörper 6 Frontplatte abklappbar, dahinter Metallfettfilter 7 Bedieneinheit 8 Beleuchtung... -
Seite 5: Technische Daten
Technische Daten Modellname: KASSIOPEIA Netzanschluss: 220-240 V~50 Hz Beleuchtung: Halogen 2 x 50 W Motorleistung: 210 W Nennleistung: 310 W Absicherung: 10 A Maße (BxT): - 60 cm Variante 596 x 460 mm - 80 cm / 90 cm Variante 796/896 x 460 mm Höhe von-bis: - bei Umluft... -
Seite 6: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Bedienungsanleitung Lesen Sie diese Bedienungsanleitung voll- ständig durch, bevor Sie mit der Dunstabzugs- haube arbeiten. Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Bei Weitergabe des Gerätes an Dritte, Bedienungsanleitung mitgeben. Hinweise unbedingt beachten, um Verletzun- gen von Personen und Schäden am Gerät zu vermeiden. -
Seite 7: Kinder, Besondere Personen
1 Sicherheitshinweise 1.3 Kinder, besondere Personen Personen (einschließlich Kinder), die we- gen geistigen, physischen oder motorischen Fähigkeiten nicht in der Lage sind, das Gerät sicher zu benutzen (besondere Personen), dürfen das Gerät nicht ohne Aufsicht oder nur bei Anweisungen durch eine verantwortliche Person benutzen. -
Seite 8: Feuergefahr
1 Sicherheitshinweise - Offene Flamme kann zu Entzündungen in der Dunstabzugshaube führen. - Reinigen der Dunstabzugshaube mit nicht dafür zugelassenen Mitteln oder Geräten, z. B. mit einem Dampfreiniger Wartung). - Reparaturarbeiten durch nicht autorisiertes Personal ( Kundendienst). 1.5 Feuergefahr WARNUNG! Verbrennungsgefahr. -
Seite 9: Betrieb Mit Raumluftabhängiger Feuerstätte
1 Sicherheitshinweise 1.6 Betrieb mit raumluftab- WARNUNG! hängiger Feuerstätte Lebens- und Vergiftungsgefahr. Bei gleich- zeitiger Nutzung der Dunstabzugshaube im Abluftbetrieb und dem Betrieb von raum- luftabhängigen Feuerstellen (z.B. holz- oder kohlebetriebene Heizeinrichtungen oder Öfen mit Kaminen, o.ä.) entzieht die Dunstabzugs- haube der Küche und den benachbarten Räumen Raumluft. -
Seite 10: Stromversorgung
1 Sicherheitshinweise 1.7 Stromversorgung WARNUNG! Stromschlag. Die Dunstabzugshaube wird mit elektrischem Strom betrieben. Bei falscher Montage, Handhabung und Betrieb kann es zu schweren oder tödlichen Ver- letzungen kommen. Sicherheitshinweise beachten. 1.8 Defektes Gerät ACHTUNG! Defekte Dunstabzugshaube nicht einbauen oder betreiben. Reparaturarbeiten sind durch vom Hersteller autorisiertes Fachpersonal durchzuführen ( Kundendienst). -
Seite 11: Auspacken Und Montage
2 Auspacken und Montage 2.1 Auspacken Die Verpackungsmaterialien sind recyclebar. Sparen Sie Rohstoffe und verringern Sie das Abfallaufkommen. Verpackungen dem Mate- rialkreislauf wieder zuführen. Ihr Fachhändler nimmt die Verpackung zurück 6.2 Entsorgung). 2.2 Montage und Bei der Montage und dem Elektroanschluss Elektroanschluss Sicherheitshinweise ( Sicherheitshinwei-... -
Seite 12: Prüfen Der Dunstabzugshaubenteile
2 Auspacken und Montage HINWEIS! Bei Anschluss an einen Abluftkanal/ Mauerkasten mit einem Ø von 125 mm, Reduzierstück benutzen. Abluftleistung ver- ringert sich, Laufgeräusche können verstärkt werden. Bei Anschluss an einen Abluftkanal/ Mauerkasten mit einem Ø unter 125 mm entfällt die Garantie auf die Gerätefunktion. HINWEIS! Geringste Betriebsgeräusche der Dunstab- zugshaube erhält man bei Verwendung von... -
Seite 13: Allgemeines Zur Montage
2 Auspacken und Montage 2.3.2 Allgemeines zur Montage WARNUNG! Lebensgefahr durch Beschädigung von Versorgungsleitungen. Beim Bohren können Versorgungsleitungen (Strom-, Gas- und/ oder Wasserleitungen) beschädigt werden. Vor dem Bohren über den Verlauf von Versor- gungsleitungen informieren (z. B. mit einem Suchgerät für metall- und spannungsführende Leitungen). -
Seite 14: Montageskizze Und -Teile
2 Auspacken und Montage 2.3.3 Montageskizze und -teile Abb. 2: Montageskizze 1 Haubenkörper 2 Grundschacht 3 Teleskopschacht 4 2 x Winkelschienen 5 Schachtmontagebügel 6 Montagewinkel für Haubenkörper... -
Seite 15: Montage Abluftstutzen
2 Auspacken und Montage 2.3.4 Montage Abluftstutzen 1 Haubenkörper 2 Abluftstutzen 3 Schrauben 4 Reduzierstück Den Abluftstutzen der Dunstabzugshaube auf der Oberseite des Haubenkörpers mon- Abb. 3: Abluftstutzen-Teile tieren. Dazu: - Abluftstutzen mit 2 Schrauben auf der Motorbox verschrauben ( Abb. -
Seite 16: Vorbereiteter Anschluss Für Einen Fensterkippschalter Mit Kabelverbindung
2 Auspacken und Montage - Den Haubenkörper an die Wand über den Wandmontagebügel einhängen und ca. 2 cm herunter rutschen lassen. - In die Waagrechte feinjustieren können Sie den Haubenkörper von oben. Sie finden 2 Löcher in der Haubenoberplatte nahe der Wand. -
Seite 17: Montage Des Schachtes
2 Auspacken und Montage Grund- und Teleskopschacht ( Abb. 2 2.3.6 Montage des Schachtes S.14) werden nun montiert. Dazu: - Schachtmontagebügel mittig zur Dunstabzugshaube direkt unterhalb der Decke auf der Wand anhalten oder ver- messen und Haltepunkte E und F an- zeichnen. -
Seite 18: Touch-Control
3 Bedienung Touch-Control Touch-Control Durch leichtes Berühren der Tastenpunk- te (Symbole) auf dem Glas bedienen Sie diese Haube. 3.1 Beleuchtung ein- und abstellen Dazu: Taste drücken, Licht geht an. Erneut drücken, Licht geht aus. Abb. 4: Beleuchtung einstellen HINWEIS! 3.2.1 Bedienung Bereits bei Inbetriebnahme der Koch- stelle das Gebläse der Dunstabzugshau- be einschalten. -
Seite 19: Fernbedienung
3 Bedienung Diese Dunstabzugshaube ist mit der 3.2.3 Fernbedienung beiliegenden Fernbedienung regelbar. Die Symole entsprechen den Symbolen an der Bedienfläche der Haube - (A) Haube ein- oder ausschalten - (B) oder (C) POWER Laufstufe mit – oder + verstellen - (D) Licht ein- oder ausschalten Abb. -
Seite 20: Fettfilterreinigungsanzeige C
3 Bedienung 3.2.5 Fettfilterreinigungsanzeige “C” Wenn im Display der Buchstabe “C“ beim Starten des Gebläses und beim Wechseln der Laufstufen kurz leuchtet, zeigt dies Ihnen an, dass Sie die Fettfilter-Kassetten reinigen müssen ( 4.3 Metallfettfilter reinigen). Löschen des Reinigungshinweises “C”: Drücken Sie bei ausgeschaltetem Motor und Licht die Taste solange bis im Display ein... -
Seite 21: Wartung
4 Wartung 4.1 Allgemeine Wartungshinweise ACHTUNG! Beschädigung des Haubengehäuses bei falscher Reinigung. An Oberflächen kann es zu Verfärbungen kommen. Zur Reinigung des Haubengehäuses keinen Dampfreiniger benutzen. Aggressive Reinigungsmittel, wie z. B. Essigreiniger, Scheuermittel, Schleif- granulat oder spitze Gegenstände dürfen nicht verwendet werden. HINWEIS! Die Dunstabzugshaube regelmäßig warten und reinigen, um die Sicherheit, Funktion... -
Seite 22: Edelstahloberflächen
Hinweis unten). Es entsteht ein Schutz- film der Fingerabdrücke reduziert und jede weitere Pflege erleichtert. HINWEIS! Für die Pflege von Edelstahloberflächen empfehlen wir das Edelstahl-Pflege-Spray, Silverline Art.-Nr. PS 500 ( 6.1). 4.3. Metallfettfilter reinigen ACHTUNG! Brandgefahr. Ein überfetteter Metallfettfilter kann zu Bränden führen. Darum Wartungs- und Reinigungshinweise befolgen. -
Seite 23: Metallfettfilter Abnehmen Und Einsetzen
4 Wartung - Randabsaugungsplatte aus der Arretierung 4.4 Metallfettfilter abnehmen und lösen und nach vorne klappen (rückseitige einsetzen Scharniere verhindern ein Herausfallen) Abb. 9). - Griffleiste des Metallfettfilters nach unten drücken ( Abb. 10). - Metallfettfilter nach vorn entnehmen. - Zum Wiedereinsetzen den trockenen Me- tallfettfilter unten mit den Laschen einsetzen, Griffleiste drücken, Filter nach hinten in den Rahmen einsetzen und Griffleiste loslassen,... -
Seite 24: Aktivkohlefilter Einsetzen Oder Austauschen
4 Wartung ACHTUNG! Durch zu häufiges Reinigen oder bei Ver- wendung von aggressiven Reinigungsmitteln kann es zur Beschädigung des Gittergewebes vom Metallfettfilter kommen. Zur Reinigung nur dazu geeignete Reinigungsmittel (z.B. Geschirrspülmittel) benutzen. HINWEIS! Reinigungsanzeige C ( Abb. 8) muss manuell gelöscht werden. Dazu: - Gebläsemotor und Beleuchtung ausschalten. - Seite 25 4 Wartung Dazu: Randabsaugungsplatte aus der Arretierung lösen und nach vorne klappen (rückseitige Scharniere verhindern ein Herausfallen) (Abb. 9). - Griffleiste des Metallfettfilters nach unten drücken (Abb. 10). - Metallfettfilter nach vorn entnehmen. - Nach Austausch des Aktivkohlefilters den Metallfettfilter wieder einsetzten (Abb. 10) und die Randabsaugungsplatte schließen (Abb.
-
Seite 26: Wartungsintervalle
4 Wartung VORSICHT! Leistungsbeeinträchtigung bei Nichteinhaltung der Wartungsintervalle. Durch zu langen Ge- brauch können sich der Metallfettfilter und der Aktivkohlefilter mit Fett- und Schmutzpartikeln zusetzen, wodurch die Funktionsfähigkeit der Dunstabzughaube stark beeinträchtigt wird. Daher Wartungsintervalle einhalten. 4.6 Wartungsintervalle Zeit Arbeiten Metallfettfilter reinigen alle 1 - 2 Wochen oder bei Metallfettfilter waschen... -
Seite 27: Beleuchtung Ausgefallen/Feinsicherung
4 Wartung Leuchtmittel wechseln Halogenleuchte 50W/230V mit Sockel GU10 (Bajonett-Verschluss). Dazu: Nehmen Sie den oder die Fettfilter heraus, die neben dem defekten Leuchtmittel sind. Die Halogenleuchte sind in einer Federhalte- rung eingesetzt. Wie Sie auf der Zeichnung sehen, drücken Sie mit einer Hand vom Haubeninneren diese Federhalterung soweit herunter, bis Sie den Lampenrand greifen können, drehen dann die defekte Leuchte... -
Seite 28: Störungen
5 Störungen/Ursachen/Lösungen HINWEIS! Die im Folgenden aufgeführten Arbeiten der Störungstabelle sind vom Benutzer oder durch Ihn beauftragte Servicetechniker durchzuführen. Störung mögliche Ursache Lösung Dunstabzugs- • Stromversorgung nicht Stromversorgung anschließen haube angeschlossen funktioniert nicht • Sicherung wurde ausgelöst Sicherung überprüfen 4.8) Leistungsverlust / •... -
Seite 29: Ersatzteile Und Entsorgung
6 Ersatzteile und Entsorgung 6.1 Ersatzteile Artikel-Nr. Beschreibung Bezugsquellen Metallfettfilter Fa. SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 41515 Grevenbroich Tel. +49 (0) 1805 75 66 80* (0,14 EUR/Min. aus dem deut- schen Festnetz, Mobil max. 0,42 EUR/Min. Stand März 2010... -
Seite 30: Garantie Und Kundendienst
7 Garantie und Kundendienst 7.1 Garantiebedingungen Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 2 Jahren ab Kaufdatum. Innerhalb der Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes un- entgeltlich alle Mängel, die auf Produktions- oder Mate- rialfehler beruhen. -
Seite 31: Konformitätserklärung
7.3 Konformitätserklärung im Sinne der EMV-Richtlinie Inverkehrbringer in die EU: SILVERLINE Küchengeräte und Handel GmbH Lilienthalstraße 26 D-41515 Grevenbroich Tel.: +49 (0)2181-75668-0 Fax:+49 (0)2181-75668-11 E-Mail: info@silverline24.de Hersteller: SILVERLINE Edüstri A.Ş. Yilanli Ayazma Yolu Yesil Plaza No:15 Kat:10 Topkapi - Istanbul / Türkei...
