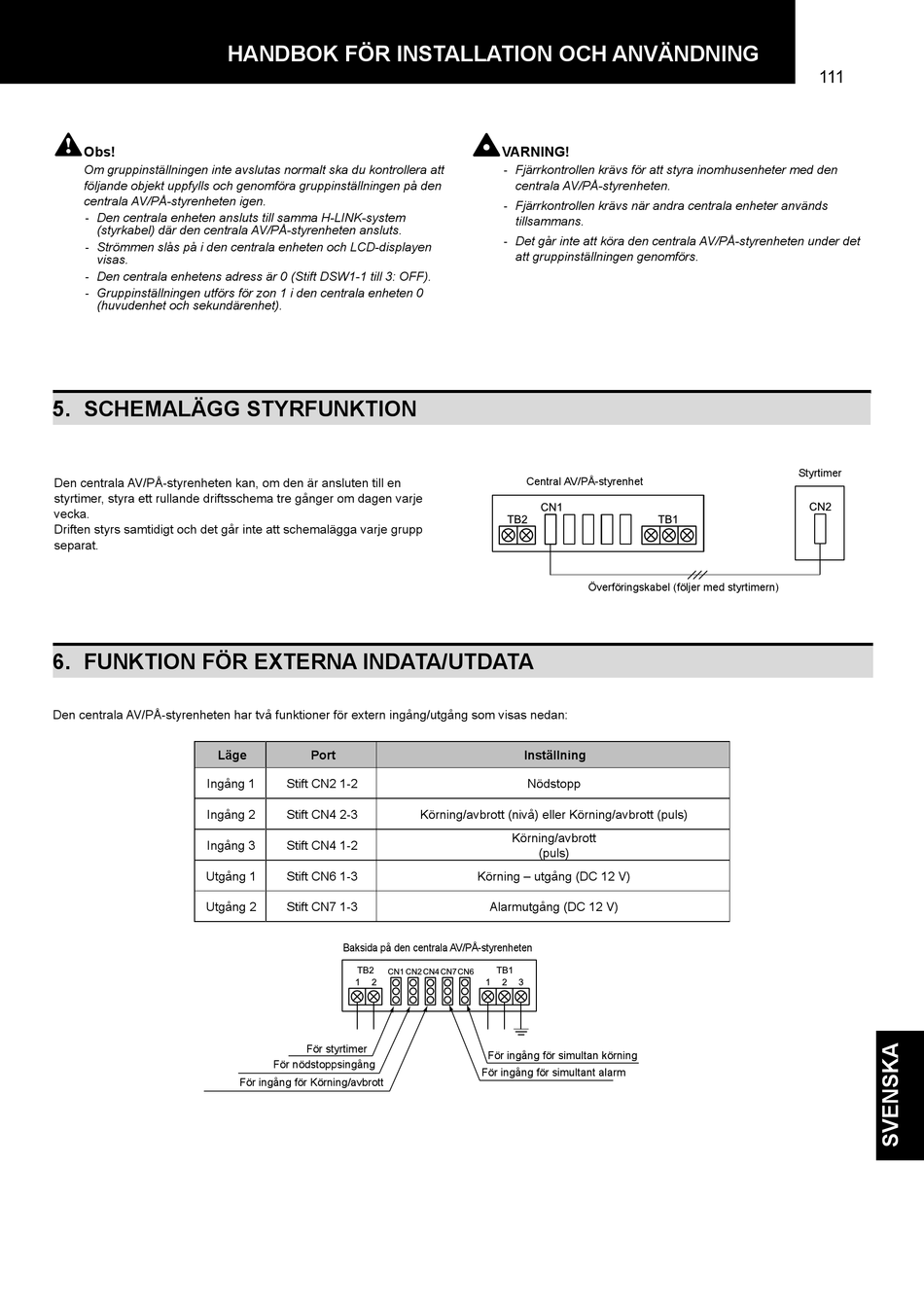

Funktion För Externa Indata/Utdata - Hitachi PSC-A16RS Installations- Und Betriebshandbuch


Obs!
Om gruppinställningen inte avslutas normalt ska du kontrollera att
följande objekt uppfylls och genomföra gruppinställningen på den
centrala AV/PÅ-styrenheten igen.
- Den centrala enheten ansluts till samma H-LINK-system
(styrkabel) där den centrala AV/PÅ-styrenheten ansluts.
- Strömmen slås på i den centrala enheten och LCD-displayen
visas.
- Den centrala enhetens adress är 0 (Stift DSW1-1 till 3: OFF).
- Gruppinställningen utförs för zon 1 i den centrala enheten 0
(huvudenhet och sekundärenhet).
5. SCHEMALÄGG STYRFUNKTION
Den centrala AV/PÅ-styrenheten kan, om den är ansluten till en
styrtimer, styra ett rullande driftsschema tre gånger om dagen varje
vecka.
Driften styrs samtidigt och det går inte att schemalägga varje grupp
separat.
6. FUNKTION FÖR EXTERNA INDATA/UTDATA
Den centrala AV/PÅ-styrenheten har två funktioner för extern ingång/utgång som visas nedan:
Läge
Ingång 1
Ingång 2
Ingång 3
Utgång 1
Utgång 2
HANDBOK FÖR INSTALLATION OCH ANVÄNDNING
Port
Stift CN2 1-2
Stift CN4 2-3
Stift CN4 1-2
Stift CN6 1-3
Stift CN7 1-3
Baksida på den centrala AV/PÅ-styrenheten
För styrtimer
För nödstoppsingång
För ingång för Körning/avbrott

VARNING!
- Fjärrkontrollen krävs för att styra inomhusenheter med den
centrala AV/PÅ-styrenheten.
- Fjärrkontrollen krävs när andra centrala enheter används
tillsammans.
- Det går inte att köra den centrala AV/PÅ-styrenheten under det
att gruppinställningen genomförs.
Central AV/PÅ-styrenhet
Överföringskabel (följer med styrtimern)
Inställning
Nödstopp
Körning/avbrott (nivå) eller Körning/avbrott (puls)
Körning/avbrott
(puls)
Körning – utgång (DC 12 V)
Alarmutgång (DC 12 V)
För ingång för simultan körning
För ingång för simultant alarm
111
Styrtimer
