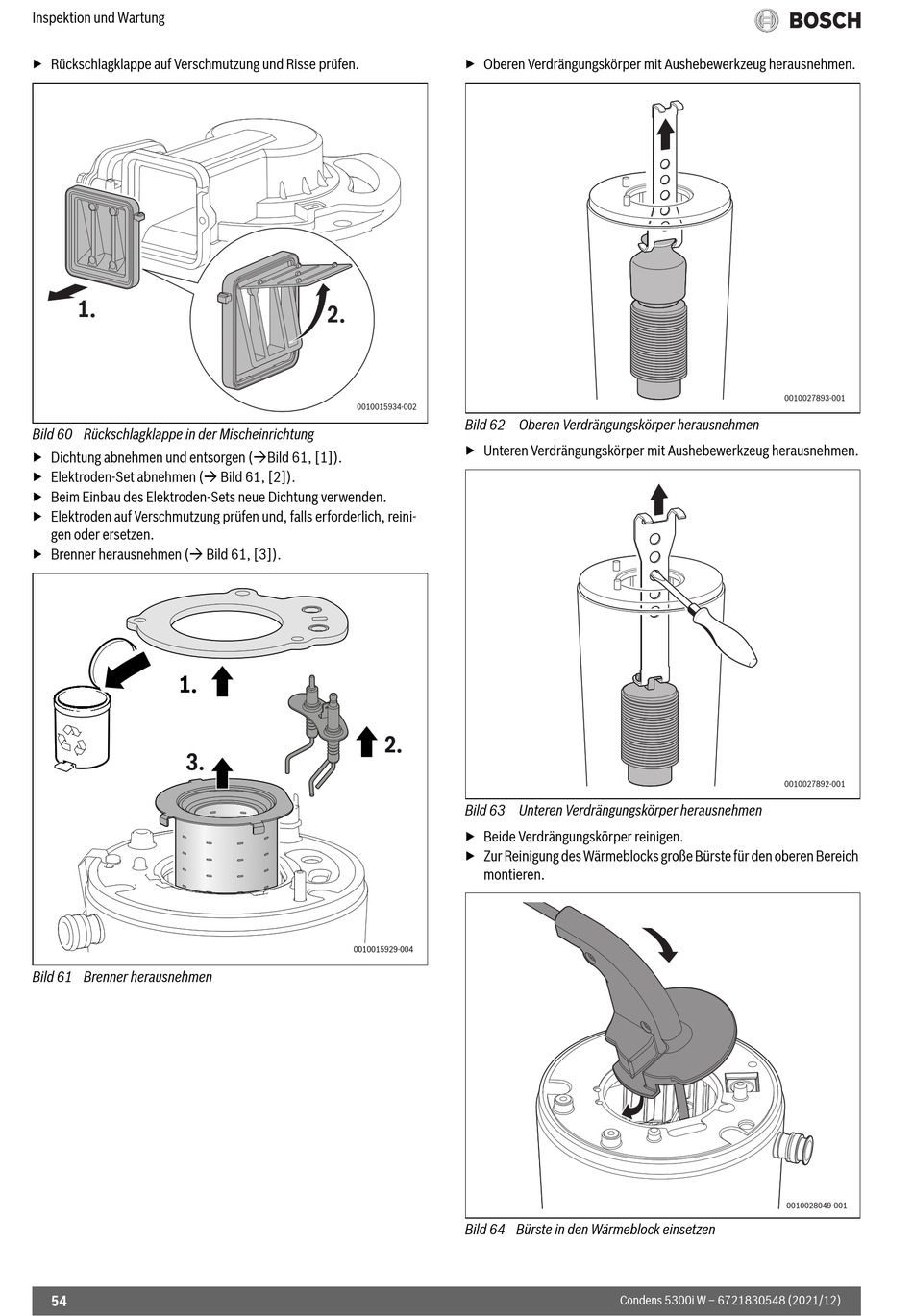

Inspektion und Wartung
▶ Rückschlagklappe auf Verschmutzung und Risse prüfen.
1.
Bild 60 Rückschlagklappe in der Mischeinrichtung
▶ Dichtung abnehmen und entsorgen (Bild 61, [1]).
▶ Elektroden-Set abnehmen ( Bild 61, [2]).
▶ Beim Einbau des Elektroden-Sets neue Dichtung verwenden.
▶ Elektroden auf Verschmutzung prüfen und, falls erforderlich, reini-
gen oder ersetzen.
▶ Brenner herausnehmen ( Bild 61, [3]).
1.
3.
Bild 61 Brenner herausnehmen
54
▶ Oberen Verdrängungskörper mit Aushebewerkzeug herausnehmen.
2.
0010015934-002
Bild 62 Oberen Verdrängungskörper herausnehmen
▶ Unteren Verdrängungskörper mit Aushebewerkzeug herausnehmen.
2.
Bild 63 Unteren Verdrängungskörper herausnehmen
▶ Beide Verdrängungskörper reinigen.
▶ Zur Reinigung des Wärmeblocks große Bürste für den oberen Bereich
montieren.
0010015929-004
Bild 64 Bürste in den Wärmeblock einsetzen
0010027893-001
0010027892-001
0010028049-001
