FS IES3100-8TF Schnellstartanleitung Seite 28

1 2 3 4 5
V2- V2+
V1+ V1-
PWR1 PWR2
Broche Positive (+) Broche Négative (-)
Broche 1/5 Broche 2/4
NOTE : Le calibre du fil pour le bornier doit être de 12 à 24 AWG.

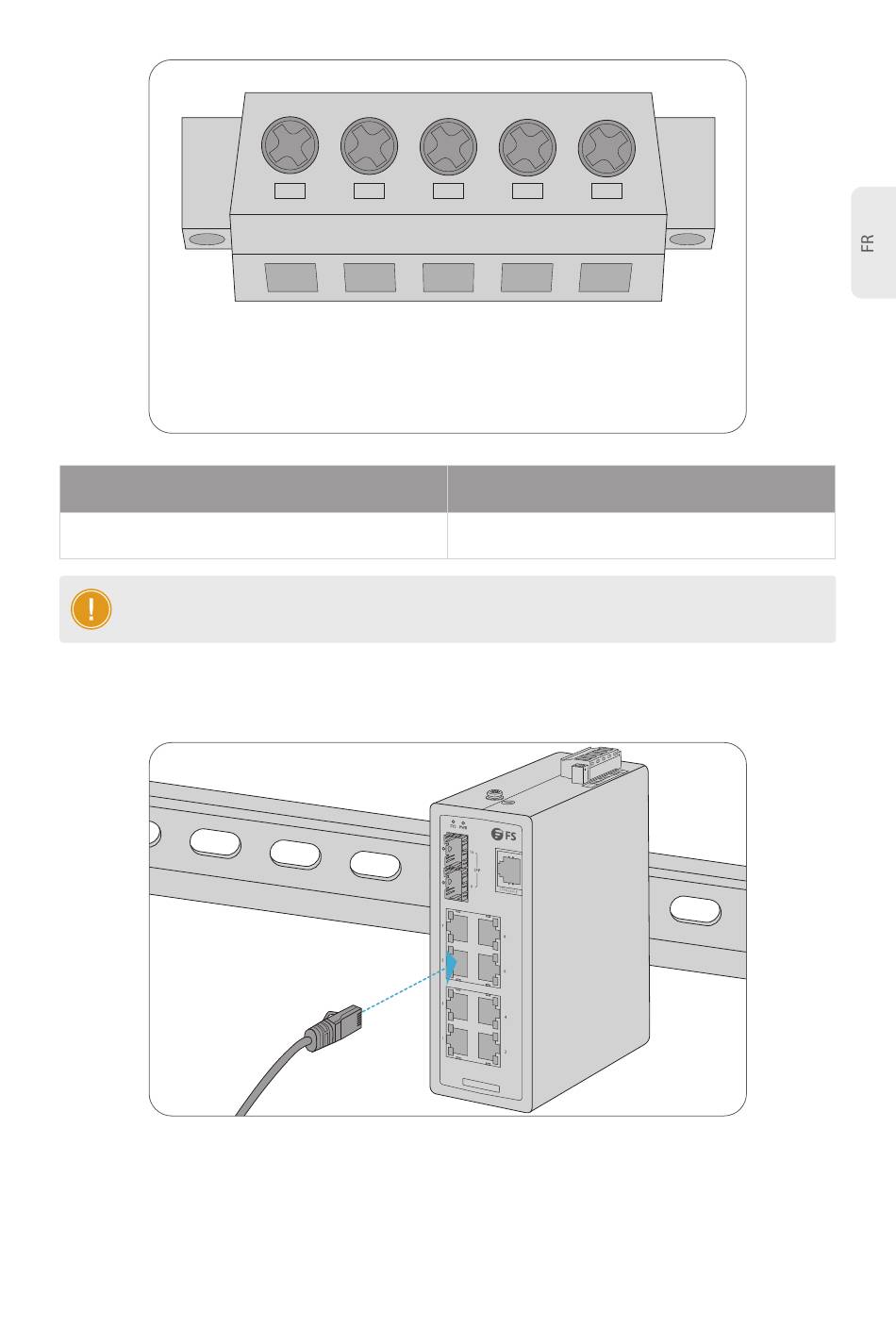

Connexion des Ports RJ45
IE S 3 1
0 0 -8 T
F
1. Connectez un câble Ethernet au port RJ45 d'une caméra, d'un point d'accès extérieur, d'un
ordinateur ou d'un autre périphérique réseau.
2. Connectez l'autre extrémité du câble Ethernet au port RJ45 du switch.
