FS IES3100-8TF Schnellstartanleitung Seite 26

Installation du Switch
Installation sur Rail DIN
Montage de l'appareil Désinstallation de l'appareil

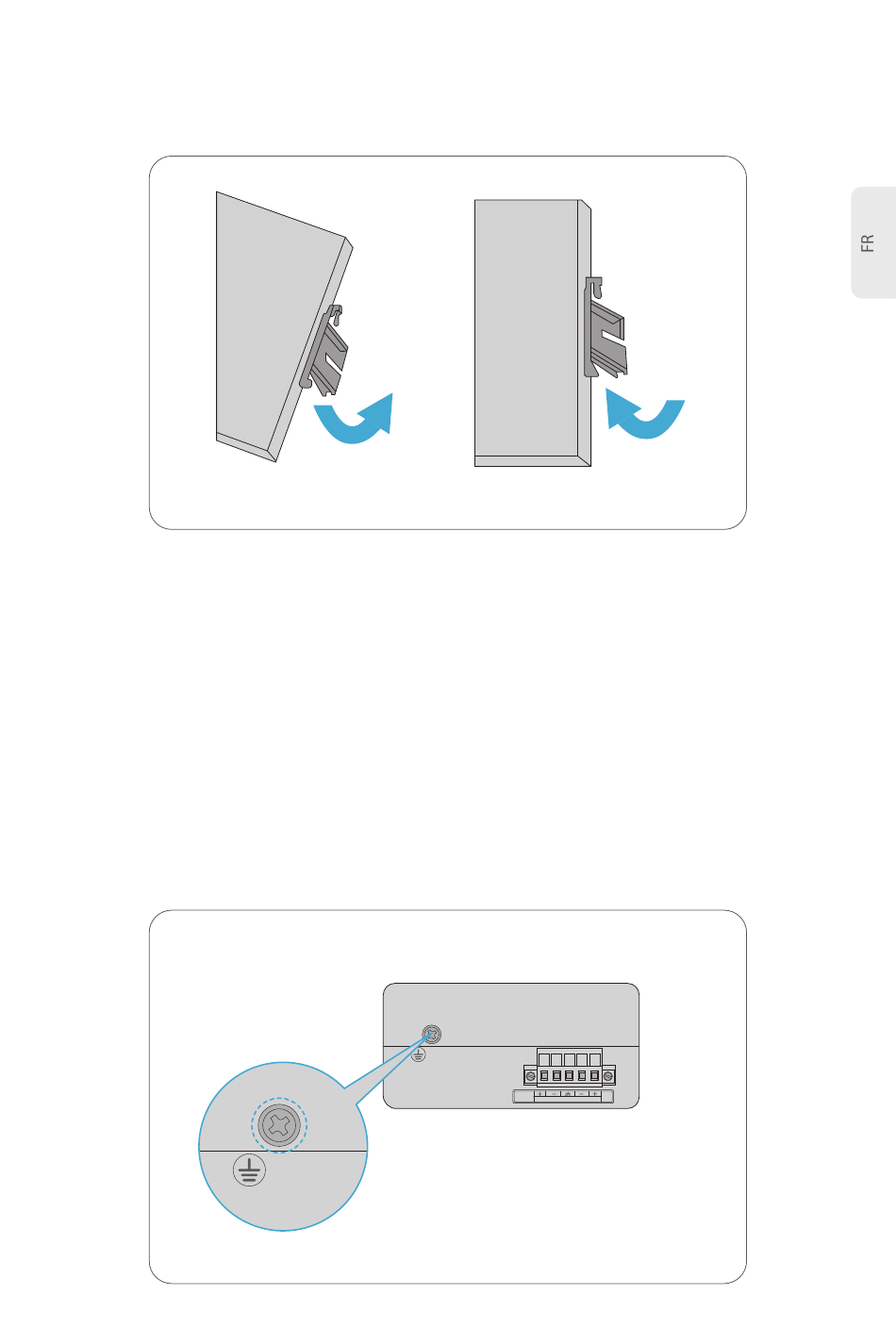

1. Positionnez l'unité en face du Rail DIN et accrochez le support de montage sur le haut du rail.
2. Faites pivoter le commutateur vers le bas, en direction du rail, pour le verrouiller en place. Vous
saurez qu'il est bien fixé lorsque vous entendrez le clic.
3. Pour retirer l'appareil, tirez vers le bas pour dégager le bas du Rail DIN et faites-le pivoter pour le
détacher du rail.
Mise à la Terre du Switch
La mise à la terre et l'acheminement des câbles aident à conduire la haute tension, l'électricité
statique et les coups de foudre sur le tube vers le sol, et aident à limiter les effets du bruit dû aux
interférences électromagnétiques (EMI). Avant de connecter des appareils, acheminez la connexion
de terre depuis la vis de terre jusqu'à la surface de mise à la terre.
