5 Installation des Geräts
h
a
155

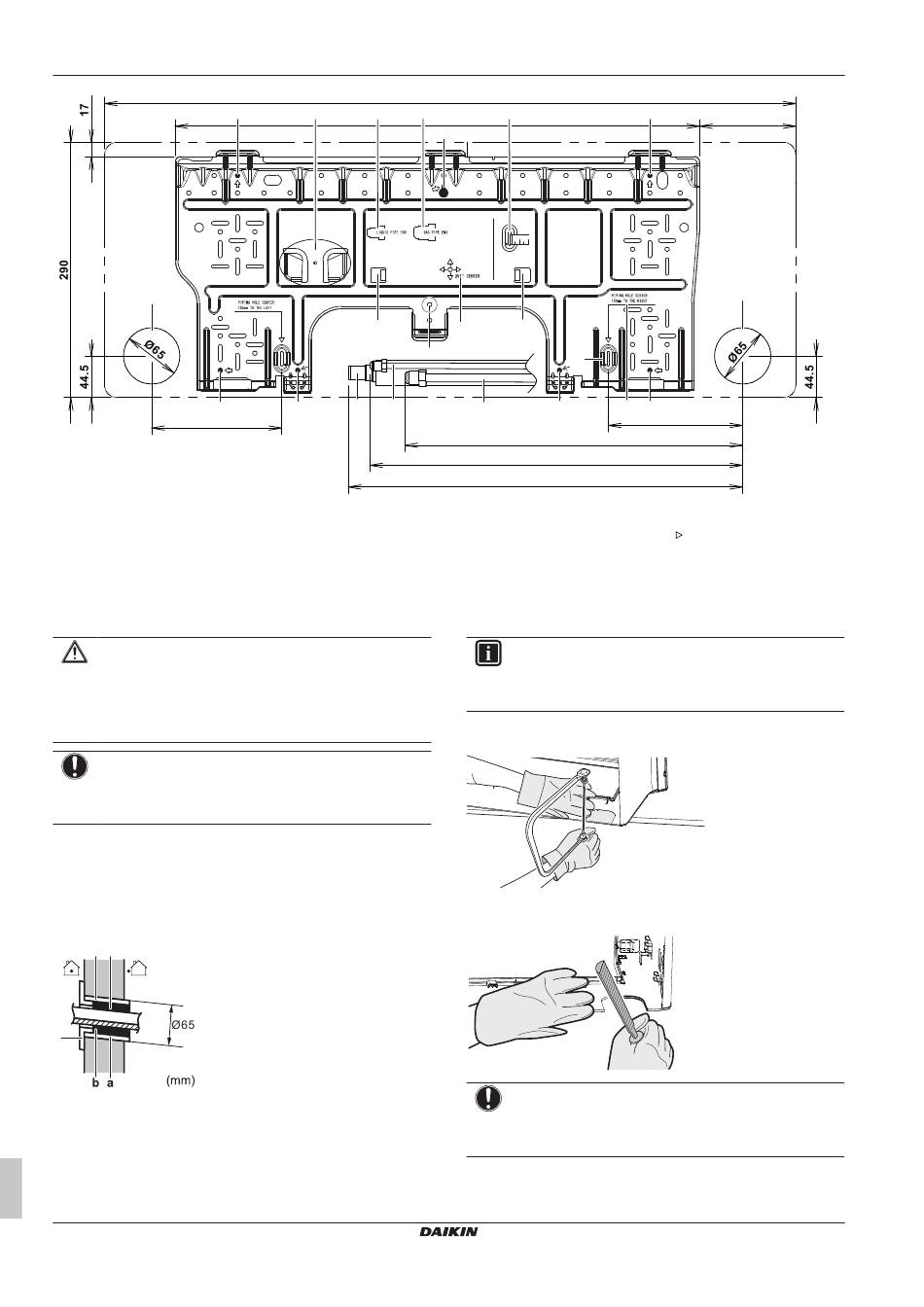

a Empfohlene Befestigungspunkte der Montageplatte
b Fach für Rohranschluss-Abdeckung
c Flüssigkeitsrohr-Ende
d Gasrohr-Ende
e Maßband so verwenden wie gezeigt
f Laschen zum Unterbringen einer Wasserwaage
g Geräte-Mitte
5.2.2

Ein Loch in die Wand bohren

VORSICHT
Bei Wänden, die einen
Metallplatte enthalten, benutzen Sie eine in die Wand
eingebettete Rohrleitung mit einer Wandabdeckung bei der
Wanddurchführungsöffnung,
Stromschlaggefahr oder Brandgefahr entstehen können.
HINWEIS
Denken Sie daran, die Zwischenräume um die Rohre
herum mit Dichtungsmaterial (bauseitig zu liefern) zu
füllen, damit kein Wasser eindringen kann.
1 Bohren Sie durch die
Wanddurchführungsöffnung, die nach außen hin ein Gefälle
nach unten aufweist.
2 In das Loch ein Rohr einsetzen, das in die Wand einzubetten
ist.
3 In das Wandrohr eine Wandabdeckung einsetzen.
a b
c
a In die Wand einzubettendes Rohr
b Kitt
c Abdeckung von Wanddurchführungsöffnung
4 Nach Fertigstellung der Verkabelung und der Verlegung der
Rohre für Kältemittel und Abfluss NICHT vergessen, die
Zwischenräume mit Kitt abzudichten.
Installationsanleitung
6
a b c
f
a k l
Metallrahmen oder eine
damit keine Hitze,
Wand eine 65 mm starke
779
d e
605
a
f
g
a
j
m a
± 375 mm
± 430 mm
± 495 mm
h Loch für eingebettetes Rohr Ø65 mm
i Wert bei Maßband
j Das Maßband am Symbol " " ansetzen
k Ablaufschlauch
l Flüssigkeitsleitung
m Gasleitung
5.2.3

Rohranschluss-Abdeckung entfernen

INFORMATION
Um das Rohr rechts, rechts unten, links oder links unten
anzuschließen,
entfernt werden.
1 Mit einer Laubsäge von der Innenseite des Frontgitters aus die
Rohranschluss-Abdeckung ausschneiden.
2 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate
entfernen.
HINWEIS
KEINE Kneifzange verwenden, um die Rohranschluss-
Abdeckung zu entfernen, weil dadurch das Frontgitter
beschädigt werden würde.
a
101
h
i a
150
MUSS die Rohranschluss-Abdeckung
FTXJ-A(W)(S)(B)
Innenraum-Klimagerät von Daikin
3P482320-16X – 2021.12
