5 Installation des Geräts
INFORMATION
Wenn Sie nicht sicher sind, wie Teile der Einheit geöffnet
oder geschlossen
Elektroschaltkasten, Frontgitter...s), dann informieren Sie
sich in der Referenz für Installateure. Dort wird gezeigt, wie
Sie die Einheit öffnen und schließen können.
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
5.1

Den Ort der Installation vorbereiten

WARNUNG
Das Gerät muss in einem Raum so gelagert werden, dass
es nicht mechanisch beschädigt werden kann. Der Raum
muss gut belüftet sein und es darf keine kontinuierlich
vorhandene Entzündungsquellen geben (Beispiel: offene
Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein
elektrisches Heizgerät). Die Größe des Raums muss den
Spezifikationen in den Allgemeinen Sicherheitshinweisen
entsprechen.
5.1.1 Anforderungen an den Installationsort des
Innengeräts
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert
oder blockiert wird.
▪ Abfluss. Stellen Sie sicher,
ordnungsgemäß ablaufen kann.
▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C
hat und 80% relative Luftfeuchtigkeit herrscht, oder wenn frische
Luft in die Wand eingeleitet wird, dann ist eine zusätzliche
Isolation erforderlich (mindestens
Polyethylenschaum).
▪ Wandstärke. Prüfen Sie, ob die Wand oder der Boden tragfähig
genug sind, um das Gewischt der Einheit zu tragen. Ist dies nicht
sichergestellt, verstärken Sie erst die Wand oder den Boden,
bevor Sie die Einheit installieren.
FTXJ-A(W)(S)(B)
Innenraum-Klimagerät von Daikin
3P482320-16X – 2021.12
werden (Frontblende,
dass das Kondenswasser
10 mm stark, aus
5 Installation des Geräts

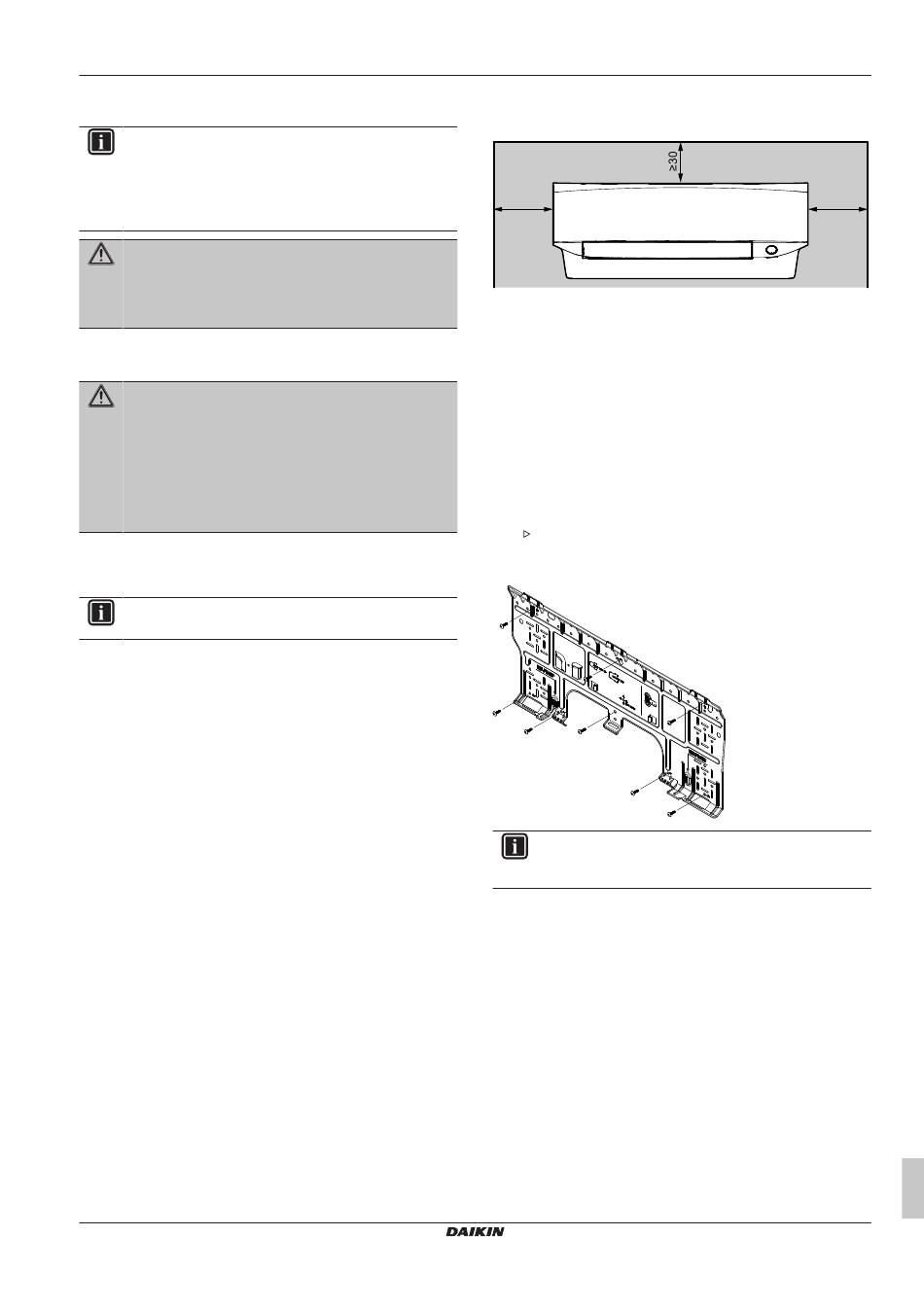

▪ Abstände. Installieren Sie die Einheit mindestens 1,8 m über dem
Fußboden und achten Sie darauf, dass in Bezug auf Wände und
Decke folgende Abstände eingehalten werden:
≥50
Hinweis: Sorgen Sie dafür, dass sich im Bereich von 500 mm
unterhalb des Signalempfängers keine Hindernisse befinden. Die
Empfangsleistung des drahtlosen Fernreglers könnte dadurch
beeinflusst werden.
5.2 Montieren des Innengeräts
5.2.1

Die Montageplatte installieren

1 Die Montageplatte provisorisch installieren.
2 Die Montageplatte ausnivellieren.
3 Mit einem Bandmaß an der Wand die Mittelpunkte der
Bohrstellen markieren. Das Ende des Bandmaßes am Symbol
" " ansetzen.
4 Die Montageplatte mit Schrauben M4×25L (bauseitig zu liefern)
an der Wand befestigen und damit die Installation abschließen.
INFORMATION
Die entfernte Rohranschluss-Abdeckung kann im Fach der
Montageplatte untergebracht werden.
≥50
(mm)
