Verbindung zu externer Steuerung
So ändern Sie die Modus-ID:
1. Schreiben Sie eine neue ID für die Adresse 6
2. Lesen Sie zur Überprüfung die Adresse 6
3. Schreiben Sie 1 an Adresse 7 um sie im EEPROM zu speichern
4. Schreiben Sie 1 an Adresse 8 um neu zu starten
K401 ( 5V, 1mA):
1: Relais innen
2: Realis aussen
(offene Senke)
Information
Verwenden Sie den Busabschlusswiderstand bei Gruppen
von Ladegeräten, welche am Ende der verbundenen Gruppe
mit dem Bus verbunden sind.
30
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
Programmier Adapter:
K203 (ISP):
Würth 490107670612
(nicht onboard)
1: MISO
2: +SV
3: SCK
4: MOSI
5: RES#
6: GND
Bus RS
485: K400:
1: RS485B
2: GND
3: RS485A

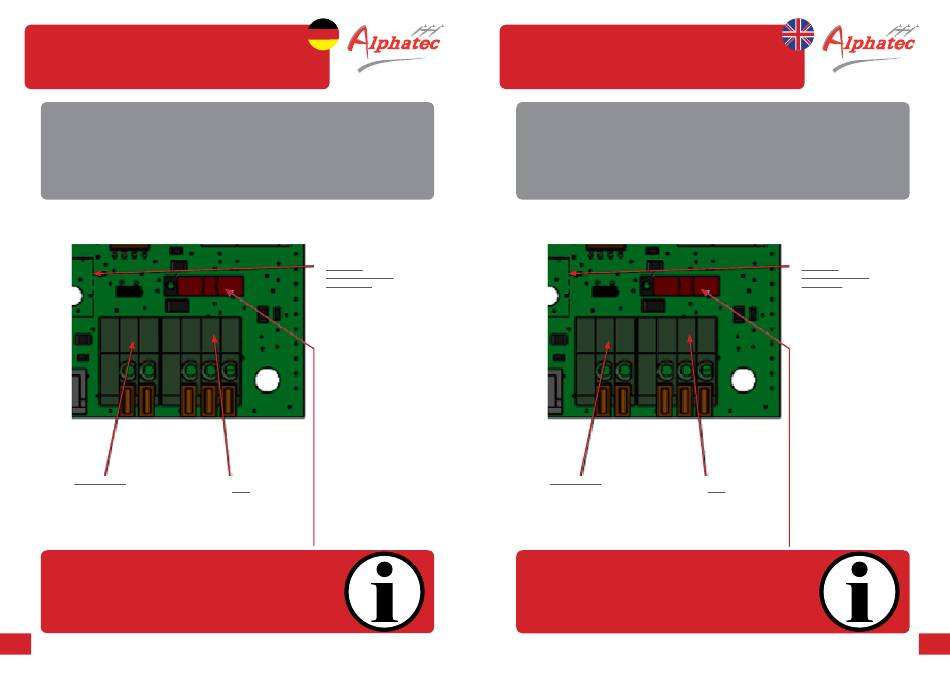

Manual | Wallbox Mini
Connection to external control
how to change the mode-ID:
1. Write new ID for address 6
2. Read address 6 for checking
3. Write 1 to address 7 to save it in the EEPROM
4. Write 1 to address 8 to reboot
K401 ( 5V, 1mA): Bus RS
1: Relais in 485: K400:
2: Realis out 1: RS485B
(open drain) 2: GND
3: RS485A
Information
Use the bus terminating resistor for groups of chargers that
are connected to the BUS at the end of the connected group.
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
Programming Adapter:
K203 (ISP):
Würth 490107670612
(not onboard)
1: MISO
2: +SV
3: SCK
4: MOSI
5: RES#
6: GND
