Installation mit Hausanschluss /
Installation with a domestic outlet
Anschließen der Anschlußklemmen
Bei den Anschlußklemmen handelt es sich um
Steckklemmen. Bei Installation an einer Haushalts-
steckdose ist der Zuleitungsquerschnitt zu beachten.
Connecting the terminals
The terminals are plug clamps. Note the cable
cross-section, when installed to a household socket.
mit RCB (FI) /
with RCB (FI)
alternativ:
L3 L2 L1 N
RCBO (FI / LS)
Typ A / 3ph 32A,
Supply line with
C Typ
RCD Typ A
18
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
mit RCB + Zähler
with RCB + meter
• Typen mit
integriertem
MID-Zähler
erhältlich
MID / meter
• types with
integrated
MID meter
available
L3 L2 L1 N
alternativ:
RCBO (FI / LS)
Supply line with
Typ A / 3ph
RCD Typ A
32A, C Typ

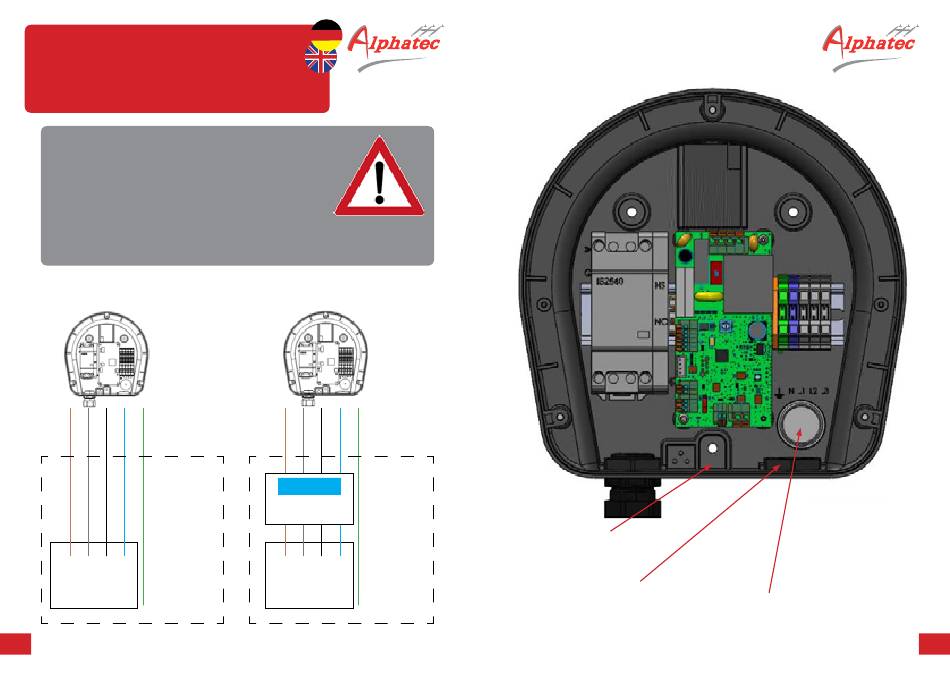

• Eingang für optionale Tastensperre
• Entreance for optional key lock
• Kabelzugang von unten
• Opening for cable from the bottom
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
• Kabelzugang von hinten durch
nachträgliches Öffnen möglich
• Openening for cable from the rear (optional)
19
