Installation Schritt für Schritt /
Installation step by step

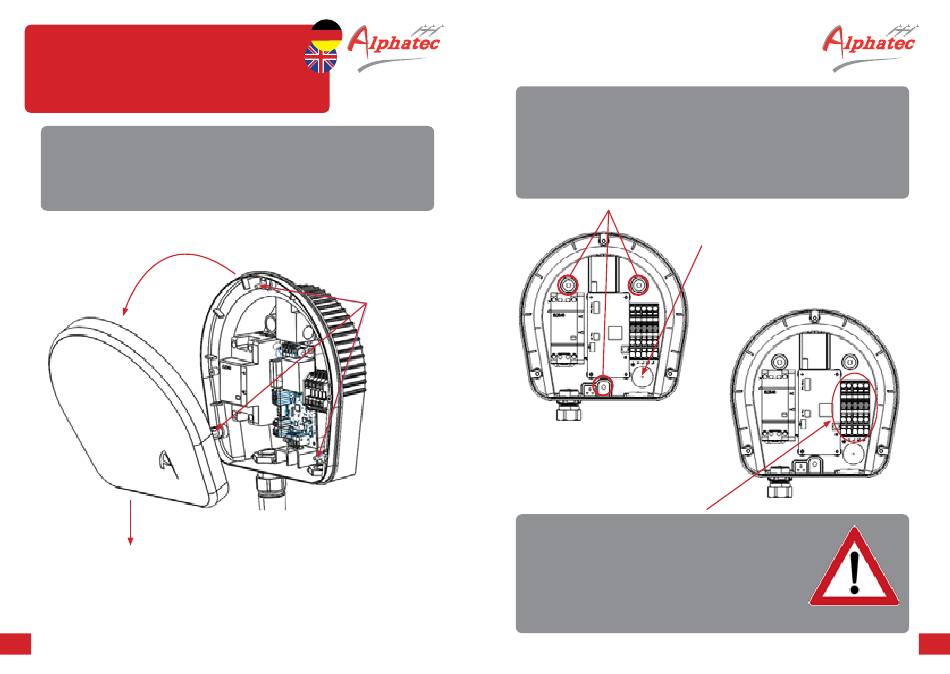

1. Abdeckung öffnen / remove cover
• Öffnen Sie die drei Schrauben von hinten,
um die Abdeckung zu entfernen
• Open 3 screws from the rear to remove the cover
20
Technische Änderungen unter Vorbehalt | Stand 03/2022 | DB9.0029
Schrauben an Rückseite /
Screws on the rear
3x

2. Wandbefestigung / wall attachment

• Verwenden Sie 3 Schrauben, um die Box an der Wand zu
befestigen. Verwenden Sie je nach Wandmaterial die
beiliegenden Schrauben und Kunststoffdübel
• Use 3 screws to fix the box to the wall. Depending on the
wall material use the enclosed screws and plastic dowels.
Empfohlene Öffnung für Stromquelle
und BUS-Kabel (externern Schalter) /
recommended opening for power
source and BUS-cable (external switch)
• Schließen Sie die Stromquelle gemäß den örtlichen
Normen und Gesetzen an die Klemmen an.
Stellen Sie sicher, dass die Anschlüsse fest
und korrekt sind.
• Connect the power source according to local
standards and laws to the clamps. Ensure
that the connections are tight and correct.
