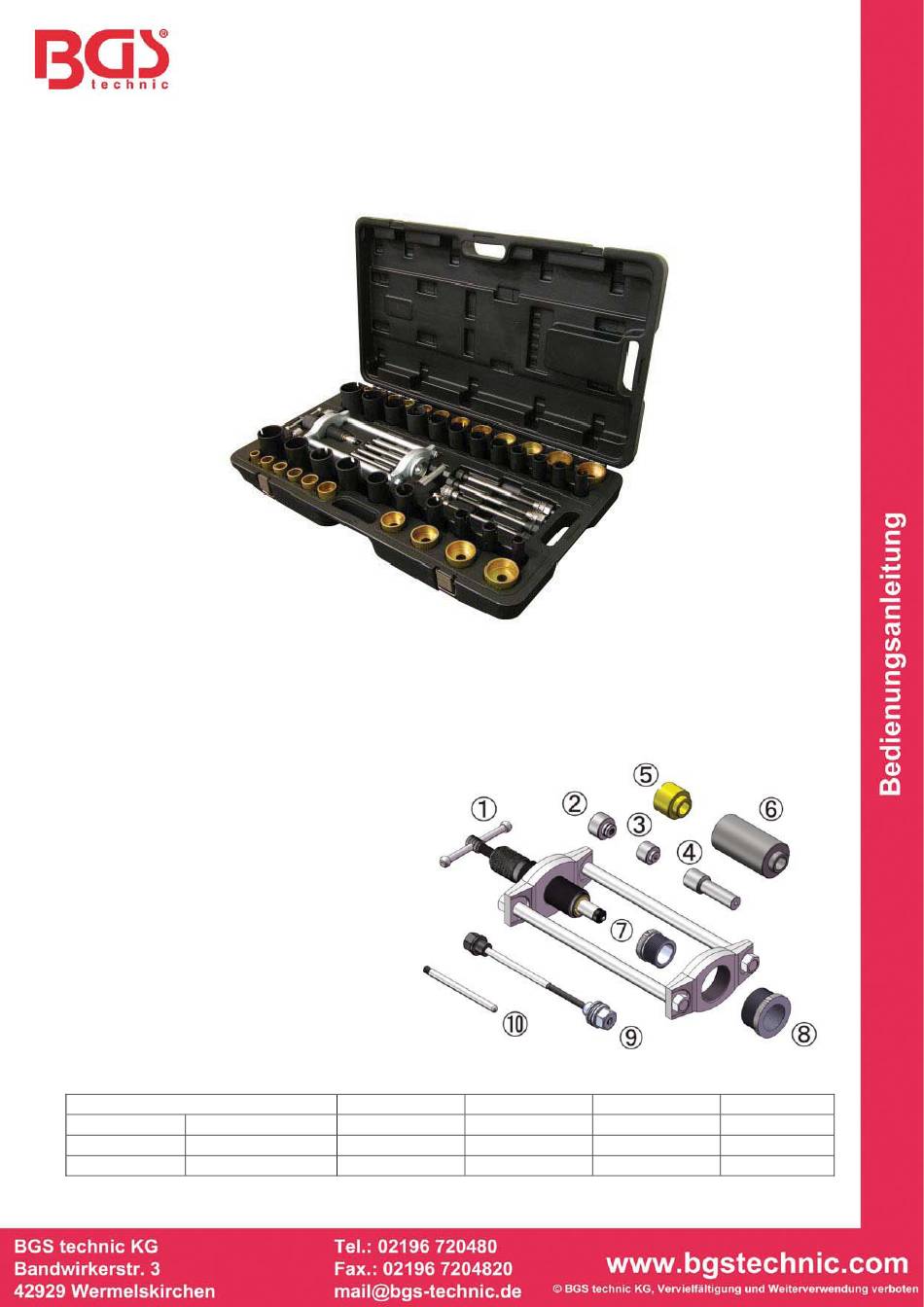

Gummibuchsen- und Silentlager-
ALLGEMEIN
Dieser Werkzeugsatz ermöglicht ein leichtes Erneuern von Gummibuchsen und Silentlagern und ist
passend für die meisten PKW, SUV, Kleintransporter, etc.
WERKZEUGE
1
Hydraulikspindel
2
Adapter
3
28 mm Druckstück
4
95 mm Druckstück
5
40 mm Montagehülse (Tabelle)
6
110 mm Montagehülse (Tabelle)
7
Adaptiermutter
8
Adaptiermutter
9
Zugspindel
10 Zentrierspindel
Abmessungen der Montagehülsen Nr. 5 und 6
AußenØ x InnenØ (mm)
34 x 26
36 x 28
46 x 38
48 x 40
58 x 50
60 x 52
Zug- und Zentrierspindel in M10x1,5 - M12x1,75 - M14x2,0 - M16x2,0
Werkzeugsatz, hydraulisch
26 x 18
38 x 30
50 x 42
62 x 54
28 x 20
30 x 22
40 x 32
42 x 34
52 x 44
54 x 46
64 x 56
66 x 58
Art.8683
32 x 24
44 x 36
56 x 48
68 x 60
Verwandte Anleitungen für BGS technic 8683
Inhaltszusammenfassung für BGS technic 8683
- Seite 1 Art.8683 Gummibuchsen- und Silentlager- Werkzeugsatz, hydraulisch ALLGEMEIN Dieser Werkzeugsatz ermöglicht ein leichtes Erneuern von Gummibuchsen und Silentlagern und ist passend für die meisten PKW, SUV, Kleintransporter, etc. WERKZEUGE Hydraulikspindel Adapter 28 mm Druckstück 95 mm Druckstück 40 mm Montagehülse (Tabelle) 110 mm Montagehülse (Tabelle)
-
Seite 2: Montage
ANWENDUNG Auswahl der Montagehülsen A Gummibuchse / Silentlager B Montagehülse, 110 mm lang (Ø benötigte Montagehülse = Ø Gummibuchse + ca. 2 mm) C Montagehülse, 40 mm lang (Ø benötigte Montagehülse = Ø Gummibuchse – ca. 2 mm) Arbeiten mit Hydraulikspindel und Pressrahmen DEMONTAGE Geeignete kurze und lange Montagehülse sowie die passend Zentrierspindel auswählen. - Seite 3 Arbeiten mit Zugspindel DEMONTAGE Geeignete Zugspindel, eine kurze und eine lange Montagehülse auswählen. Mutter von Zugspindel entfernen. Danach die lange Montagehülse, den Querlenker und die kurze Montagehülse wie in der Abbildung zu sehen aufsetzen. Zum Vorspannen des Werkzeugs die Mutter von Hand befestigen.
