Hardware
A. Schraube M4 x 8 (2x)
B. Schraube M6 x 12 (1x)
C. Schraube M6 x 16 (46x)
D. Schraubenmutter M10 (2x)
E. Flügelmutter M5 (2x)
F. Flügelmutter M6 (13x)
G. Unterlegscheibe Ø 6,4 mm (15x)
H. Unterlegscheibe Ø10,2 mm (1x)
I. Unterlegscheibe Ø 22 mm (2x)
J. Unterlegscheibe Ø 18 mm (10x)
K. Sicherheitsscheibe Ø 6,4 mm (13x)
L. Abstandhalter 10 x 18 x 20 mm (2x)
M. Stift Ø7 x 45 mm (2x)
N. Splint Ø1,4 x 30 mm (3x)
4
Benötigtes Werkzeug (enthalten)
#2 Kreuzschlitz Schraubendreher (PH) (1x)
M10-M6 Schraubenschlüssel (2x)
Aufbau

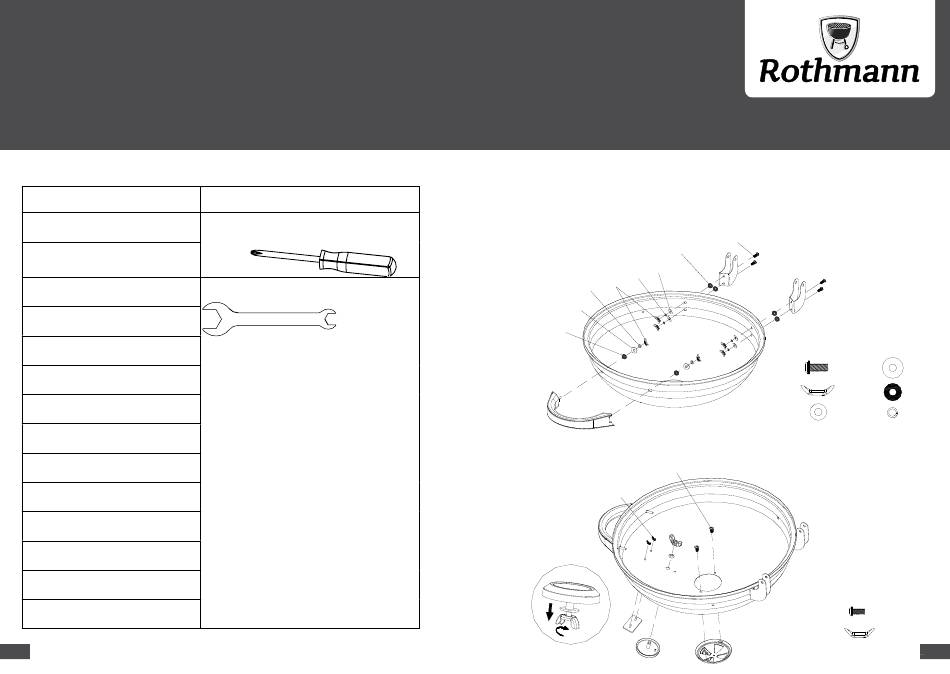

Schritt 1:
A: Befestigen Sie die oberen Scharniere (14+16) und den Deckelgriff (5) am Deckel (4).
J
G
K
F
K
I
J
Schritt 2:
A: Befestigen Sie den Luftdurchgang (3), das Logo (1) und den Thermostat (2) am Deckel (4).
A
E
C
C
I
X 4
F
X 6
J
G
X 4
K
A
X 2
E
X 2
X 2
X 6
X 6
5
