Bedrunka+Hirth T736 Betriebsanleitung Seite 8

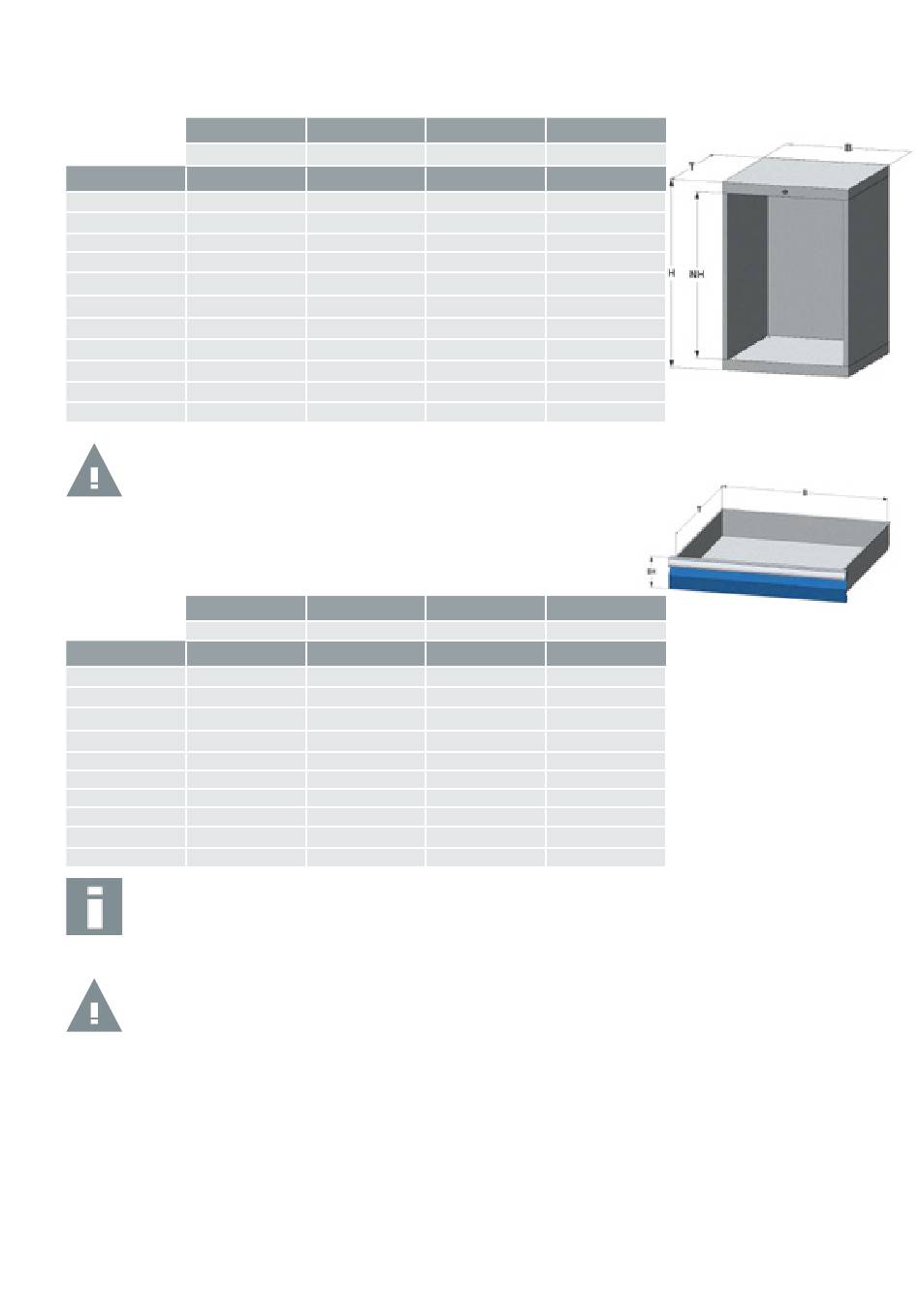

Gehäusegrößen
B x T in mm
555 x 736
Höhe Nutzhöhe
519 400
619 500
719 600
819 700
919 800
1019 900
1119 1000
1219 1100
1319 1200
1419 1300
1519 1400
Achtung:
Die zulässige Feldlast pro Gehäuse beträgt 1500 kg. Sie darf nicht überschritten werden.
Schubladengrößen
B x T in mm
450 x 600
Blendenhöhe Fachlast (kg)
50 70
75 100
100 100/180
125 100/180
150 100/180
175 100/180
200 100/180/300
250 100/180/300
300 100/180/300
400 100/180
Die Schubladen sind mit hochwertigen Kugelführungen ausgestattet.
Achtung:
Die angegebenen Schubladen-Fachlasten gelten nur bei gleichmäßig verteilter Last und deren Eigengewicht.
70 Kg Schubladen haben eine Schienenhöhe von 37 mm
100 Kg Schubladen haben eine Schienenhöhe von 23,8 mm
180 Kg Schubladen haben eine Schienenhöhe von 27,8 mm
Die Schienenhöhe ist im vordersten Bereich der Auszugsschiene zu messen (nahe Schubladenblende)
Gültig für alle Schubladenschränke
Umgebungsbedingungen:
ƒ Temperaturbereich von 10° C bis 40° C
Betrieb:
ƒ nur in Innenräumen
ƒ keine Feuchträume
keine explosionsgefährdete Umgebung
ƒ
B x T in mm B x T in mm
705 x 736 1005 x 736
Nutzhöhe Nutzhöhe
400 400
500 500
600 600
700 700
800 800
900 900
1000 1000
1100 1100
1200 1200
1300 1300
1400 1400
B x T in mm B x T in mm
600 x 600 900 x 600
Fachlast (kg) Fachlast (kg)
70 70
100 100
100/180 100/180
100/180 100/180
100/180 100/180
100/180 100/180
100/180/300 100/180/300
100/180/300 100/180/300
100/180/300 100/180/300
100/180 100/180
Transport:
ƒ nur mit geeignetem Transportmittel
ƒ Stöße oder Fallenlassen der Schränke vermeiden
Anforderungen an den Aufstellort:
ƒ Ausreichende Bodenbelastung
ƒ Ebene Aufstellfläche
Ausreichender Abstand zur Nachbarteilen
ƒ
8
B x T in mm
1305 x 736
Nutzhöhe
700
800
900
1000
1100
1200
1300
1400
B x T in mm
1200 x 600
Fachlast (kg)
100
180
180
180
180
180
180
