Der PT23 ist ein digitaler Raumthermostat mit hintergrundbeleuchtetem Display für die automatische
Heizungsregelung. Einer der Vorteile ist die schnelle Änderung der Soll-Temperatur nur durch einen
Tastendruck und die Einstellmöglichkeit für ein Wochenprogramm mit 6 Temperaturänderungen pro
Tag.

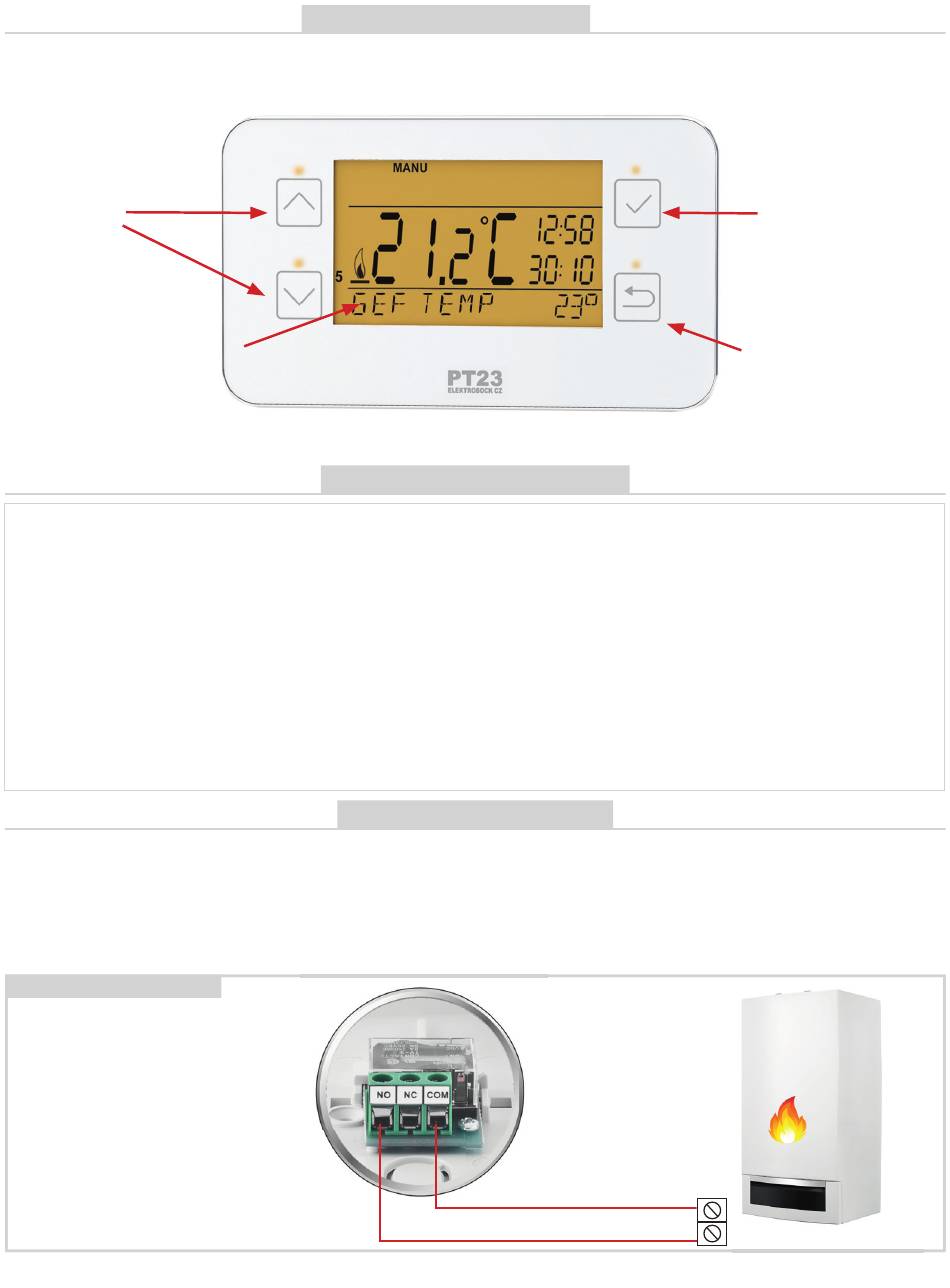

durch Drücken
=Änderung des
Einstell-
wertes
Hintergrund-
beleuchtetes Display
beim Drücken einer
beliebigen Taste leuchtet
die Hintergrundbeleuchtung
für min. 5s automatisch auf
1.
Den Hauptschutzschalter ausschalten.
2.
Das Bedienteil von dem Unterteil (Abb. 1) abnehmen.
3.
Den Kunststoff in der Mitte des Unterteils für die Kabeleinführung ausbrechen.
4.
Die Kabel durch die so entstandene Öff nung ziehen und an der Klemmleiste laut Schaltplan anschließen.
5.
Das Unterteil auf der Installationsdose oder der Wand mit den Schrauben (Abb. 2) befestigen.
6.
Im Bedienteil sind hinten Batterien untergebracht. Das Schutzpapier von den Batterien (beim ersten Einsatz)
entfernen, ggf. neue Batterien einlegen, siehe Abb. 3.
7.
Das Bedienteil auf das Unterteil setzen.
8.
Den Hauptschutzschalter einschalten und die korrekte Schaltung des Thermostaten prüfen, s. Seite 5 (TEST).
9.
Beim ersten Einschalten (oder nach dem Zurücksetzen) erscheint am Thermostat die Aufschrift „ UHR
EINSTELLEN ". Die aktuelle Uhrzeit und der aktuelle Tag werden nach Anweisungen auf der Seite 4 eingestellt.
Der Thermostat ist an einer geeigneten Stelle zu installieren, wo seine Funktion nicht durch direkte
Luftströmung vom Heizkörper, durch Sonneneinstrahlung oder sonstige Störeinfl üsse beeinträchtigt wird. Die
Montage an einer Außenwand ist auch zu vermeiden. Die Installationshöhe sollte ca. 1,5 m über dem Boden
betragen. Der Thermostat ist in einem sog. Referenzraum, z.B. im Wohnzimmer, anzubringen (abhängig von
der Temperatur in diesem Raum erfolgt dann die Schaltung der Wärmequelle).
Schaltplan:
Die Klemmen für den
*
Thermostat sind bei jedem
Heizungstyp unterschiedlich
gekennzeichnet, daher ist
der vom Kesselhersteller
vorgegebene Elektro-
anschluss einzuhalten!
2
BESCHREIBUNG
MONTAGEABLAUF
EINBAUORT
potentialfreier
(spannungsfreier)
Kontakt
*
Betätigungs-
elemente
durch Drücken
=Bestätigung der
Wertänderung
durch Drücken
=Zugang zum Haupt-
menü oder Rückkehr
um einen Schritt
zurück
