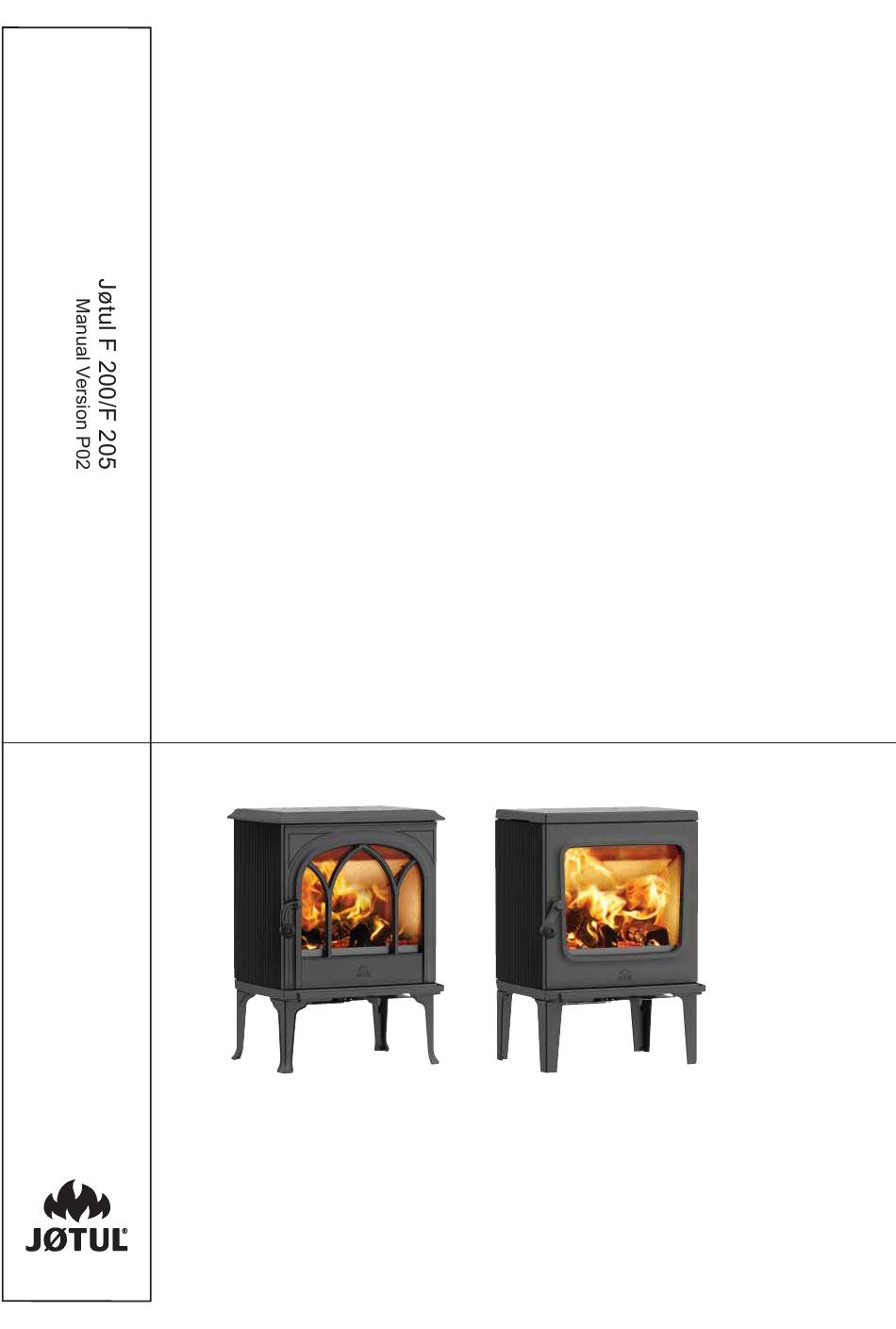

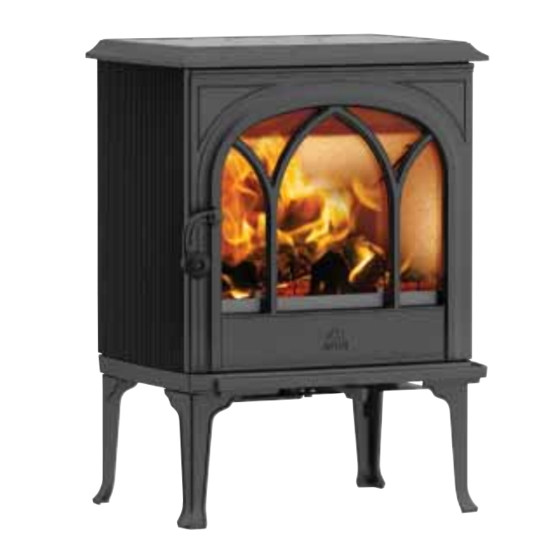

- Seite 1 Jøtul F 200/F 205 DE - Montage- und Gebrauchsanleitung F 200 - Classic F 205 - Modern Manualen må oppbevares under hele produktets levetid. Käyttöohje on säilytettävä tuotteen koko käyttöiän ajan. The manuals which are enclosed with the product must be kept throughout the product’s entire service life. Les manuels fournis avec le produit doivent être conservés pendant toute la durée de vie du produit.
-
Seite 2: Inhaltsverzeichnis
Abzugsöff nung: Oben, hinten Durchmesser des Abzugsrohres: Ø 150 mm 9.0 Zusatzausstattung Außenluftanschluss: Alu. fl ex - Ø 80 mm Gewicht Jøtul F 200/F 205 ca 138 kg 10.0 Recycling Sonderausstattung: Dechsel für Außenluft, Kit für externe 11.0 Garantiebedingungen Verbrennungsluftversorgung Abmessungen, Abstände:... -
Seite 3: Sicherheit
DEUTSCHLAND 3.0 Sicherheit Erforderliche Schutzmaßnahmen für Holzfußböden unter dem Ofen Hinweis: maximale Leistung Sicherheit Das Produkt kann direkt auf einem Holzfußboden aufgestellt gewährleisten, müssen Jøtul-Kaminöfen von ausgebildetem werden, der durch eine Fußbodenplatte aus nicht brennbarem Fachpersonal installiert werden. Material (empfohlene Dicke - mindestens 0,9 mm) geschützt wird. - Seite 4 DEUTSCHLAND...
- Seite 5 DEUTSCHLAND...
- Seite 6 DEUTSCHLAND...
- Seite 7 DEUTSCHLAND...
-
Seite 8: Installation
Rückseite 1. Entfernen Sie die 8 Transportschrauben. 4.2 Installation Bild 3a – Anbringen des Türgriff es (F 200 – classic) 1. Ersetzen Sie den Abzug an der Oberseite (A) mit der Abdeckung von der Rückseite (B). 2. Anschließend werden das obere und das untere Auslassleitblech sowie die Umlenkplatte wieder eingebaut. -
Seite 9: Montage Mit Außenluftzufuhr (Zusatzausstattung)
Die Verbrennungsluftmenge für Jøtul-Produkte beträgt ca. 20- Bild 5 – Montage des Rauchgasrohres 40 m /h. Der Außenluftanschluss kann wie folgt direkt mit Jøtul F 200/F 205 verbunden werden: • Boden • über einen fl exiblen Schlauch von außen bzw. vom Kamin (nur, wenn der Schornstein über einen eigenen... - Seite 10 DEUTSCHLAND Bild. 6b Durch Fußboden und Bodenplatte Bild – Schalter zwischen rückwärtigem bodenseitigem Ausgang für Außenluft 1. Lösen Sie die beiden Schrauben, die den Außenluft- Adapter halten. Bild. 6c Durch Fußboden und Fundament Bild 8b 2. Lösen Sie die beiden Schrauben, die den Adapter halten. Bild.
-
Seite 11: Position Des Zulassungsetikettes
DEUTSCHLAND 4.5 Schornstein und Rauchgasrohr Bild 9 – Montage der Außenluftblende (Zusatzausstattung – 50061978) • Der Kamin darf nur mit einem Schornstein und einem Rauchgasrohr verbunden werden, für Festbrennstoff kamine mit Rauchgastemperaturen gemäß Abschnitt 2.0 Technische Daten zugelassen sind. • Schornsteinquerschnitt muss für... -
Seite 12: Leistungsprüfung
Bedienungsgriff e. Diese sollten sich einfach bewegen lassen Bild 12 und einwandfrei arbeiten. Bild 11 – Betriebsoptionen bei Jøtul F 200/F 205 Nach rechts geschoben: Off en (nur während des Anzündens). In der Mitte: 100 % Verbrennungsluft. Nach links geschoben: Geschlossen. -
Seite 13: Überhitzungsgefahr
ähnliche Substanzen, um das Feuer zu entzünden. Andernfalls besteht die Gefahr für schwere Verletzungen oder Beschädigungen des Produkts. 5.6 Holzverbrauch Jøtul F 200/F 205 hat eine Nennheizleistung von ca. 5 kW. Verwendung von Holz bei Nennheizleistung: Ca. 1,5 kg/h. Empfohlene Scheitgröße: Anzündholz: Länge: 20-30 cm... -
Seite 14: Pfl Ege
DEUTSCHLAND 6.0 Pfl ege 5.9 Einfl uss von Wind und Wetter auf den Kaminofen 6.1 Reinigung des Sichtfensters Die Leistung des Kaminofens kann maßgeblich beeinträchtigt werden, wenn verschiedene Windstärken auf den Schornstein Das Produkt ist mit einer Luftreinigung für das Sichtfenster einwirken. -
Seite 15: Wartung
DEUTSCHLAND 7.0 Wartung 7.2 Austausch der Auslassleitbleche Unberechtigte Veränderungen des Produktes sind untersagt. Bild 17 Es dürfen nur Originalersatzteile verwendet werden. Verwenden Sie Werkzeuge mit größter Sorgfalt. Bild 15 1. Heben Sie das obere Auslassleitblech vom hinteren Rand ab. Es sitzt in einer Nut im unteren Auslassleitblech, siehe Bild 18. -
Seite 16: Austausch Von Brennerplatten Und Aschenrost
DEUTSCHLAND 7.3 Austausch von Brennerplatten 4. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor. und Aschenrost Bild 22a – Austausch der hinteren Brennerplatte Achtung: Zuerst müssen der Aschenrost und die Bild 20 – Austausch des Aschenrostes seitlichen Brennerplatten ausgebaut werden. 1. -
Seite 17: Betriebsstörungen - Fehlersuche
Verbrennungsluftversorgung Ø80 Cat. no. 51047509 9.2 Dechsel für Außenluft Cat. no. 50061978 9.3 Kurzen Beinen F 200/F 205 1 Stück F 200: 1. Die Isoliermatte (A) wird in die Nut hinten in der Cat.no: 12061805 - Schwarz lackiert (BP) Brennerplatte (B) eingesetzt, bevor diese vorsichtig wieder eingebaut wird (siehe Bild 22). - Seite 18 DEUTSCHLAND Die Garantie gilt nur unter der Bedingung, dass der Kaminofen von Fachpersonal gemäß den geltenden Gesetzen und Regelungen sowie der Montage- und Bedienungsanleitung von Jøtul installiert wurde. Reparierte Produkte und Ersatzteile werden innerhalb der ursprünglichen Gewährleistungsfrist garantiert. 2. Folgendes ist von der Garantie ausgeschlossen: 2.1.
- Seite 19 Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss retten til å endre spesifi kasjoner, farger og utstyr uten nærmere kunngjøring. Jøtul works continuously to improve its products if possible, and we reserve the right to change specifi...
